HC05 Configurator sweeded edtion 다운로드
HC-05 블루투스 모듈을 FTDI 보드에 연결해 설정하는 또다른 방법입니다.
주의사항으로는 블루투스 모듈의 공급전원을 확인하시기 바랍니다.
주의사항
아래의 주의사항을 확인후 작업합니다.

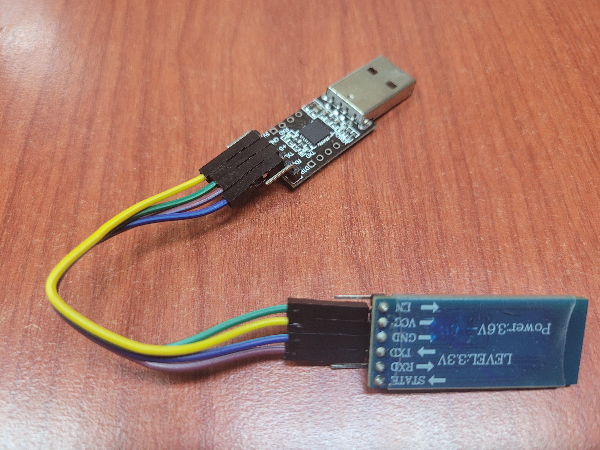

0 단계) 오른쪽 그림과 같이 HC05를 FTDI 유형 장치에 연결합니다.
보드와 FTDI형 보드의 조합이 너무 많습니다. 하드웨어를 연결할 수 있어야 합니다.
*적절한 전압을 사용하시기 바랍니다. 일부 HC 05 칩은 고정 3.3V이고 일부는 5V입니다.
FTDI 보드도 마찬가지입니다.
사용법: 프로그램을 열기 전에 하드웨어를 PC에 연결합니다.
Com 포트를 선택하고 FTDI(또는 유사한) 장치에 연결합니다.
왼쪽은 대부분의 사용자가 관심을 갖는 7가지 기본 설정을 읽기 전입니다.
오른쪽에는 읽기 또는 쓰기 모드를 선택하는 체크박스가 있습니다.
읽기 모드에서 명령을 선택하고 "읽기 명령 보내기"를 클릭하십시오.
쓰기 모드인 경우 명령을 선택하고 다음을 입력해야 합니다.
해당 명령에 대한 올바른 매개변수입니다. 매개변수는 HC 05 데이터시트에서 찾을 수 있습니다.
1. 키/EN PIN이 높게 유지되는지 확인하세요(하드웨어에 따라 3.3V 또는 5V).
2. 직렬 포트에 연결
3. 왼쪽 하단의 읽기 버튼을 클릭하세요
4. 쓰기 모드로 전환하려면 확인란을 클릭하세요.
5. 명령이 저장되었는지 다시 읽어보세요.
https://forum.arduino.cc/t/hc05-configurator-software-pc/414990
HC05 Configurator software (PC)
written in visual studio .Net. this is software to configure the HC05 on a PC. Connect HC05 bluetooth module to PC usb using FTDI board. The key Pin of the HC05 must be Held HIGH. the source code as in the zipfile along with an exactable. video of using th
forum.arduino.cc
UART연결 외에도 아두이노 우노로 연결하는 방법이 있으니 참고 하시기 바랍니다.
아두이노 우노 hc-05 블루투스 BlueStack 설정하기
DMR, D-STAR 등 DV통신 휴대용 핫스팟 제작을 위한 hc-05 블루투스 uart 모듈을 아두이노 우노에 연결해서 모듈의 이름, 데이터 전송속도, 비밀번호 등의 설정하는 방법입니다. 핸드폰에 blueDV 블루투스
gnsnow.tistory.com
