두지 doozy icom d-star 아마추어무선 통신 방법

아이콤 무전기와 USB 케이블과 컴퓨터만으로 DV통신이며, ICOM DSTAR 교신방법 중 쉽고 간단한 두지 프로그램을 설치방법입니다. 윈도우PC에서 사용할수있으며, 아이콤 무전기중 일부 제품만 가능합니다.









Doozy접속 가능한 ICOM 무전기

• ICOM ID-52
• ICOM IC-705
• ICOM 9700
• ICOM ID-51 plus 2
• ICOM 31 plus



사전준비

• http://koreadstar.iptime.org/Dstar.do 콜사인 등록
• icom무전기
• USB 케이블 (마이크로 USB 5pin /구 안드로이드폰 충전데이타 케이블)





doozy 프로그램 소개

ICOM 무전기를 윈도우컴퓨터에 연결해서 DSTAR 통신을 위한 소프트웨어로 PA7LIM OM님이 분이 만든 통신프로그램으로 무료공개 소프트웨어입니다.

https://www.pa7lim.nl/doozy/

doozy



doozy 프로그램 다운로드와 설치

http://software.pa7lim.nl/Doozy/beta/

Index of /Doozy/beta

http://software.pa7lim.nl/Doozy/



1. 위 사이트에서 Doozy-x.x.x.mis.zip프로그램을 다운로드하여 압축해제 후 설치합니다. 프로그램 설치 후 무전기를 컴퓨터와 USB 케이블로 연결합니다. 저는 ID52제품인데요. 얼마전 쓰던 휴대폰용 5PIN 충전 usb케이블이 있어서 케이블을 따로 구입하지 않아도 되었습니다.

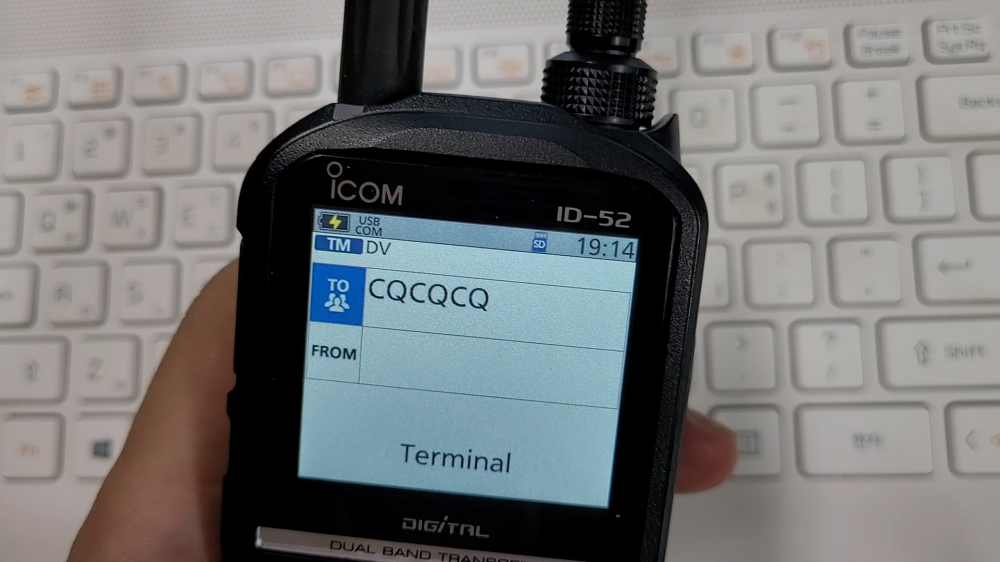

ID52 DV

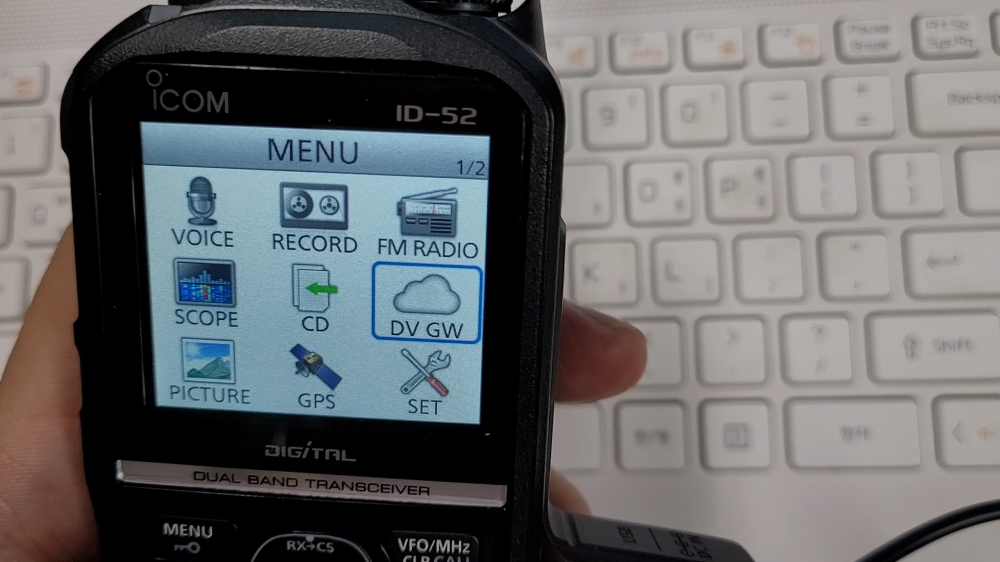

케이블 연결후에 무전기는 메뉴 화면 초기메뉴어서 'DV GW' > Terminal Mode를 지정하면. 맨 마지막 과같이 터미널로 연결된 것을 확인할 수 있습니다.

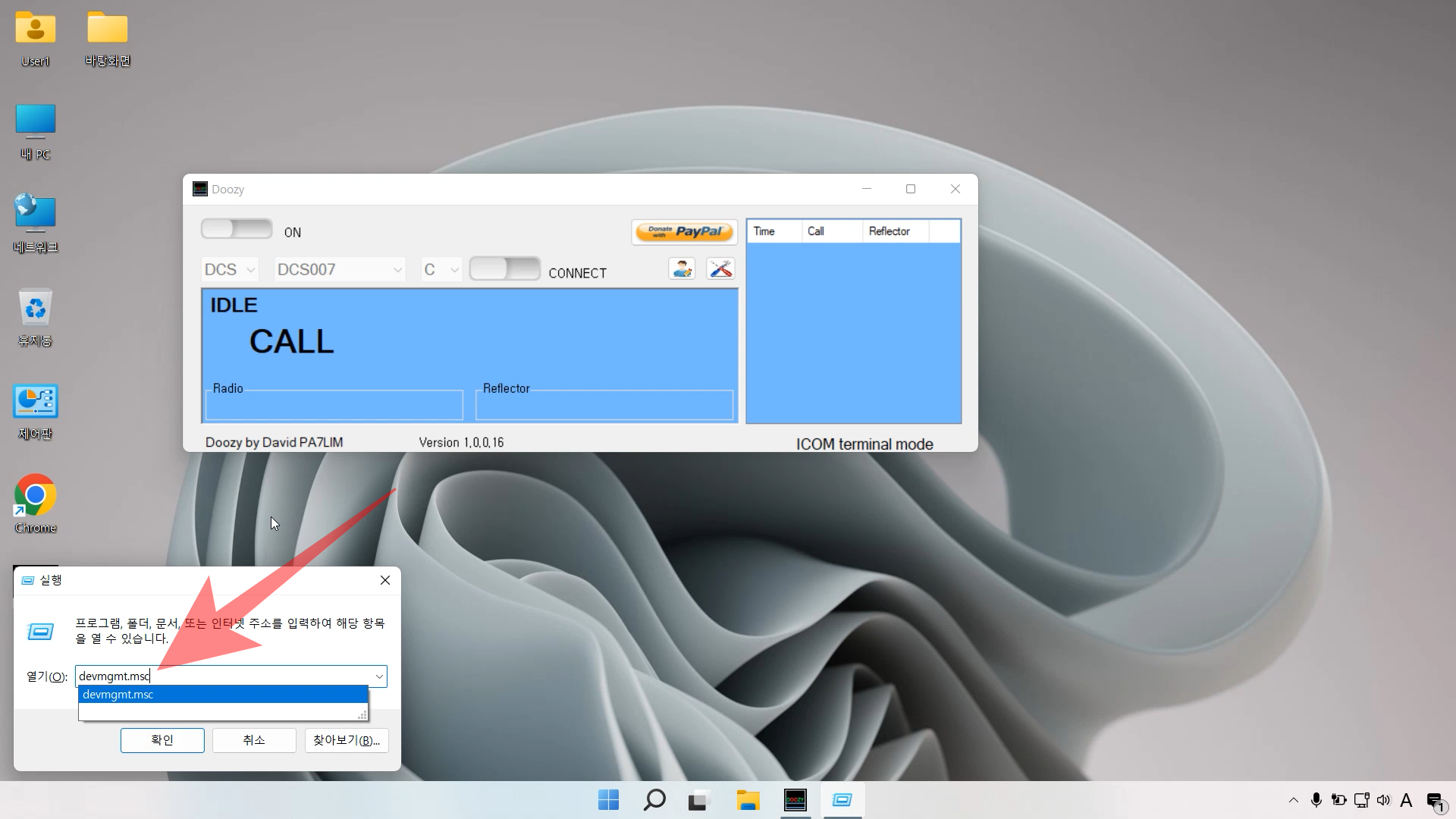

DOOZY 실행

2. 다운로드 후 프로그램을 설치 후 실행하면 위와 같이 보입니다.  COM port통신을 하기 때문에 comport를 확인해야 하는 데요. 실행창(자판에서 윈도키+r)을 띄워서 devmgmt.msc라고 입력 후 '확인'하면 장치 관리자가 실행됩니다.

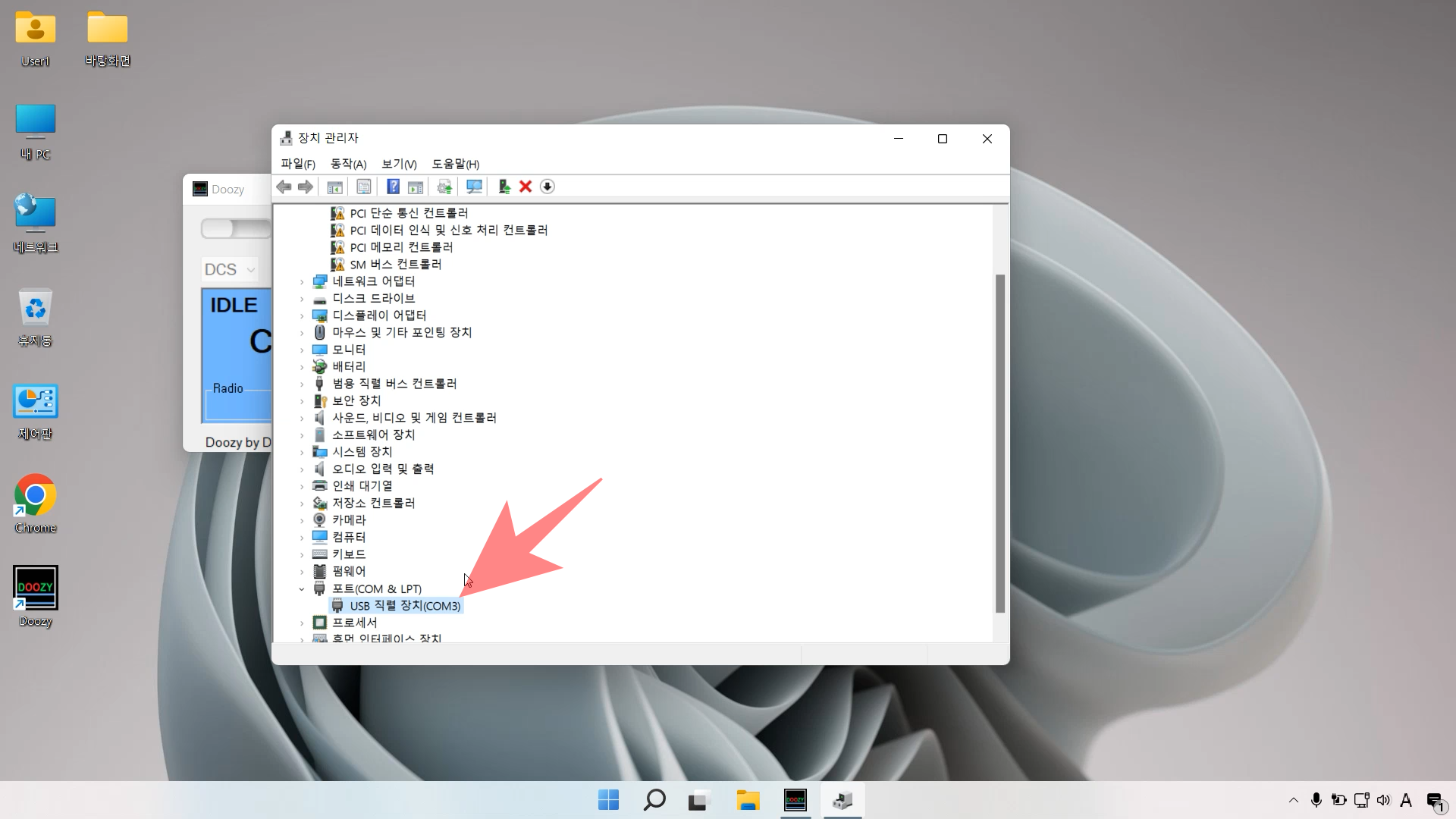

장치관리자에서 COM포트 확인

3. 장치 관리자에서 맨 아래로 스크롤을 내려면 포트가 보이고, 확장해 서보면 직렬 장치 보트가 보입니다.(위 사진에서는 COM3)

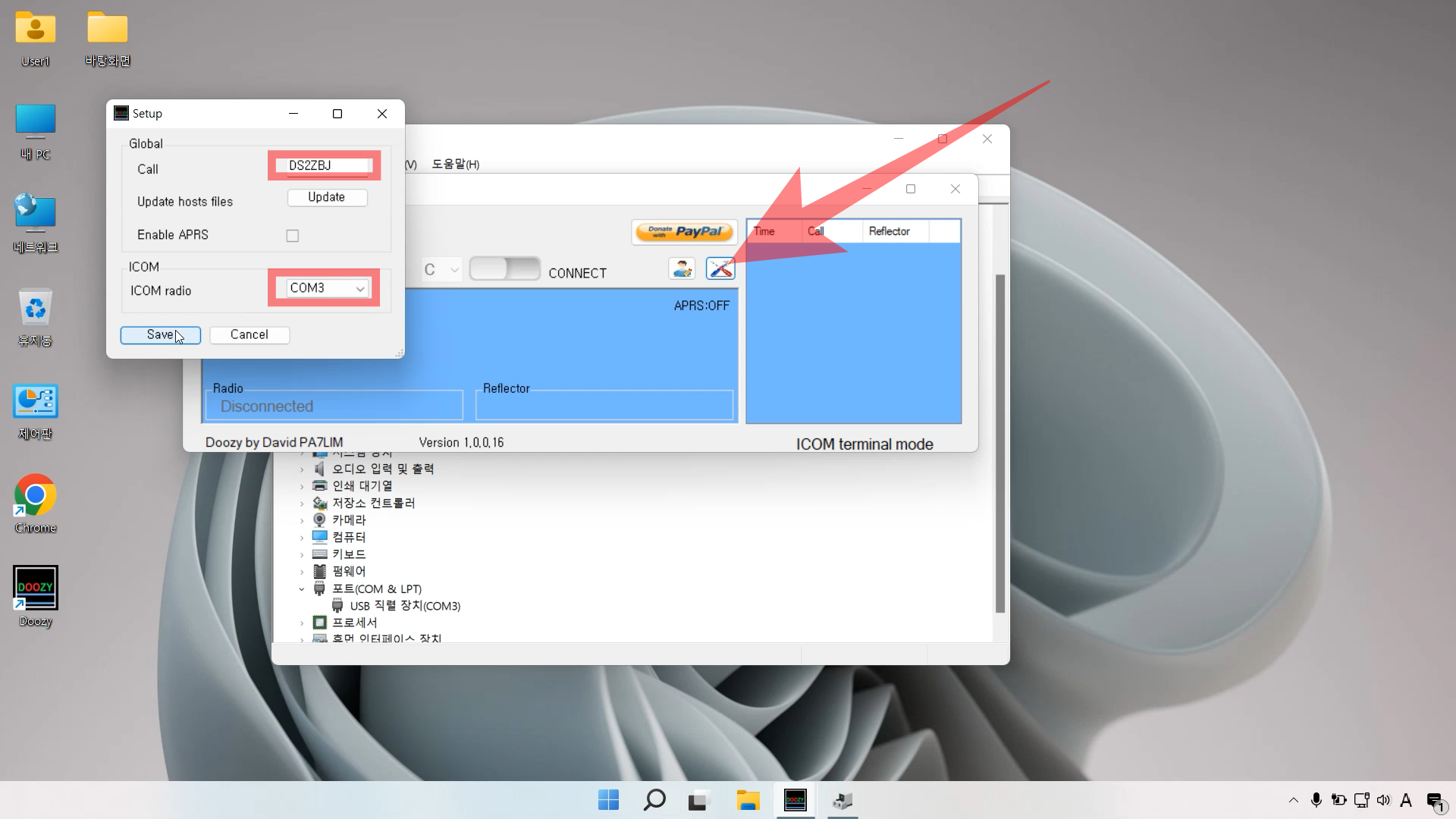

콜싸인 com입력

4. doozy 프로그램에서 화살표 표시의 설정 버튼을 눌러서 콜싸인과, COM Port를 선택한 후 저장합니다.





리플렉터 선택

5. 적절한 리플렉터를 선택합니다. ref리플렉터는 사용자 등록 사전에 을 해야 합니다.



http://koreadstar.iptime.org/Dstar.do

D-STAR Gateway System

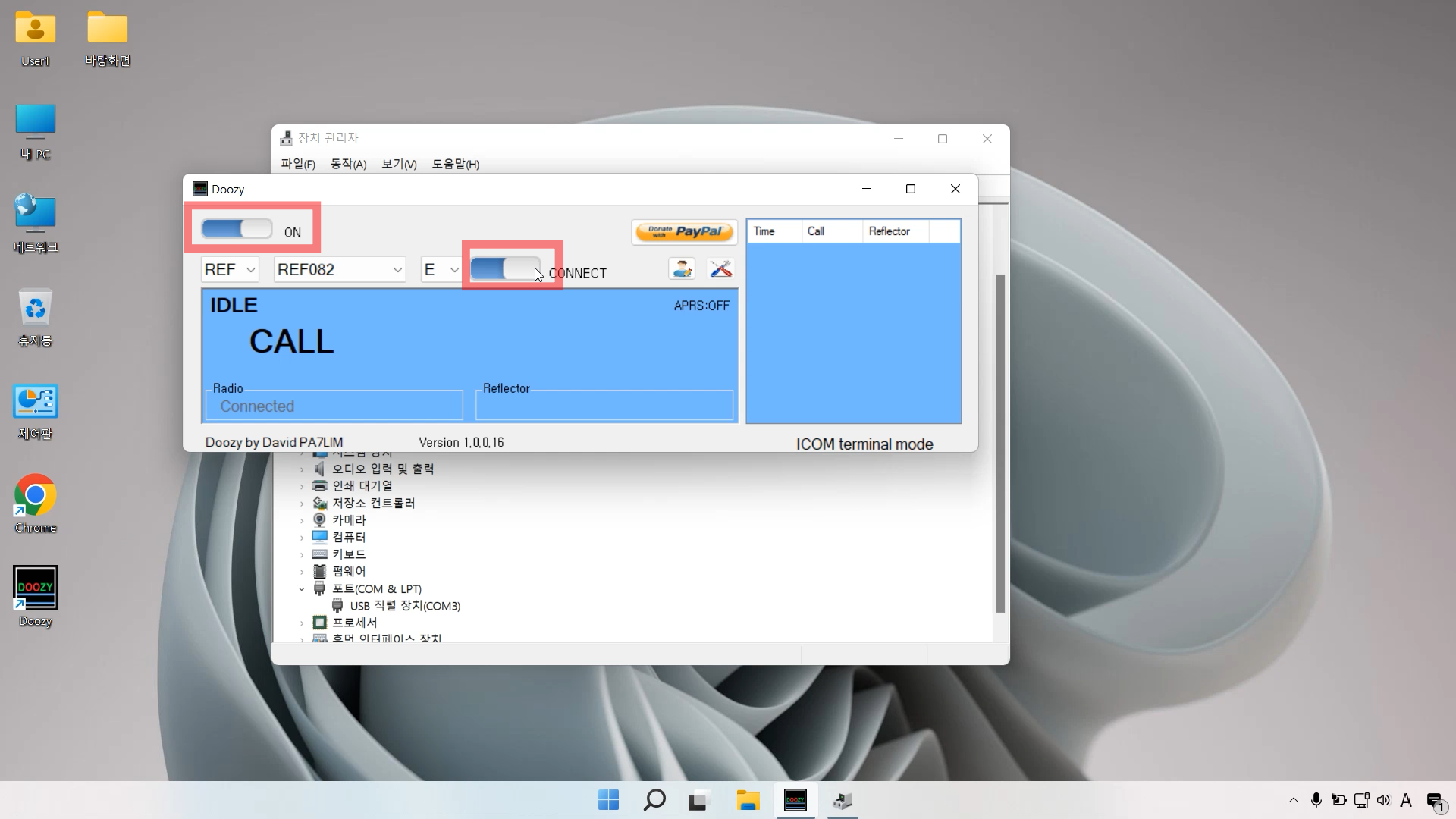

접속하기

6. 리플렉터가 선택이 완료되었으면, doozy를 on, connect로 활성화하면 완료됩니다.

리플렉터 교체 시에는 connect를 해제후 리플렉터를 바꾸고 다시 connect 하면 됩니다.

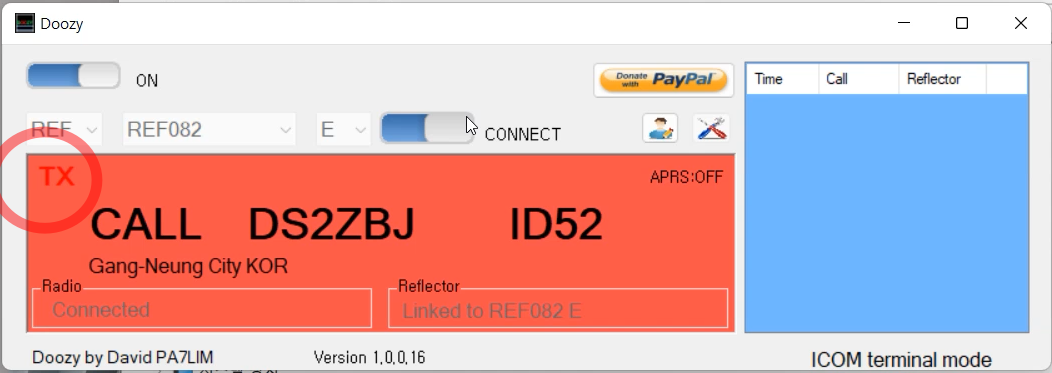

Doozy TX

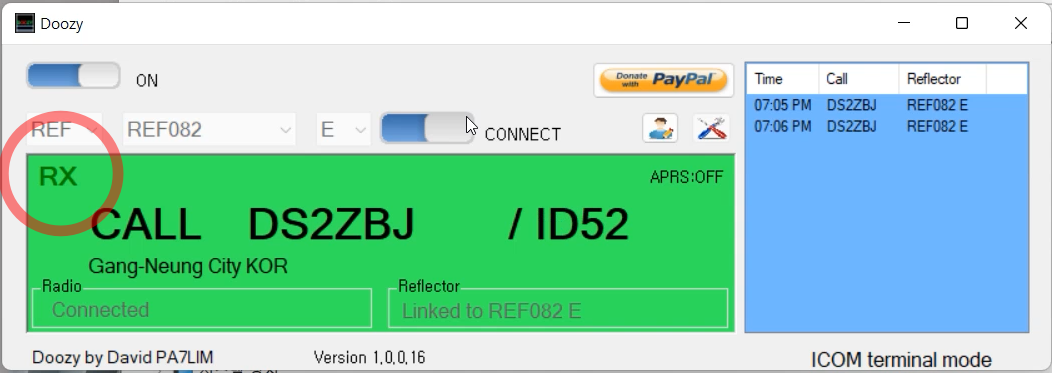

doozy rx

doozy

8. 무전기에서 ppt를 잡으면 위와 같이 tx로 붉게 되고, 수신할 때는 rx와 함께 녹색으로 바뀝니다.





doozy 사용 가능 무전기

USB 케이블로 연결하며 연결 가능한 무전기는 다음과 같습니다.



• ICOM IC-705
• ICOM ID-52
• ICOM 9700(OPC-2350LU 케이블 필요)
• ICOM ID-51 plus 2(OPC-2350LU 케이블 필요)
• ICOM 31 PLUS (OPC-2350LU 케이블 필요)



이상으로 두지 프로그램을 이용한 dstar접속방법에 대해 설명드렸습니다.

doozy로 d-star dv통신에서 만나길 바랍니다. 감사합니다.
