BlueDV와 jumbospot과 USB로 d-star, DMR 핫스팟 만들기

DV통신을 위해서는 핫스팟이 필요합니다. mmdvm, DV4mini  등 다양한 방식의 중계기가 있는데요. 그중 가장 저렴한 방법인 컴퓨터 PC에서 blueDV 프로그램과 MMDVM 점보스팟 usb uart로 연결해 dmr, dstar 통신하는 방법을 알아보겠습니다



우선 비슷한 상용 제품인 DV4M에 대해 먼저 알아보겠습니다.

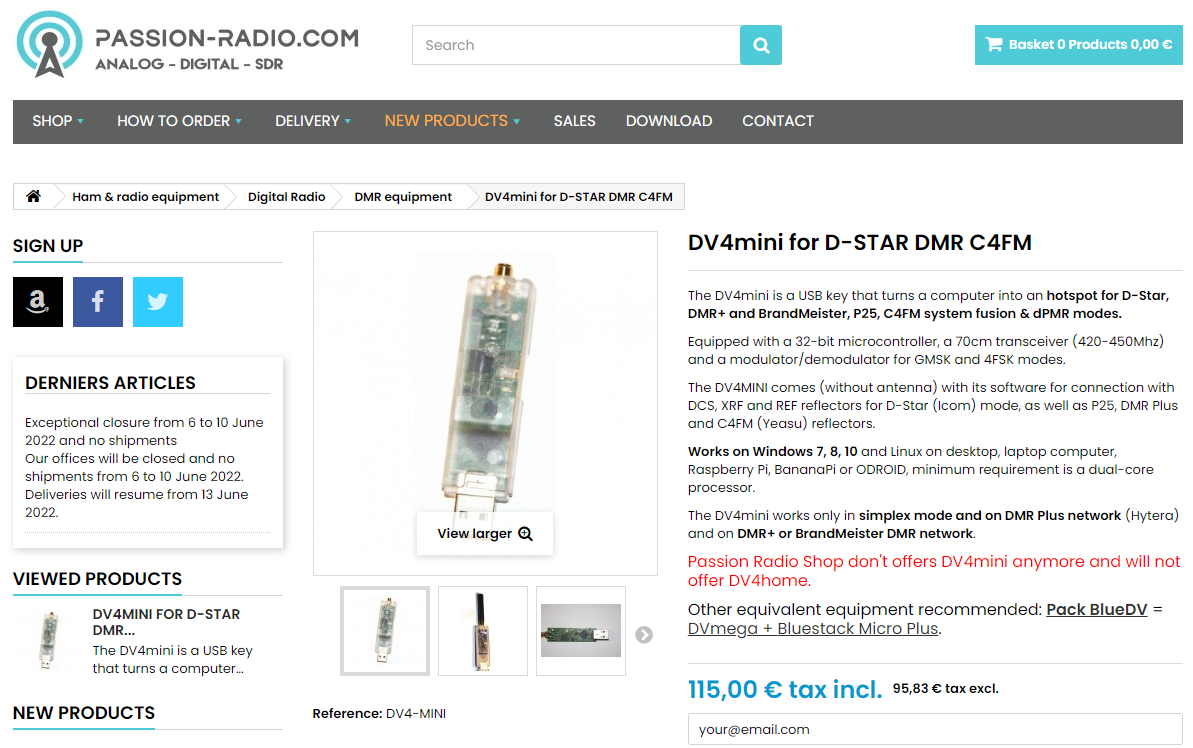

DV4mini (DV4M)

컴퓨터와 USB연결로 D-STAR, DMR, C4FM 등 통신하는 USB 방식 핫스팟입니다.

전용 하드웨어(usb연결장치)와 연결소프트웨어로 운용합니다. 이는 우리가 만들 BlueDV와 Usb uart,  jumbospot 조합과 같은 구조입니다. 판매 가격은 13만 원 정도 합니다.



DV4M  판매처







BlueDV 소개

블루디브이는 윈도우, OSX(맥),리눅스, 안드로이드용이 있는데요.

안드로이드와 맥과 같은 휴대폰에서는 jumbospot을 블루투스로 연결하고, 윈도우PC에서는 usb uart로 연결해 hotspot을 구축합니다.

blueDV홈페이지는 다음과 같습니다.



https://www.pa7lim.nl/bluedv-windows/

bluedv-windows



윈도우용 설치 프로그램은 바로가기 페이지입니다.

https://software.pa7lim.nl/BlueDV/BETA/Windows/

Index of /BlueDV/BETA/Windows

위 사이트에서 dblueDV.zip 파일을 다운로드한 후 압축해제 한 다음 프로그램을 설치합니다.



<설치후 에러 발생시 .net framework  설치>

https://www.microsoft.com/en-us/download/confirmation.aspx?id=22

Download Microsoft .NET Framework 3.5 Service Pack 1 from Official Microsoft Download Center





Jumbospot과(zumspot)

점보스팟(jumbospot)은 줌(zumspot)의 복제품입니다.

디지털 신호를 무선 주파수 신호로 변환하고, 무선주파수 신호를 디지털 신호로 변환하는 핫스팟의 핵심부품입니다.

구입처는 다음과같습니다.





23037.0₩ 22% OFF|Simplex MMDVM 핫스팟 지원 P25 DMR YSF DSTAR NXDN, 라즈베리 파이 UHF VHF|텔레콤 부품| - AliE



https://s.click.aliexpress.com/e/_DkcAAQJ

15.41US $ 46% OFF|Mmdvm Hotspot Raspberry Pi | Mmdvm Hotspot Dmr Raspberry | Raspberry Pi 4 Dmr Hotspot - Accessories - Aliexpre

https://link.coupang.com/a/bayTwr

최신 MMDVM 핫스팟 확장 보드 암 32 비트 라즈베리 파이 DSTAR P25 DMR





반도체 가격상승으로 호환칩을 사용하는 제품도 많은데요. STM32칩과 호환칩 간의 성능 차이점은 못 느꼈습니다.

둘 다 펌웨어 업그레이드도 잘 되고, 통신도 잘됩니다. 그럼에도 불구하고 상기 제품은 STM32 칩을 사용하고 있습니다.

배송은 약 1주일 정도가 소요되었습니다.



덧붙여 점보스팟에 액정은 있어도 되고, 없어도 됩니다.

uart USB로 연결하거나, 블루투스 연결 시에는 화면 표시가 되지 않기 때문에 액정화면이 반드시 필요하진 않습니다.

하지만 라즈베리파이에 연결할 때에는 디스플레이를 통해 동작상태를 확인할 수 있습니다.









USB UART 모듈

컴퓨터와 핫스팟간 USB통신을 위한 모듈입니다.

구입처는 다음과 같습니다.





https://smartstore.naver.com/openidea/products/5215965720

CP2102 USB to TTL 모듈 : 오픈아이디어

제가 테스트한 USB UART입니다. 여러 옵션이 있는데 'CP2102 6 Pin' (2번. USB to TTL 모듈 BLACK 제품)을 구입하면 됩니다.





모듈을 연결하기 위해 납땜을 하기도 하는데요. 점퍼 케이블을 구입하면 더 깔끔해집니다. (완성 후 강력본드로 붙이면 됨)

https://smartstore.naver.com/openidea/products/4846494005

점퍼 케이블 40P MF 10CM [OPEN-BB001-003] : 오픈아이디어



부품 준비가 다 되었으면 조립을 합니다.

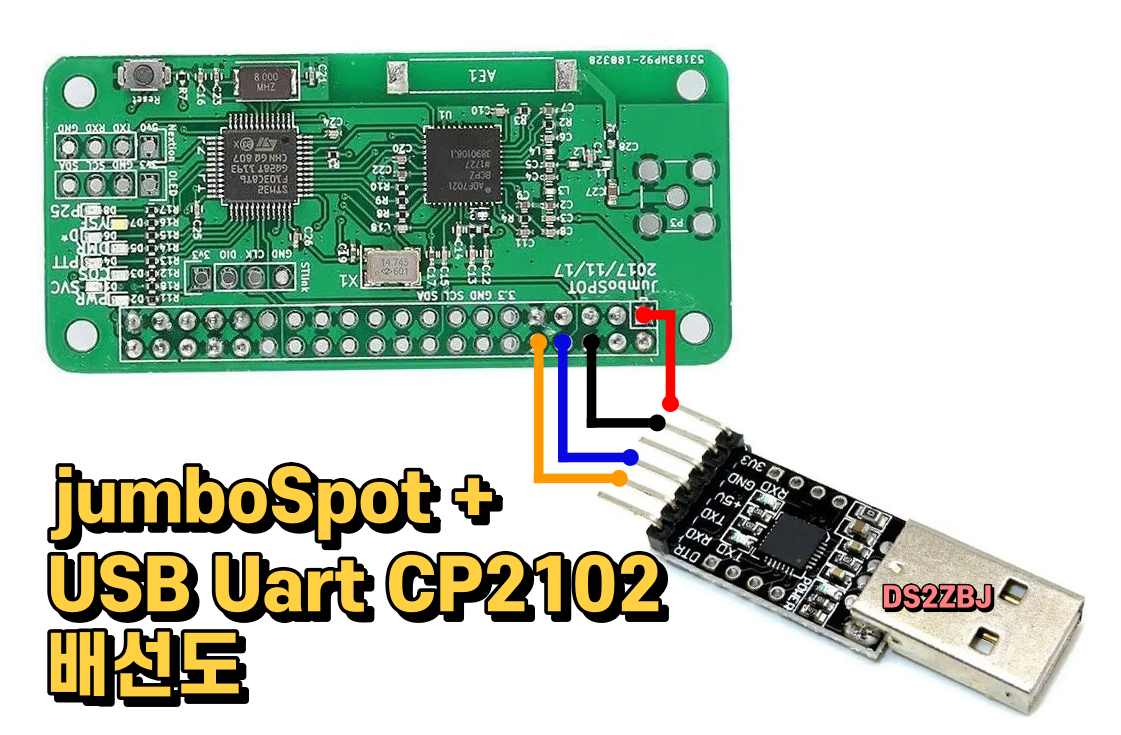

점보스팟 UART 연결 배선도

jumbospot연결방법





jumbospot_usb_uart연결도

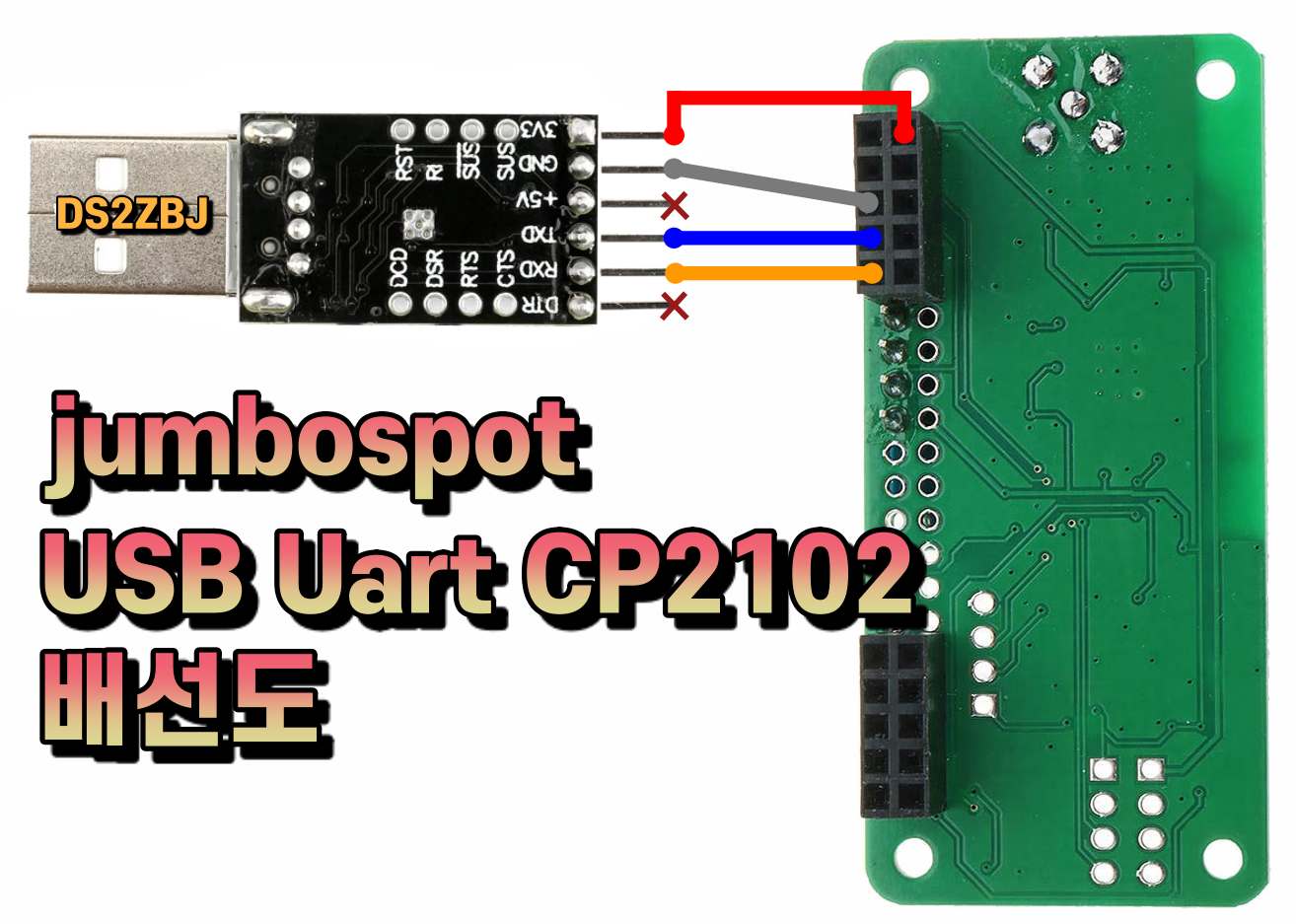

두 제품을 연결하는 배선도입니다.

RX, TX 케이블과 전원 총 4가닥만 연결하면 됩니다. 참고로 jumbospot은 3.3v로 동작하기 때문에 UART에서 3.3V전원을 뽑아 공급하면 됩니다.

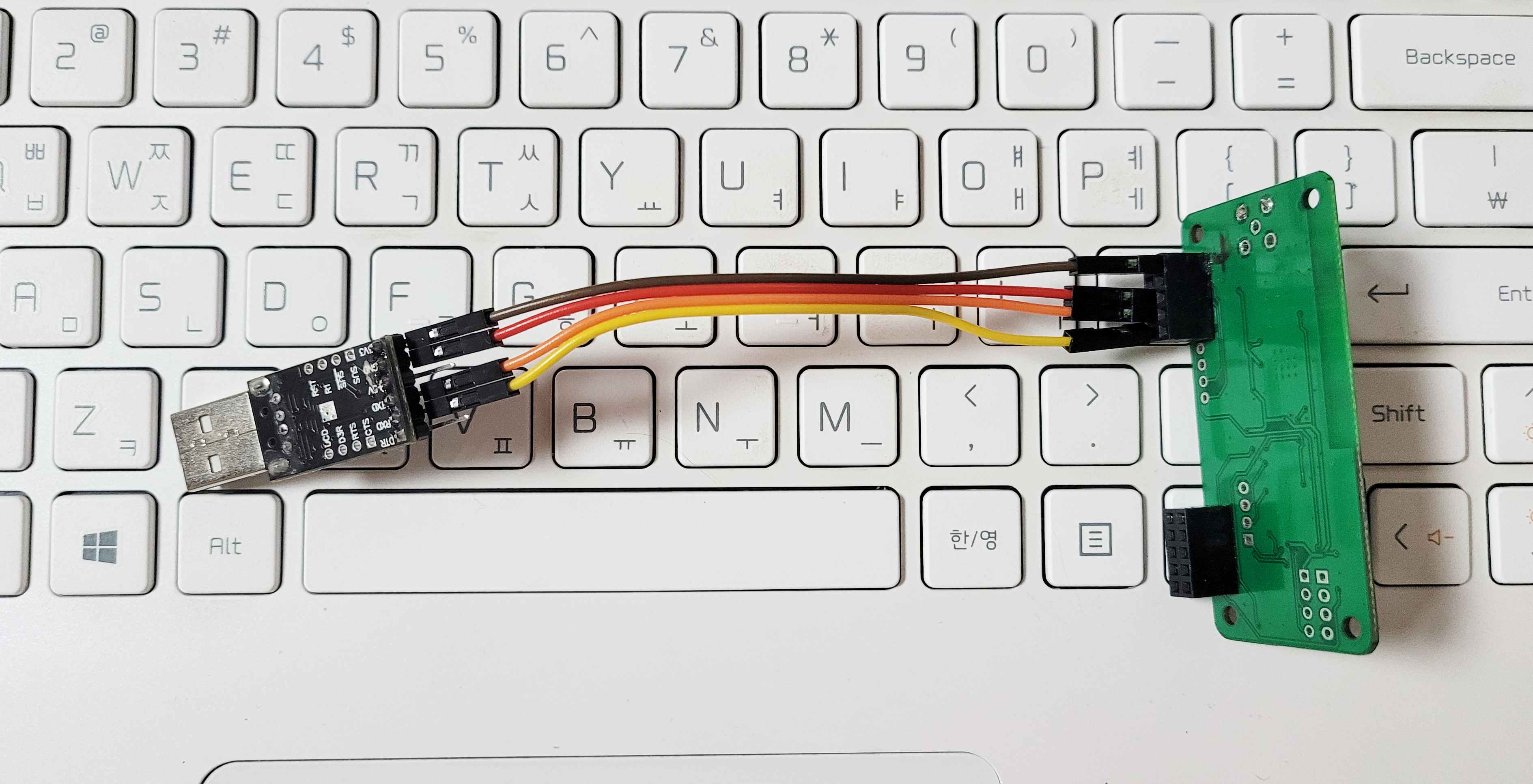

jumbospt+uart연결



모듈 연결이 완성되었으면 컴퓨터의 USB 케이블에 연결합니다.











MMDVM jumbospot USB 핫스팟 만드는 순서와 방법

• blueDV 윈도용 프로그램 설치
• jumbospot 컴퓨터와 USB 연결
• USB UART (CP2102) driver 설치
• 설정 화면에서 콜싸인 주파수 설정
• jumbospot COM 포트 지정





blueDV 다운로드 설치와, 컴퓨터에 jumbospot 연결이 완료되었으면 CP2102 드라이버를 설치합니다.



CP210x_Windows_Drivers.zip

6.84MB



장치관리자 com확인

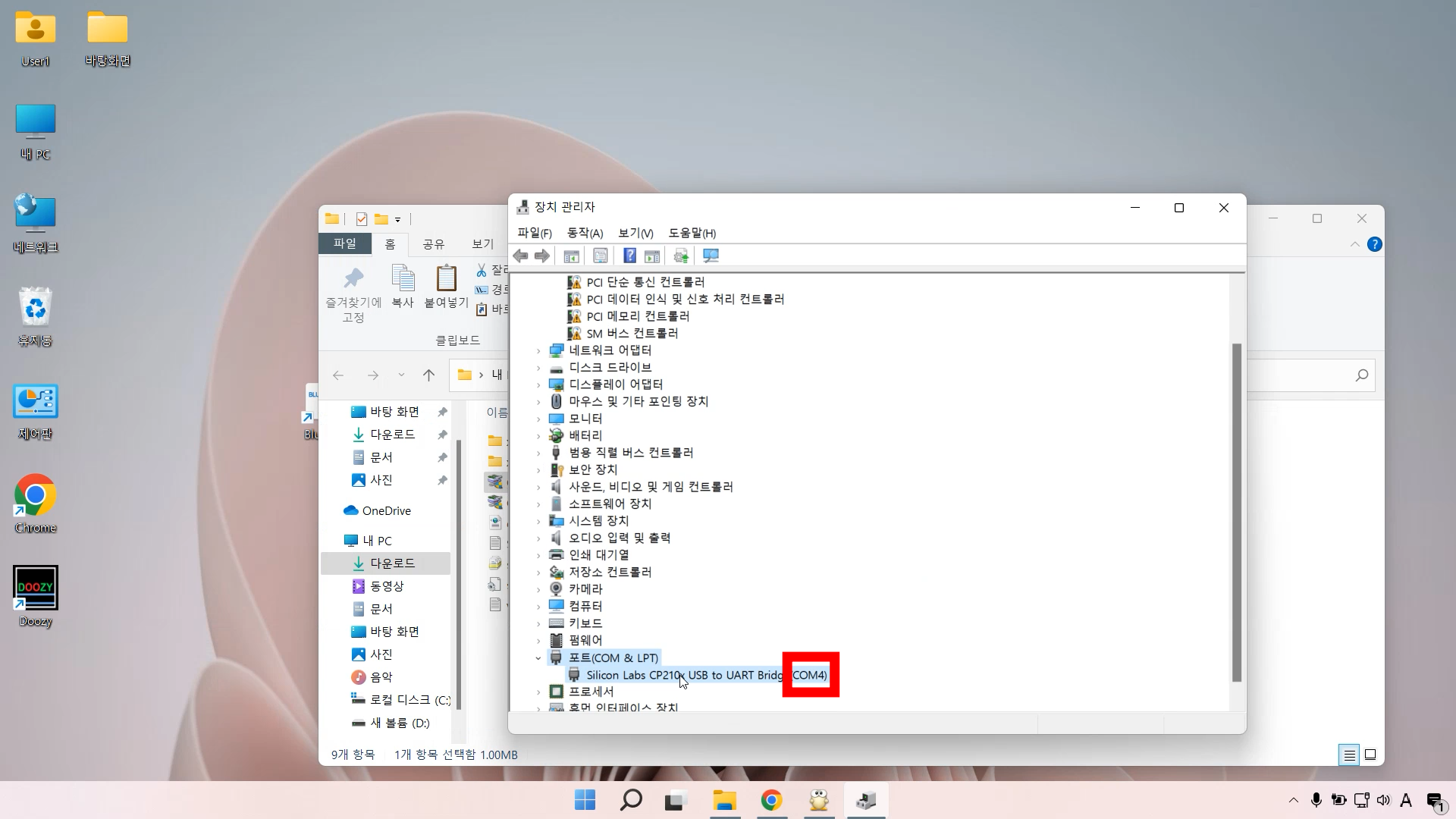

드라이버 설치가 완료되면 실행창에 devmgmt.msc를 실행해서 장치 관리자를 실행해 COM 포트를 확인합니다. (예제에서는 COM4입니다.









블루 DV를 실행해 환경설정을 합니다.

bluedv환경설정

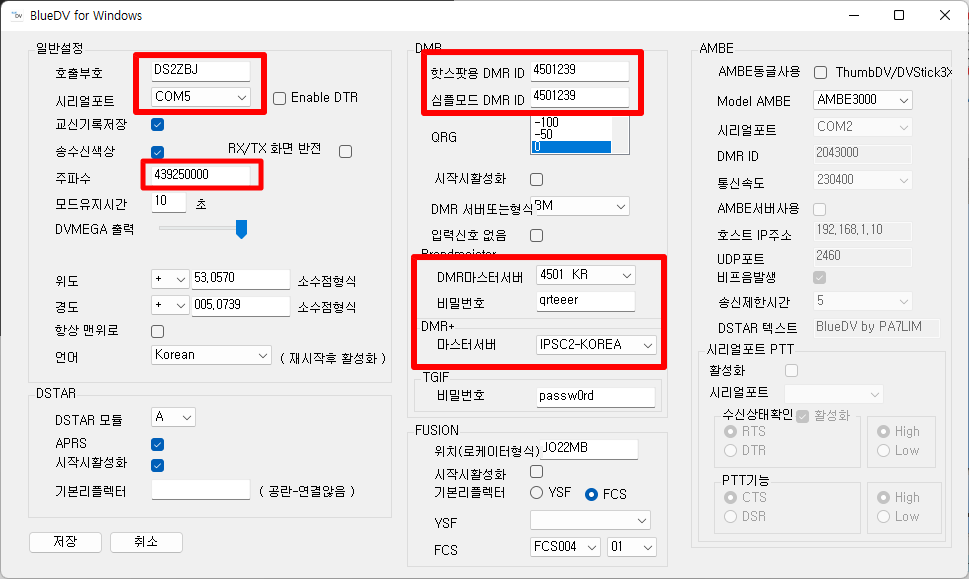

환경설정에서 호출부호, 시리얼 포트번호, 주파수, 호출 모듈(D)을 입력하고, DMR무전기의 경우 핫스팟 아이디, DMR마스터서버, 비밀번호를 입력한 후 저장합니다.









위도 경도 조회 사이트

https://www.geoplaner.com/

GPS Geoplaner - GeoConverter | Routeplanner online









ID52 콜사인입력

ICOM D-STAR 무전기에서 CALL SIGN을 등록해야 하는데요.  ID-52 기준으로 설명드리자면

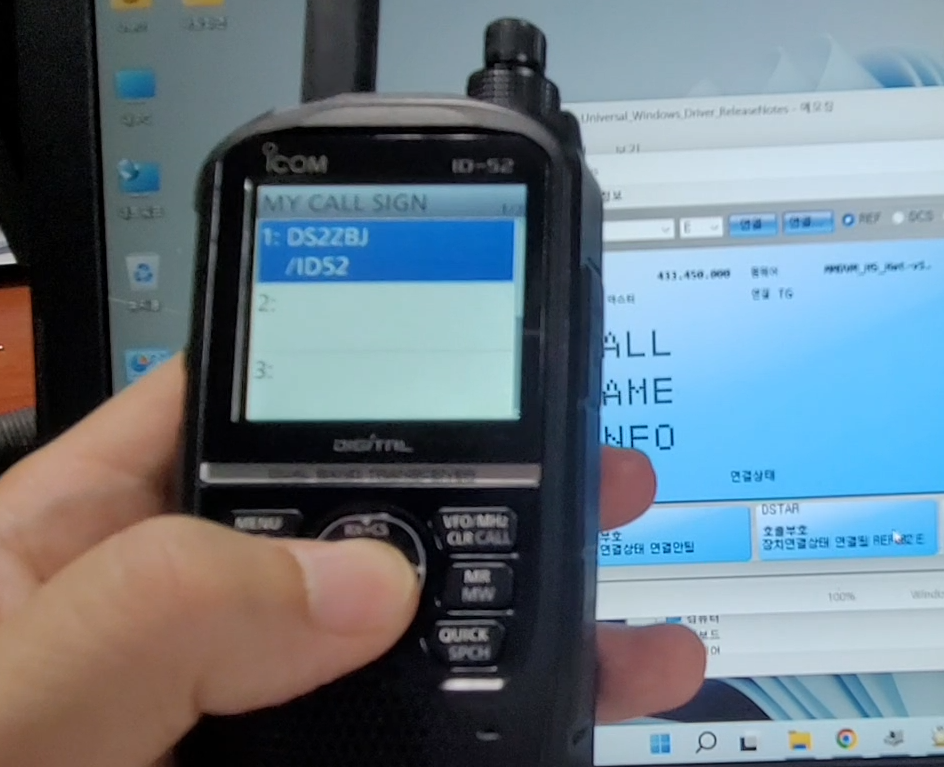

초기화면 > 'SET' > 'MY STATION' >  'MY CALL SIGN'에 등록해야 합니다.



BLUEDV

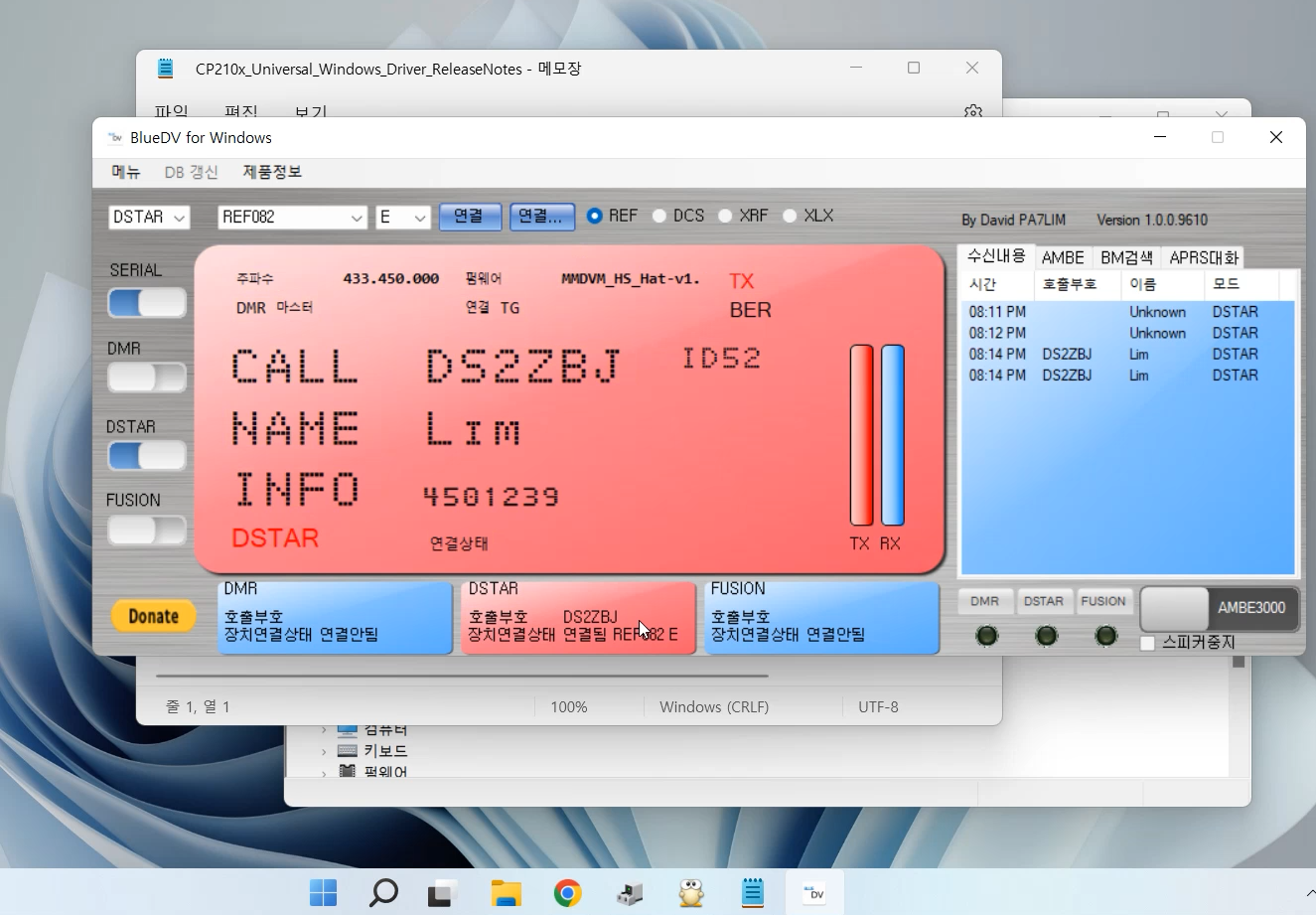

무전기 설정과 프로그램 설정이 완료되었으면, 프로그램 좌측 SERIAL과 DSTAR를 슬라이드 후, 상단 리플렉터를 선택 후 연결 버튼을 누르면 됩니다. (종료 시에는 옆의 연결 종료 누르면 됩니다.)





이상으로 컴퓨터에서 BlueDV를 이용한 jumbospot MMDVM을 USB로 연결하고, D-STAR 통신하는 방법에 대한 설명과 각부품 구입처 소개 케이블 연결방법과 프로그램 사용방법에 대해 설명드렸습니다.
