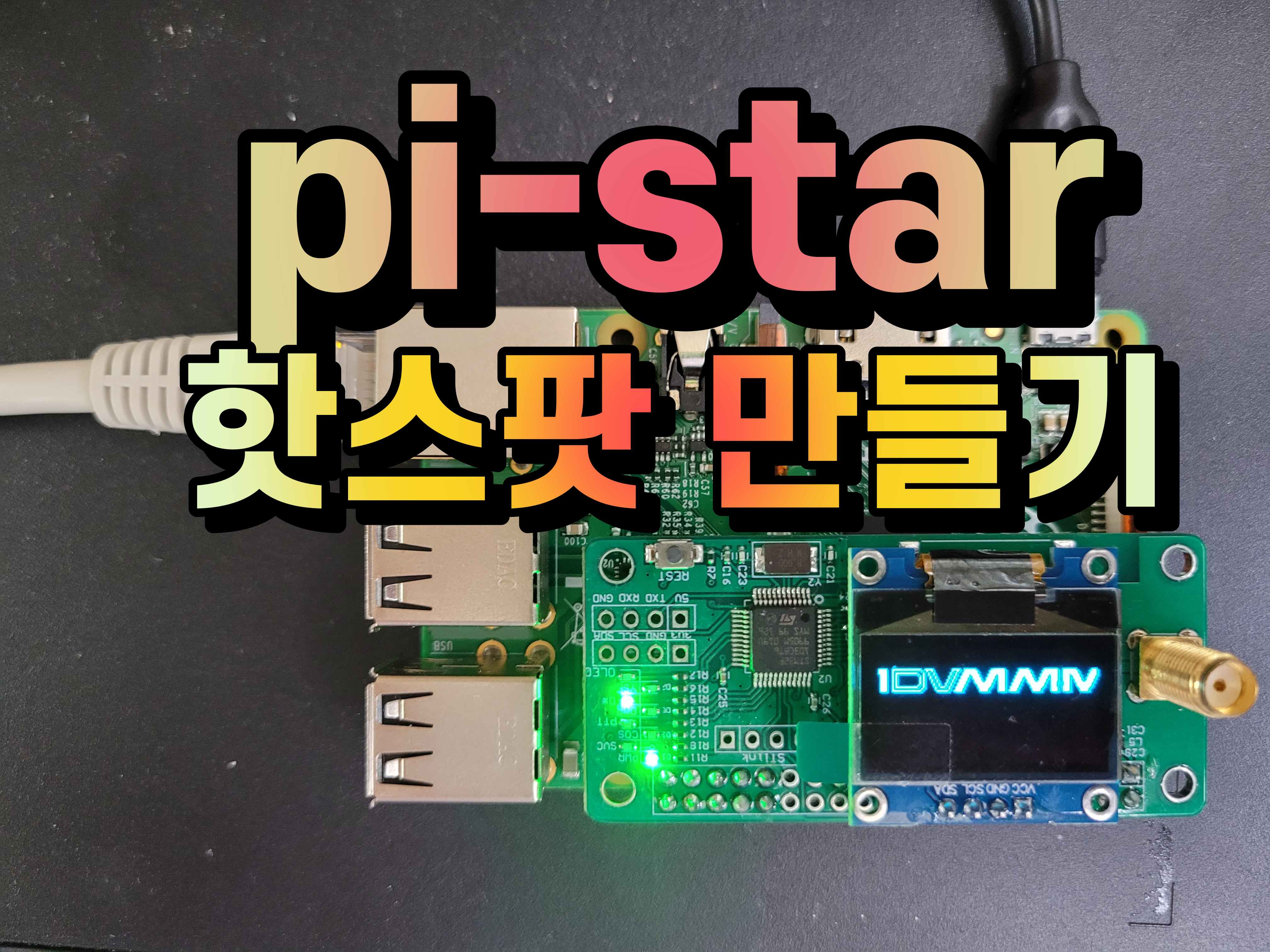

라즈베리파이 pi-star mmdvm jumbospot 핫스팟 만들기

라즈베리파이와 jumbospot으로 DMR, D-STAR DV통신용 hotspot 만들기 두 번째입니다. 점보스팟 구입 방법과, raspberry에 pi-star를 설치하는 방법. 그리고 셋팅방법까지 상세하게 알아봅니다.





PI-STR를 이용한 핫스팟 만들기





---

pi-star 설치방법 수정( 2024.1.23)

pi-star 홈페이지에서 pi-star를 다운받아 설치후  백업된 파일을 restore하는 방법을 설명하였습니다.

이과정을 좀더 쉽게 하기 위여  SD카드 이미지백업을 하였으며, 아래 이미지 파일을다운로드 해 SD카드에 저장하면 편리합니다.



Win32DiskImager 다운로드 : https://win32diskimager.org/

pi-star 이미지파일 다운로드 (택1)

네이버: http://naver.me/5nXjOQrT

구글 : https://drive.google.com/file/d/1xfLZ5c-n4Rt_PadW17gl7WnciJOOirzb







이후 http://pi-star 로 접속해 콜싸인 등 본인의 정보를 입력하면 됩니다.

---









라즈베리파이와 jumbospot mmdvm 설치시 설명이 복잡할 수 있습니다. 대개 처음부터 초기 설치로 설명을 합니다.

설정이 조금만 잘못되도 연결이 되지 않는 문제점이 있어 초기설치가 아닌 기존 설치에서 변경사항만 수정해서 설치를 하면 쉽게 설치할 수 있으며 설치 단계는 다음과 같습니다.









라즈베리파이 pi-star 핫스팟 설치방법

1. pi-star  OS 다운로드
2. microSD카드에  OS 저장 (rufus 사용)
3. 라즈베리파이+jumbospot 조립 (microSD 카드 장착)
4. 부팅 후 설정 백업 파일로 복원
5. pi-star설정 수정(콜싸인, 주파수, 경도 위도, DMR ID, 브랜드마이스터 보안키)
6. 설정 저장 및 백업





제품 구성을 위한 부품(준비물)



점보스팟(mmdvm)구입처  : https://s.click.aliexpress.com/e/_DkcAAQJ

15.41US $ 46% OFF|Mmdvm Hotspot Raspberry Pi | Mmdvm Hotspot Dmr Raspberry | Raspberry Pi 4 Dmr Hotspot - Accessories - Aliexpre

https://link.coupang.com/a/br6tOO

최신 MMDVM 핫스팟 확장 보드 암 32 비트 라즈베리 파이 DSTAR P25 DMR





라즈베리파이 구입처 :

https://s.click.aliexpress.com/e/_DlyLK5z

59.12US $ 10% OFF|Raspberry Pi 4 Model B 4b 2gb 4gb 8gb Ram Pi4b Option - Demo Board - AliExpress



https://link.coupang.com/a/br6gvR

라즈베리파이4B 4GB 모델 국내재고 당일발송





• microSD 카드 : https://www.compuzone.co.kr/product/product_detail.htm?ProductNo=415006
• 메모리카드 USB리더기 : http://www.compuzone.co.kr/product/product_detail.htm?ProductNo=587297
• 전원(휴대폰 마이크로 5pin 충전기) : https://www.compuzone.co.kr/product/product_detail.htm?ProductNo=366424
• UTP 랜케이블(랜선)  :  https://www.compuzone.co.kr/product/product_detail.htm?ProductNo=118867









pi-star 다운로드

https://www.pistar.uk/downloads/ 에서 최신버전을 다운로드합니다.

Pi-Star Downloads - pistar.uk

파일을 다운 후 압축풀기하면 .iso 이미지 파일입니다. 이미지 파일을 라즈베리파이용 microSD 카드에 저장합니다.



rufus 다운로드

https://rufus.ie/  에서 포터블용을 다운로드 받습니다.

Rufus - The Official Website (Download, New Releases)

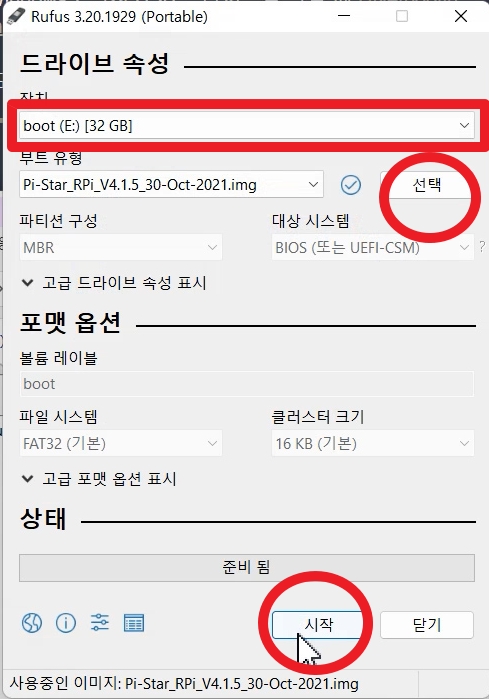

rufus 사용방법

rufus를 실행해. 다운받은 이미지 파일을 선택한 후 시작하면 iso 파일을 microSD 카드에 저장합니다.





pi-star 접속 방법

• 접속하려는 컴퓨터와 같은 랜(LAN)에 존재해야합니다.
• 인터넷 브라우저에서 http://pi-star 로 접속합니다.
• 또는 명령프롬프터에서 'ping pi-star'를 실행해 pi-star가 할당받은 ip를 확인 후 브라우저 주소창에 입력해 접속합니다.
• 기본 접속 사용자이름은 'pi-star' 비밀번호는 'raspberry'입니다.

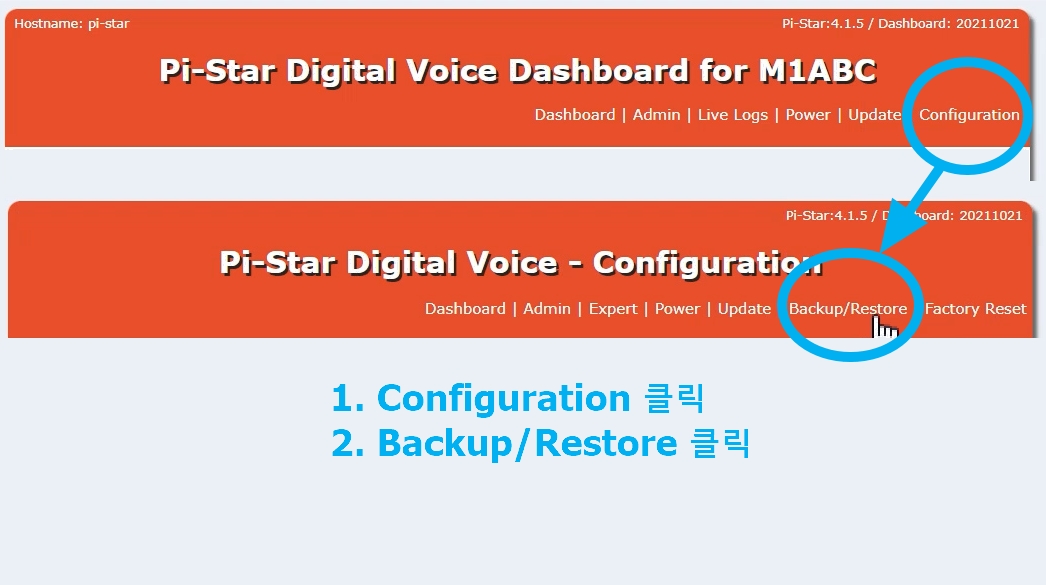

pi-star 복구모드 접속

접속 후 설정 파일 복구를 위해 상단 메뉴에서 'Configuration' > 'Backup/Restore' 접속합니다.





백업_Pi-Star_Config.zip

0.01MB

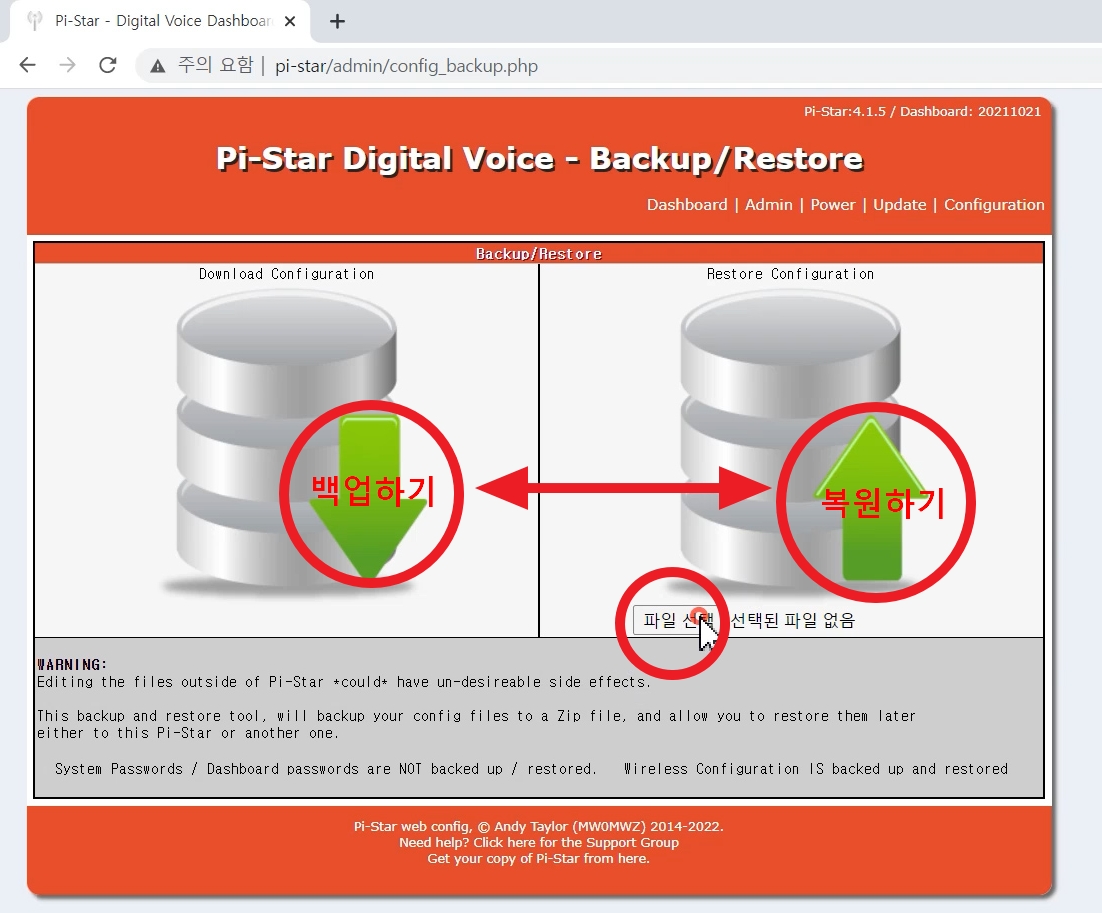

pi-star 설정 백업 복원하기

'파일 선택'을 눌러 상기 백업파일을 선택 후 복원을 위해 녹색 화살표를 선택합니다.





raspberry jumbospot mmdvm hotspot 세팅방법

복원 후 아래 파란 테두리 부분의 콜싸인, DMR 아이디, 사용주파수, 위도 경도, 브랜드마이스터 보안키 등을 본인정보로 수정후 저장합니다.

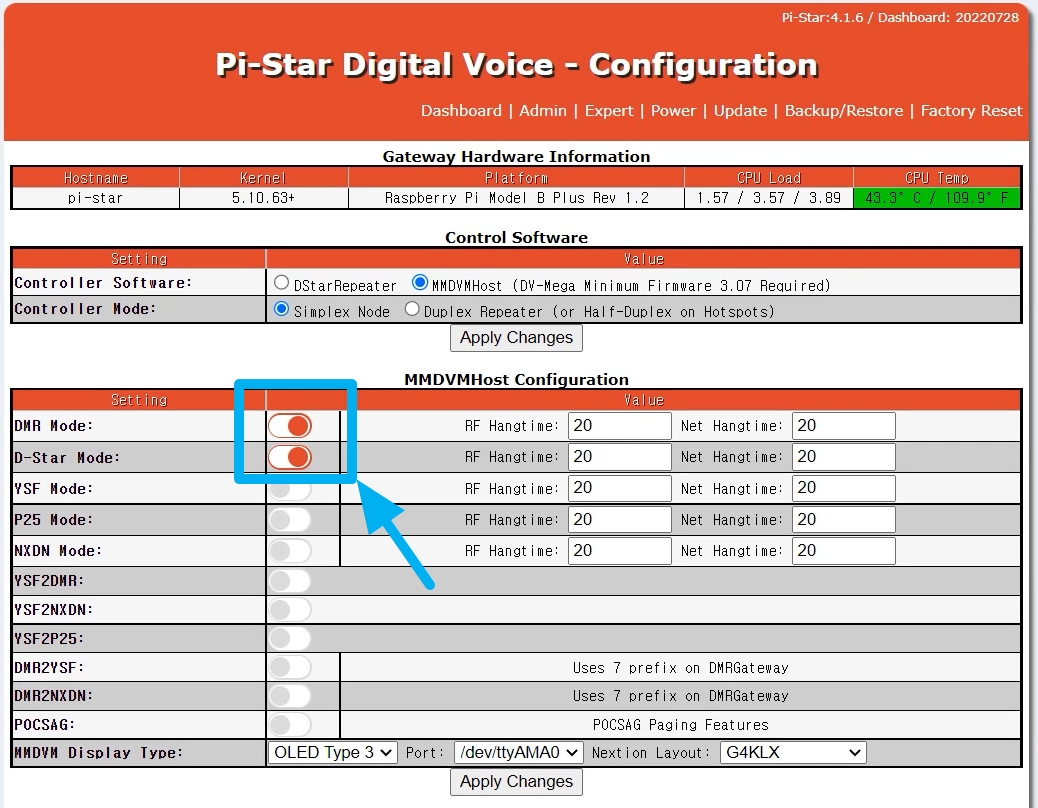

DMR,DSTAR 활성화 유무

콜싸인,DMRID,주파수,위경도 수정

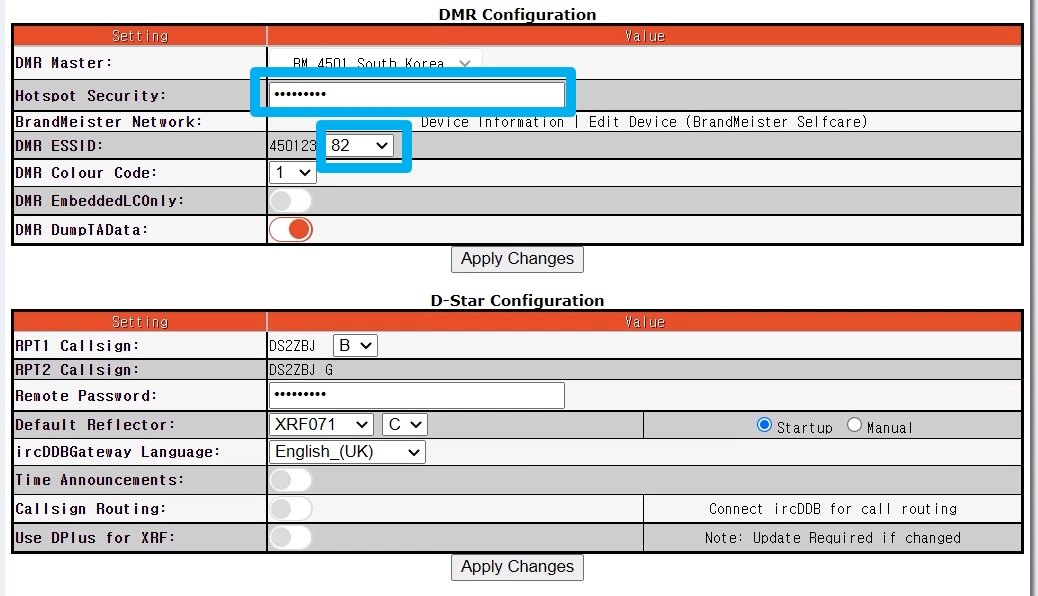

브랜드마이스터 보안키 변경

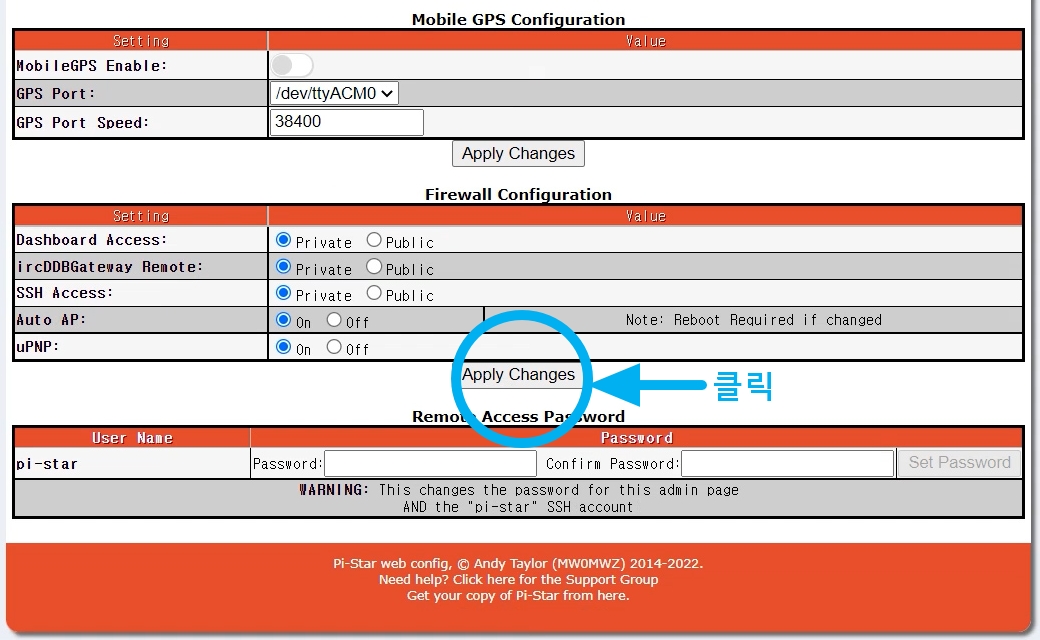

저장버튼으로 설정 저장





dv통신을 위해서는 핫스팟도 설치(마련)해야 하지만, 무선기에서도 콜싸인, 주파수, 리피터 정보 입력 등 이 필요합니다.

D-STAR 교신을 위한 icom 무전기 상세 설정은 아래 동영상을 참고합니다.



https://youtu.be/ldrokdflfsA?t=704

D-STAR 무전기에서 중계기 교신설정방법
