아마추어 무선통신 종류와 DMR 통신의 필수요소
- 아마추어무선(HAM)
- 2022. 7. 2.
아마추어 무선통신 햄 교신방법는 직접통신, 중계기를 통한 방법, 디지털 중계기, 그리고 컴퓨터와 핸드폰을이용한 DMR 통신방법이 있는데요. DMR통신을 위해서 디지털 무전기가 아닌 컴퓨터에 DVswitch, USRP클라이언트 프로그램을 설치해서 무전기없이도 통신을 할수있습니다.
아마추어무선통신 (HAM)통신 종류
- 직접통신
- 중계기통신
- 디지털무전기와 핫스팟을 통한 방법
- DVswitch를 통한 PC노트북, 핸드폰 통신
디지털통신(교신)의 필수요소
- 마이크,스피커 있는 PC,또는 노트북 / 무전기 /핸드폰 (택1)
- Dvswitch 설치
- brandmeister 계정(보안키)
- 접속프로그램(USRP client for windows / dvswitch mobile, droid-star) 택1.
https://github.com/ds5qdr/USRP-for-Windows 다운로드
GitHub - ds5qdr/USRP-for-Windows: DVSwitch USRP Client for Windows
DVSwitch USRP Client for Windows. Contribute to ds5qdr/USRP-for-Windows development by creating an account on GitHub.
github.com
디지털무전기는 핫스팟으로 연결하기때문에 추가 프로그램이나, dvswitch 가 필요가 없습니다.
하지만 대게 핫스팟에 pi-star라는 프로그램이 dvswitch와 동일한 프로그램이 운용되어 있어, 이에 설치(설정)을 해줘야합니다.
핫스팟(hot spot)
무선통신에서 말하는 핫스팟은 일반적으로 말하는 핫스팟과는 차이가 있는데요. 핫스팟은 통상 인터넷 핫스팟을 이야기하는데, 데이터 테더링, 무선AP를 뜻하기도 하는데 혼동하기 쉽습니다.
무선통신에서 말하는 핫스팟은 무선주파수를 수신해 디지털 시그널로 변환해주고, 반대로 디지털 신호를 무선주파수로 송신 해주는 장치입니다.
상용되는 핫스팟제품은 라즈베리파이에 mmdvm보드로 구성되어있어며, 라즈비언os에 pi-star 프로그램으로 컨트롤을 하는데요. 시제품이 고가이다 보니, 직접 제작하는 분들이 많습니다.
제품크기에따라 라즈베리파이 나노, 라즈베리 3,4 에 설치가 되는데, GPIO 규격에따라 작동하므로, 라즈베리파이 간의 호완성이 좋습니다.
핫스팟의 핵심은 MMDVM보드이며, 라즈베리리가 아닌 USB모듈을 연결해 컴퓨터(윈도우)PC에 연결하기도 하는데요.
윈도우 컴퓨터에 blueDV프로그램을 연결해 핫스팟을 만들수있습니다.
라즈베리파이
라즈베리파이는 초저가 미니 컴퓨터로 연구용, 개발도상국의 pc교육용으로 개발된 영국의 라즈베리 프로젝트에서 출발합니다.1,2,3를 거쳐 현재 4버전으로 메모리가 8기가 이상되어 제법 고사양의 업무처리도 가능합니다. 하지만 향상된 성능만큼 가격이 증가했고 ,최근 감염병으로 전세계 반도체 수급의 차질로 가격이 폭등, 제품수급이 어려운 점도 있습니다.
그럼에도 불구하고 여전히 라즈베리를 사용함으로인한 장점은 저렴한 작은사이즈, 저렴한 가격, 저전력이 장점입니다.

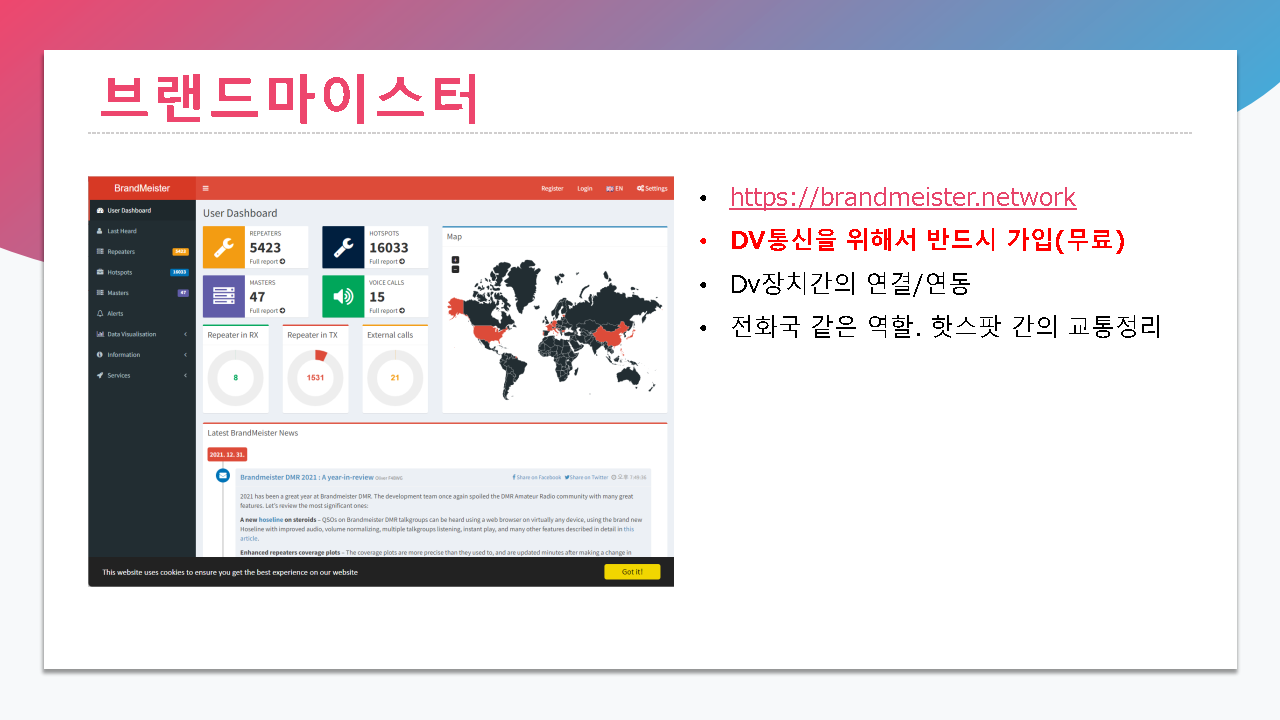

BRANDMEISTER 브랜드마이스터
브랜드마이스터 서버는 DV통신에서 가장 핵심적인 역할을합니다. DV송수신장치간의 연결연동은 물론, 서로다른DV 시스템간의 연동을 해주는 서버입니다.
Dashboard | BrandMeister
Repeaters 0 Full report Hotspots 0 Full report Masters 0 Full report Voice calls 0 Full report Click the slice of the pie to see more details Click the slice of the pie to see more details Global
brandmeister.network
컴퓨터를 이용한 dmr통신하기
추가 장비구입없이 컴퓨터를 이용한 dmr통신이 가능합니다.
방법은 USRP프로그램을 통해 통신을하는데요. USRP사용을 위해서 DVSWITCH프로그램 설치가 필요합니다.
DVswitch프로그램은 debian 리눅스에 설치하는데요. 내 컴퓨터에 리눅스를 설치하기위해 무료 가상머신인 virtualbox를 설치합니다.

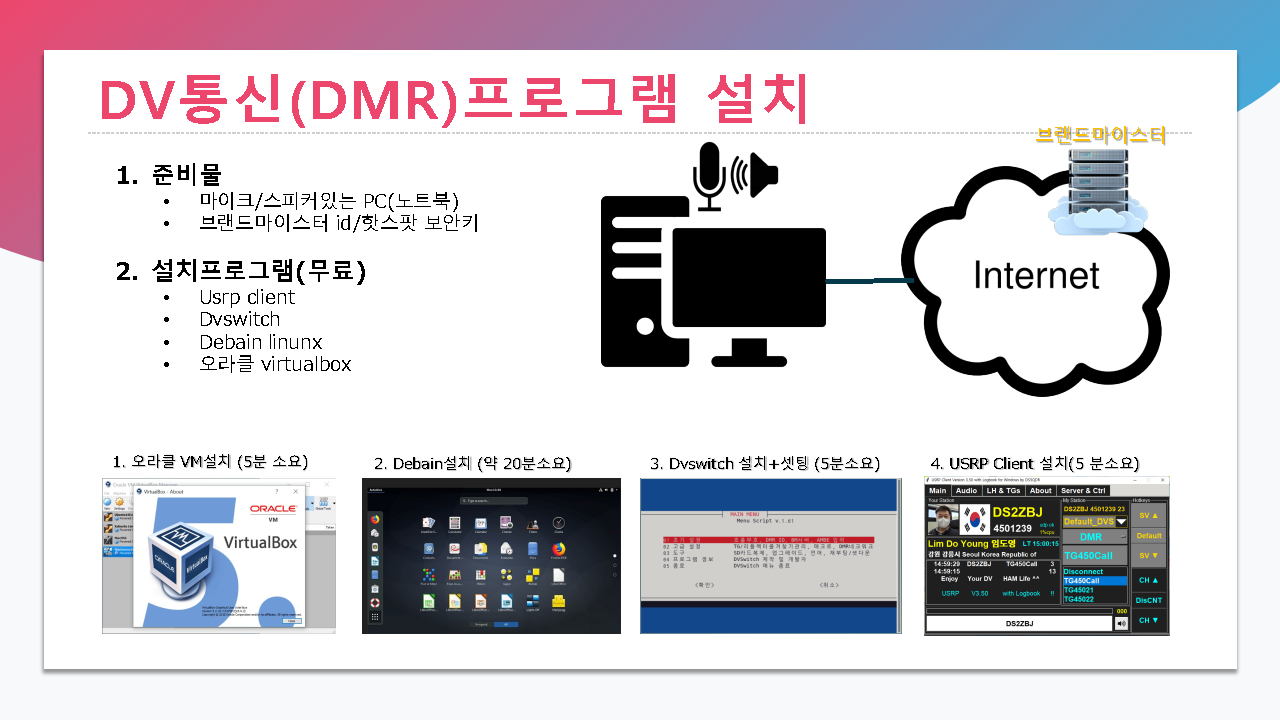

설치순서는 다음과같습니다.
- oracle virtualbox (https://www.oracle.com/kr/virtualization/technologies/vm/downloads/virtualbox-downloads.html)
- debin linux (https://www.debian.org/download)
- dvswitch ( http://dvswitch.org/DVSwitch-Server-RPi.zip)
