무전기 스피커/마이크 컴퓨터 사운드 카드로 연결하기

 중계기 등 무전기의 주파수 통신을 컴퓨터에 녹음을 하기 위해 무전기의 스피커와 마이크를 컴퓨터 사운드 카드와 연결하는 방법입니다.  스피커의 강한 출력을 콘덴서 마이크에 맞추기 위해서 600:600 트랜스로 다운시켜 PC와 연결합니다.



무전기 컴퓨터와 연결하는 방법

컴퓨터의 출력(스피커)을 무전기의 마이크로, 다시 무전기의 스피커를 컴퓨터의 마이크 단자(입력)를 하기 위해서는 배선을 해야 하는데요. 스피커의 출력을 위한 전압과, 마이크의 전압차가 있습니다. 사운드카드에서 실제 외부 입력은 'line in'이라는 외부 입력단자가 있는 제품도 있지만, 요즘 작고 간단한 USB 사운드 카드는 이어폰 단자와 마이크 단자만 있기 때문에, 스피커의 큰 출력을  콘덴서 마이크의 작은 출력으로 낮춰주는 장치가 필요합니다.

이를 위해서는 권선 600:600 트랜스를 사용해 다운변환 하면 됩니다.





https://elecloud.co.kr/product/detail.html?product_no=585

JM-2 600:600 트랜스 Transformer

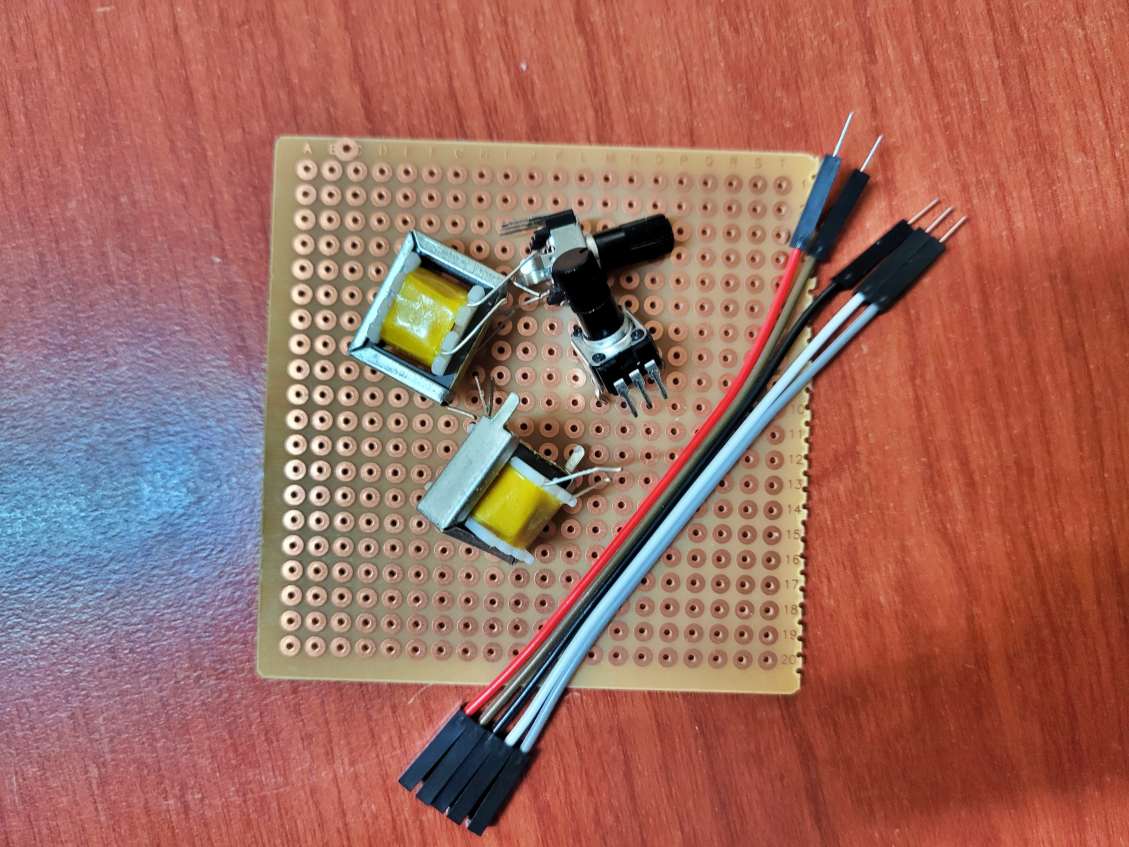

트랜스, 만능기판, 가변저항





좀더 미세한 조정을 위해서 가변저항도 같이 구입했습니다.



연결은 무전기의 스피커 단자 - 트랜스 -  10K 옴 가변저항 - 컴퓨터 마이크 단자로 연결되고,

컴퓨터 스피커 단자 - 트랜스 -  50K옴 가변저항 - 무전기 마이크 단자로 연결합니다.





주먹 마이크(이어 마이크 완결) 하는 방법



무전기를 분해하기 어려운점과, 간편한 착탈을 위해 주먹 마이크(이어 마이크)에서 선을 따왔습니다.

이어 마이크의 이어폰 줄을 끊어서 무선기 출력 케이블을 찾고, 이어 마이크의 PTT부분의 콘덴서 마이크를 분리해 무전기 마이크 입력선을 찾았습니다.

연결하는방법

입력, 출력 각각 두개의 트랜스와, 가변저항 그리고 사운드 카드에 연결하도록 3.5mm 이어폰 줄을 연결했습니다.

위에 PTT스위치는 별도로 뽑았으며, USB  CH340 릴레이를 연결해 컴퓨터로 PTT를 잡을 수 있습니다.

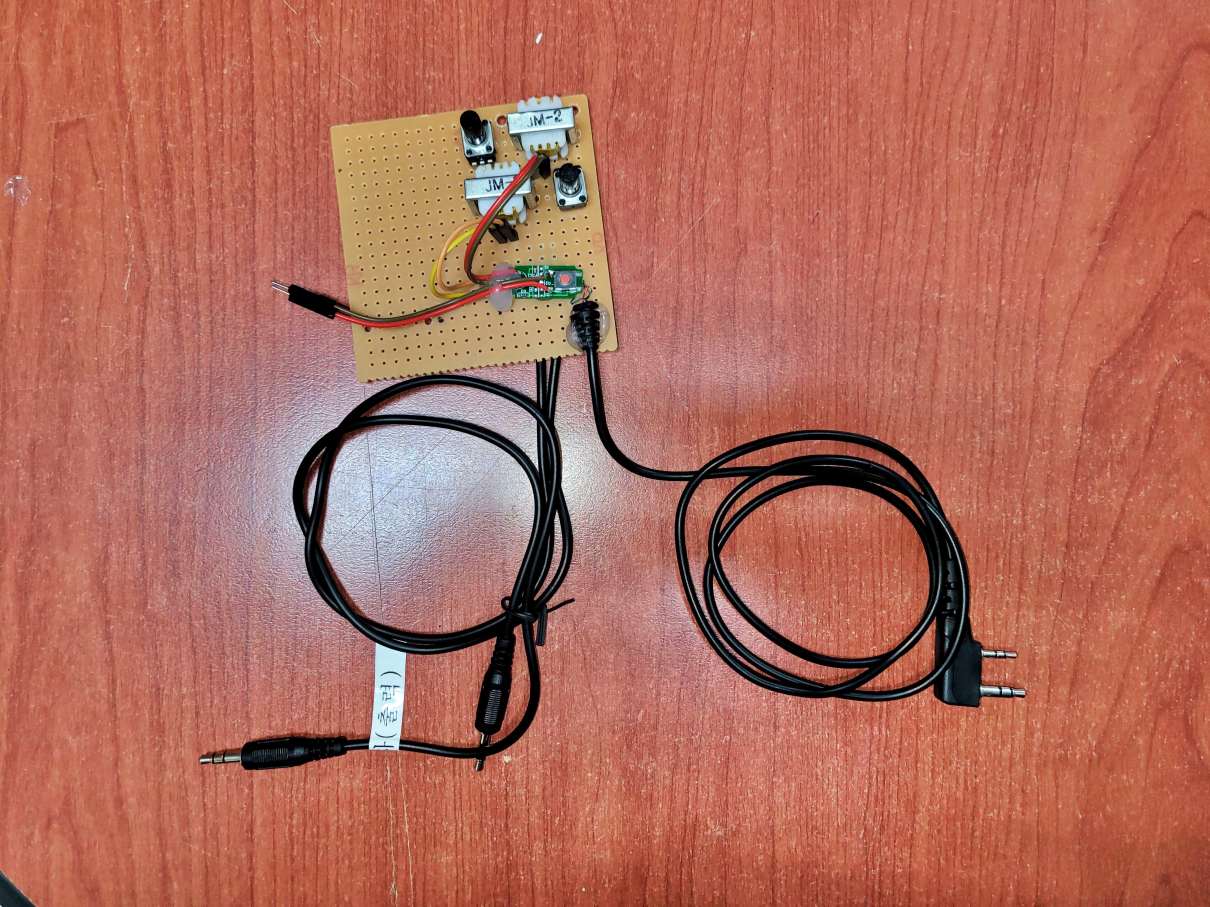

완성품은 아래와 같으며, 사운드 카드에 연결할 3.5mm 단자가 같아서 마이크연결(무전기 출력)을 라벨링 했습니다.

무전기와 연결후 볼륨이 볼륨을 조절할 수 있었습니다.

무전기 컴퓨터 사운드카드 연결하는 방법



가변저항 용량 구하는 방법

가변저항 용량은 바닥에 3자리 숫자로 파악합니다. 두 자리 숫자에 마지막 자리는 10의 '승'을 하면 됩니다.

예로 103이면, 10X 10 세제곱 이며, 10X1,000으로 10k 옴이 됩니다.

계산이 복잡하면 아래사이트에서 입력하면 됩니다.



https://www.hobby-hour.com/electronics/smdcalc.php
