zum ambe server 셋팅하기

dstar, dmr 음질 개선을 위한 보코더의 기능과 thumbv, dvmega dvstick 등 종류를 살펴보고, dvswitch를 이용한 usb 동글 외에 암베서버 구축의 필요성과, 서버설정 방법을 요약합니다. ambe server lcd 액정 표시 배선도와, AMBE3003  DVstick33 판매처와 구입방법을 소개합니다.







보코더(voice corder)의 기능과 종류

디지털 통신은 음성신호를 디지털신호로 바꾸고, 다시 디지털 신호를 음성으로 복원하는 등 목소리를 인코딩과 디코딩 작업하는 것을 vocoder라고 합니다. DMR통신은  소프트웨어로도 가능 하지만, DSTAR는 하드웨어 보코더(ambe 3000 칩셋 사용)를 사용하기 때문에 소트웨어 방식으로의 디코딩은 한계가 있어 음질이 왜곡하는 등 문제가 발생합니다.

보코더 칩셋은 dstar용 무전기에는 내장되어 있지만, dvswitch와 같이 dstar무전기 없이, 외부장치를 이용해 Dstar 통신을 하기위해서는 ambe 칩셋 하드웨어 제품을 결합하는데 제품은 종류는 다음과 같습니다.





• zum ambe board
• DVmega DVstick 30
• NWDR thumDV
• DVMEGA Globetrotter
• Portable AMBE Server
• AMBE3003™ USB stick by DVMEGA





앞서 설명한 칩셋은 대부분 USB 동글로 되어 있습니다. USB 메모리와 같이 컴퓨터 USB 슬롯에  연결해 사용하는 방식이며, 자체로 구동되지 않고, 다른 기반 위에 보코더만 담당합니다. 예를 들면 리눅스 위에 dvswitch를 설치하고, dvswitch에서  보코더(예를 들면 thumbDV)를 연결해 사용하는 것이 일반적입니다. 즉 하나의 DV통신 소프트웨어와  연합해 연결한다는 뜻입니다.

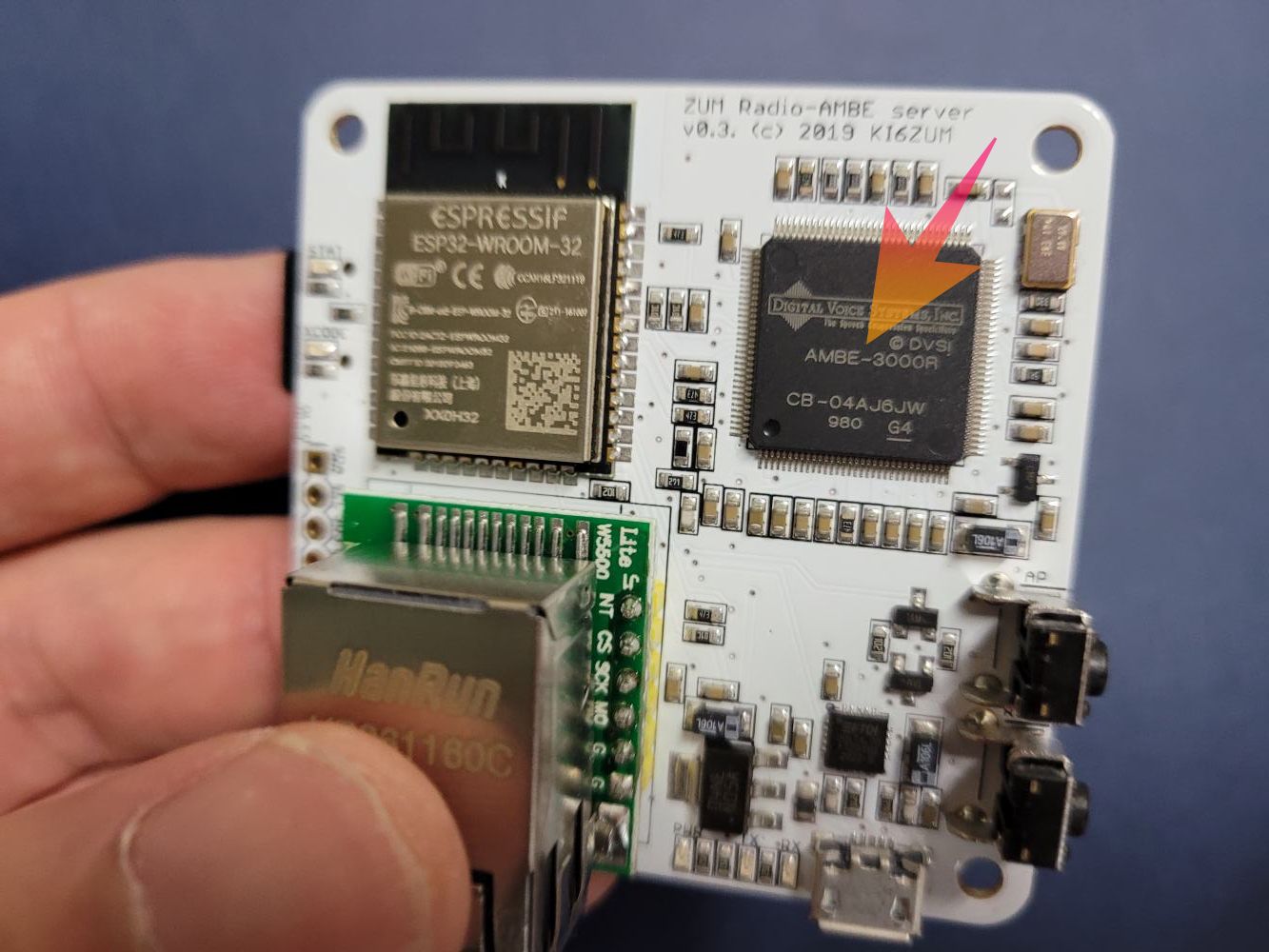

zum ambe server 3000칩







암베서버 (ambe server) 란

보코더 장치는 USB 동글형이 일반적이라고 했습니다. 컴퓨터나 핸드폰에 물리적으로 연결(결합)해 사용하는데 별도의 서버를 만들 수도 있는데 별도의 서버는 다시 전용 장비(ZUM ambe server)가 있고, 라즈베리파이에 thumDV나, DVstick을 연결해 서버를 구축하는 OS 기반 위에서 동작하는 설치형 서버가 있습니다.



• ZUM ambe server 전용 서버
• Raspberry or Linux에 USB 동글형(thumDV, DVstick) 연결 서버
• MS windows에 USB동글형(thumDV, DVstick)연결 서버







ambe Server만의 장점

Vocorder를 이용한 DSTAR통신은 라즈베리파이에 DVswitch를 설치한 후,  thumDV를 USB에 연결해 구축한 다음, DVswitch mobile이나, USRP client for windows 또는 DVPi로 접속하는 것이 널리 알려져 있습니다. 하지만, 암베서버로 구축 시에는 BlueDV pc버전에서 멀티 접속이 가능한데요. 동시에 dmr, Dstar, Fusion을 접속해 한 곳에서 모니터링할 수 있으며, 접속을 유지하기 때문에 번갈아가며 교신을 할 수도 있습니다.





ambe server 액정연결







ZUM ambe server 장점

줌 암베 서버는 zumspot을 개발한 zumradio에서 만든 독립형 전용 서버입니다. 다른 기기들은 운영체제(라즈베리파이, linux, windows) 위에서 동작하는데 반해,  zum radio ambe server는 일체형 제품으로 전용 OS가 내장되어 있어 간편합니다.

복잡한 설치 과정이나, 조작 없이, 바로 전원만 연결하면 됩니다. 대신 네트워크 정보(ip주소, 포트 등)는 microSD 카드에 text 형식의 설정값만 간단히 입력해주면 됩니다. 사용 포트는 2460 port를 사용해 네트워크가 연결된 어디에서나 간편하게 연결할 수 있으며, 제품은 전원은 micro USB 케이블로 5V로 연결하고, 네트워크는 유선랜(LAN), 무선랜(wifi) 모두 지원합니다.

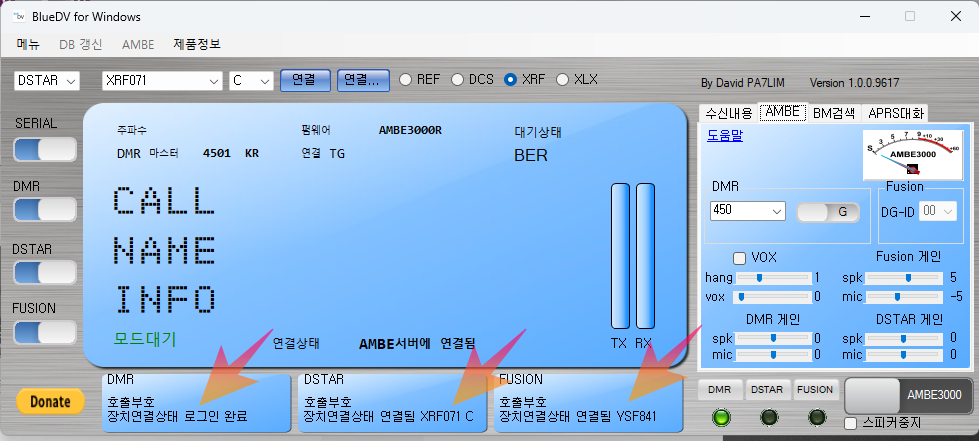

blueDV 3가지 모드 한번에 연결하기





zum ambe server 설치파일과 설치방법

아래 설명서를 참고해 SD카드에 넣을 구동에 필요한 네트워크 정보와 환경 값을



AMBE Server User Guide 1.3.pdf

2.23MB



AMBE Server Quick Start Guide.pdf

6.84MB



설정사이트 링크입니다. https://zumradio.com/ambeconfig.html



아래 파일은 설정 파일로, microSD 카드에 담아 제품에 연결 후 전원을 공급하면 됩니다. (파일 이름 바꾸면 안 됩니다. 반드시 zum.ini 유지)



zum.ini

0.00MB





첨부한 환경정보는 자동 IP 설정(dhcp할당 받음), 유선 연결(wifi=0) 설정값입니다. 상세 설명은 다음과 같습니다.

; ZUMBE board config
[network]
wifi=0       ;와이파이 사용 유무(사용1, 사용안함0)
dhcp=1       ;DHCP로 인터넷 환경자동설정 (자동1, 수동0)
mac=b4:e6:2d:00:00:01
ip=192.168.1.10
subnet=255.255.255.0
gateway=192.168.1.1
dns=8.8.8.8
[wifi]
ssid=myWiFi  ;와이파이 접속 SSID)
ssidpassword=mypassword ;와이파이 접속 비밀번호
[ambe]
; ambeserver value 0=serial, 1=ambeserver  ; 암베서버 타입 지정 (서버모드1, serail통신모드0)
ambeserver=1
ambeport=2460
ambeautoreset=1 ;자동재시작 (사용1, 사용안함0)
[screen]
flipscreen=0    ;액정연결  (연결함1, 연결안함0)





아래의 설정 파일은 유선랜에서 고정 IP 사용 환경 파일이며 네트워크 정보를 적절히 바꿔 사용하면 됩니다.



zum.ini

0.00MB

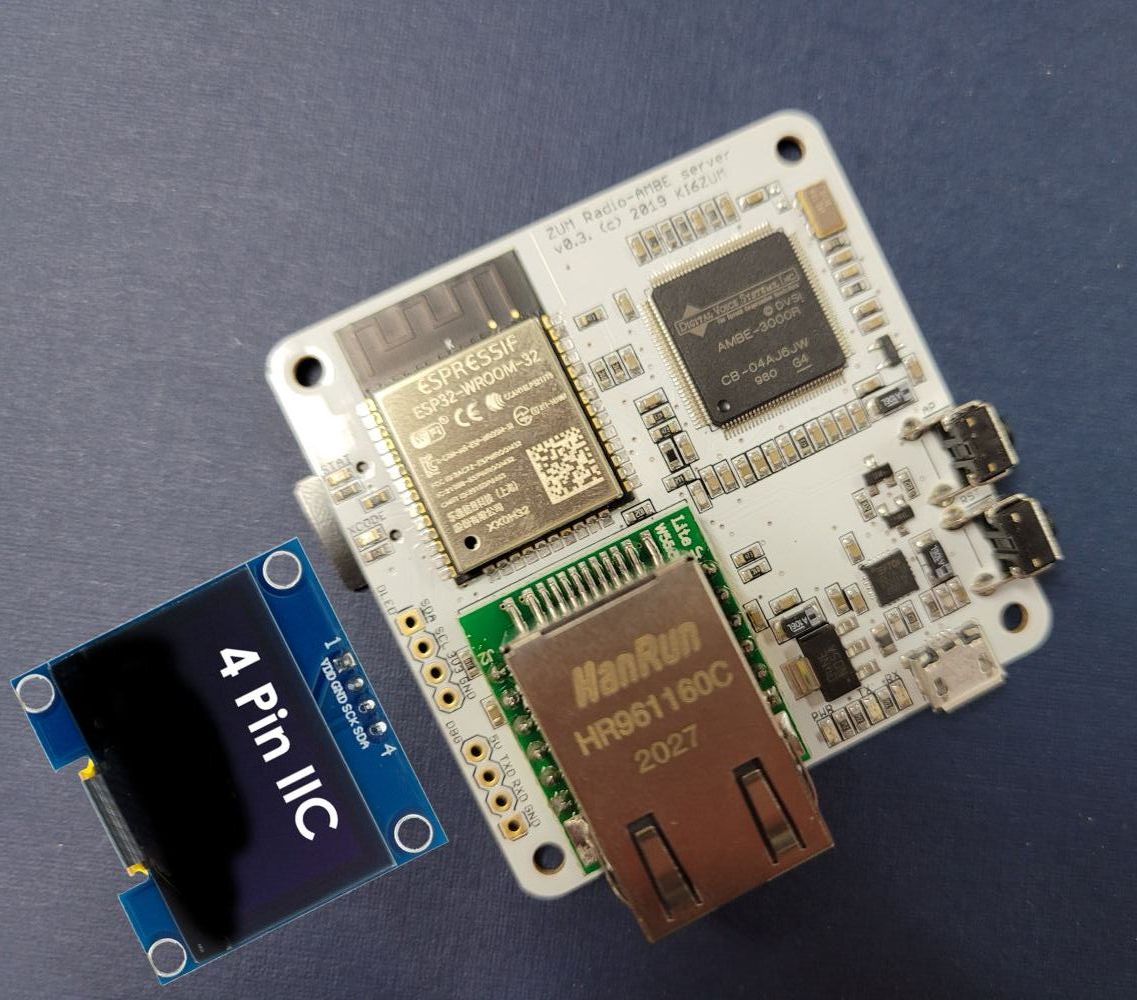

zum ambe server 액정 연결 방법

zum ambe server에 4 pin 0.96인치나  1.2인치 제품을 연결합니다. 아래 버선도를 참고해 연결하면 되고, zum.ini설정 파일에서 flipscreen =1로 활성화를 해주면 됩니다.



ambe server액정 연결배선도

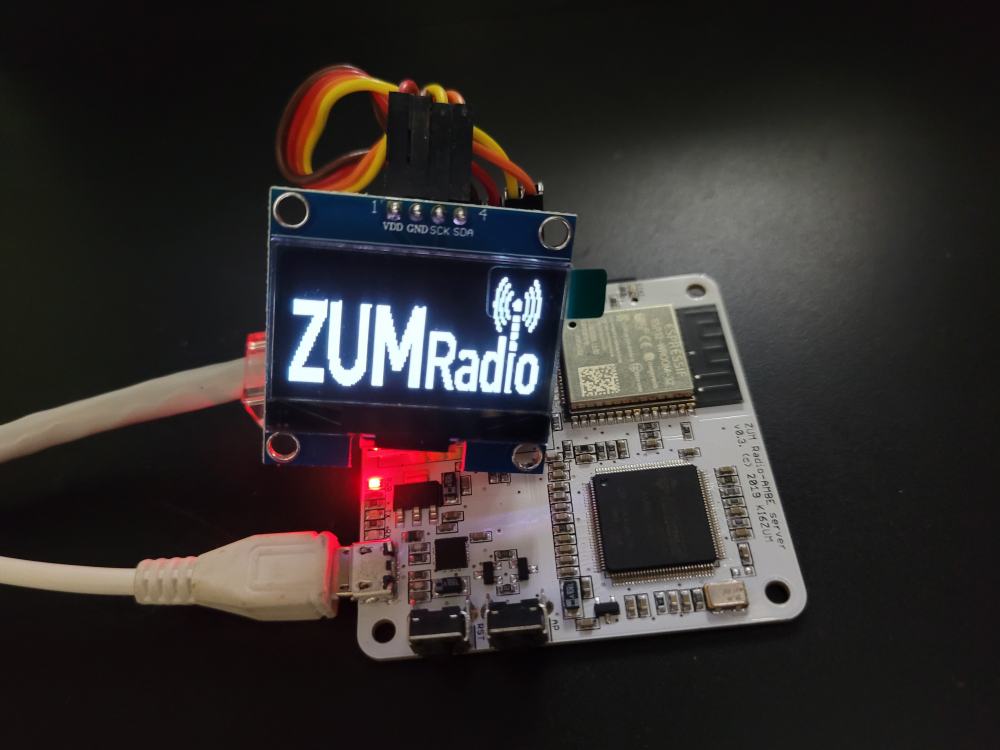

액정을 연결하고 나면 현재 서버 설정 IP, 원격 접속자 IP, 네트워크 연결 상태를 확인할 수 있으며, 펌웨어의 버전과, 연결 포트(2460)도 상시 확인할 수 있습니다.



펌웨어,ip, 포트, 연결상태 표시





dvswich server 와 zum ambe server  연결방법

라즈베리파이나, 리눅스에 dvswich server를 사용해 통신을 한다면 d-star의 경우 음질이 매우 나쁩니다.

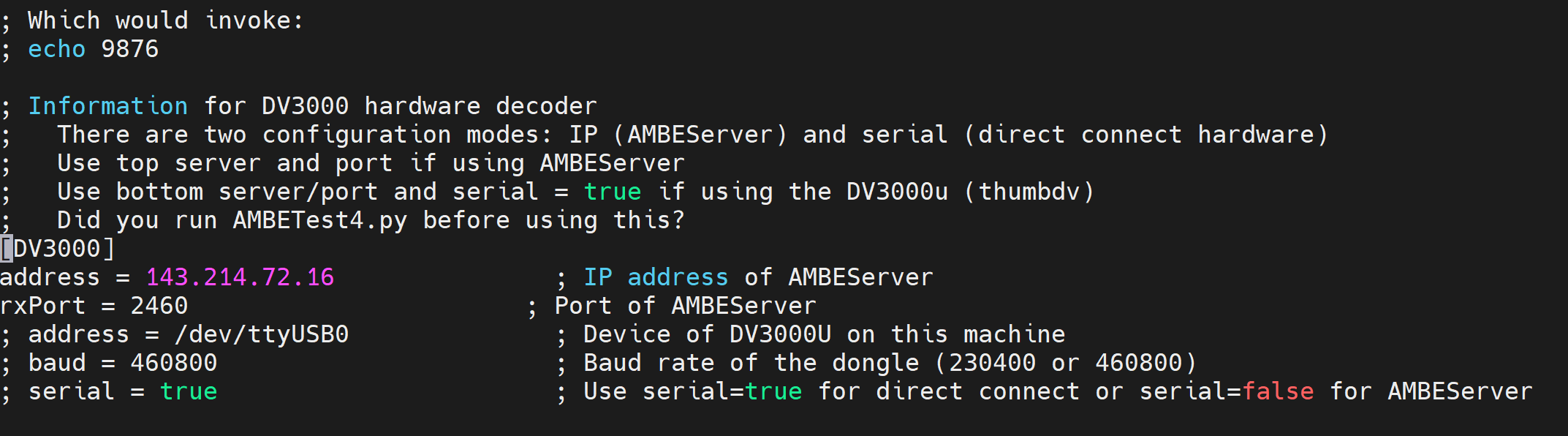

이를 개선하기위해 vocode로 연결할수있는데요. 물론 위에서 말한 serial mode로 셋팅후 USB로 연결할수있습니다.  또는 리눅스에서 dvs명령어로 설치할수도 있지만 /opt/Analog_Bridge/Analog_Bridge.ini 파일에서 맨아래 부분에 있는 서버정보만 입력해주면 된다.

[DV3000]
address = 143.214.72.16               ; IP address of AMBEServer
rxPort = 2460                         ; Port of AMBEServer















AMBE3003™ USB stick by DVMEGA  DVstick33

AMBE3033 칩이 새로 나왔습니다. 이 칩은 3개의 채널을 변환할 수 있습니다.

하나의 하드웨어에 포트를 나눠 3개의 채널을 사용합니다. DVstick30 제품이 95유로인데, 155유로로 홈페이지에서 할인 판매하고 있습니다. 구입 방법은 이메일로 문의를 하면 됩니다.

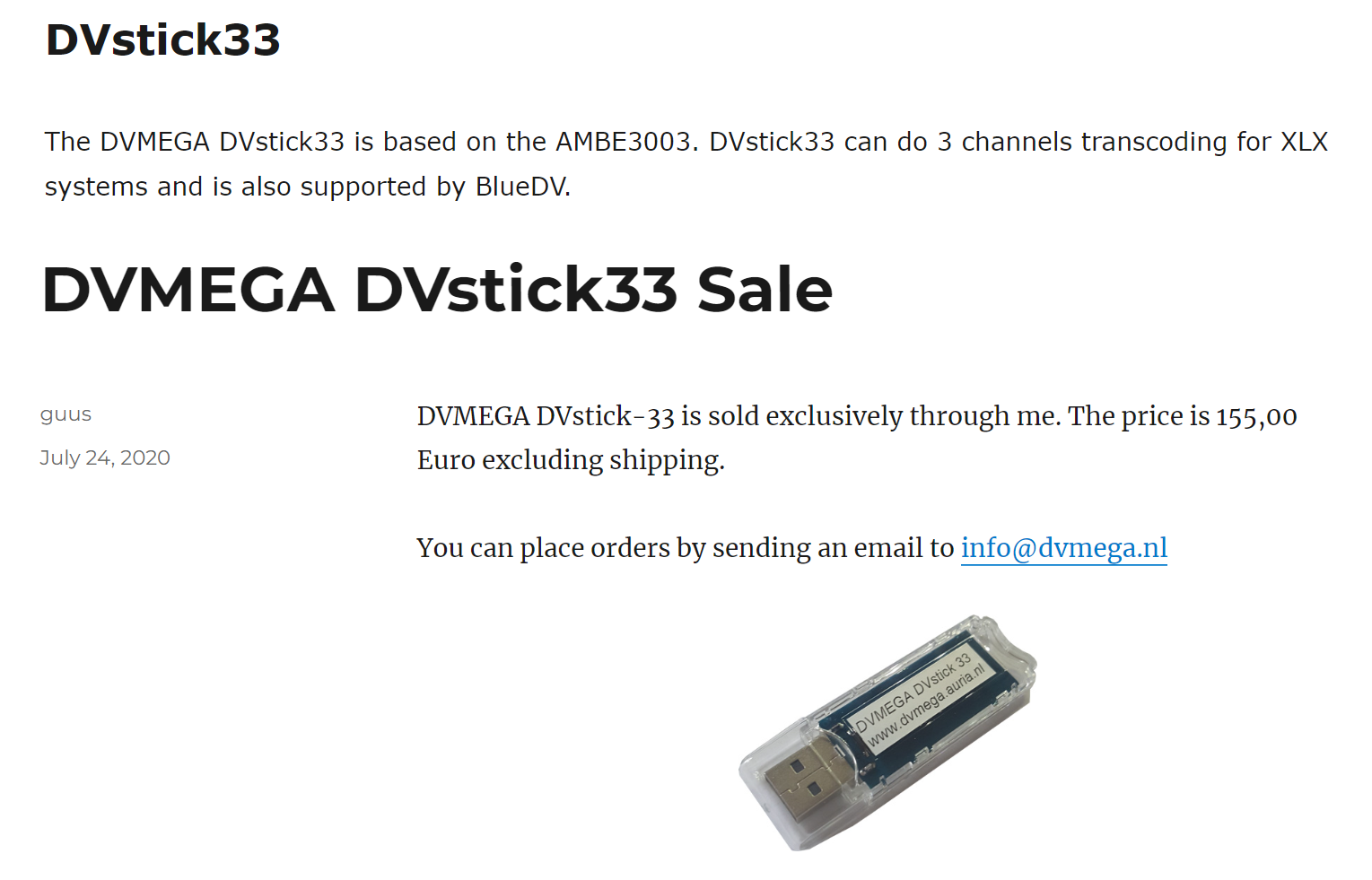

vistick33 구입처
