blueDV jumbospot 핸드폰으로 휴대용 핫스팟 만들기

 blueDV 안드로이드, 아이폰용 앱과 점보스팟을 hc-05 블루투스로 연결해서 핸드폰으로 휴대용 핫스팟 만드는 방법입니다. 상용제품으로 오픈스팟(openspot)이 있지만, 고가에 wifi 연결이 불편해, 대안으로 핸드폰에 바로 연결하는 hotspot 제작방법 소개합니다.





준비물

• 점보스팟
• hc-05 6pin 블루투스 모듈
• 아두이노 우노 (hc-05 셋팅용)
• 5V to 3.3V 전압 컨버터
• blueDV 앱
• 그 외 (점퍼 케이블 등)





제품 구입처는 아래와 같습니다.



jumbospot :

23037.0₩ 22% OFF|Simplex MMDVM 핫스팟 지원 P25 DMR YSF DSTAR NXDN, 라즈베리 파이 UHF VHF|텔레콤 부품| - AliE

https://link.coupang.com/a/bayTwr

최신 MMDVM 핫스팟 확장 보드 암 32 비트 라즈베리 파이 DSTAR P25 DMR





hc-05 블루투스 모듈 : https://smartstore.naver.com/openidea/products/4834257614

HC-05 블루투스 BLE 모듈 DIP [OPEN-TG01-001] : 오픈아이디어





아두이노 우노 : https://smartstore.naver.com/openidea/products/4828947476

아두이노 우노 R3 호환보드 CH340 [OPEN-TW03-001] : 오픈아이디어





3.3v 다운 전압 컨버터 : https://smartstore.naver.com/openidea/products/6838854280

DD4012SA 1A DC 4.75-40V to 3.3V DC 스텝 다운 컨버터 모듈 [OPEN-TA168-002] : 오픈아이디어





아두이노 우노 USB 데이터 케이블  : https://smartstore.naver.com/openidea/products/4846497742

USB 전원 케이블 : https://smartstore.naver.com/openidea/products/5793156687

점퍼선 : https://smartstore.naver.com/openidea/products/4846494005

OTG 케이블(젠더) : 휴대폰에 연결하기 위한 USB-C 타입 또는 마이크로 USB용 OTG : 다이소 마트

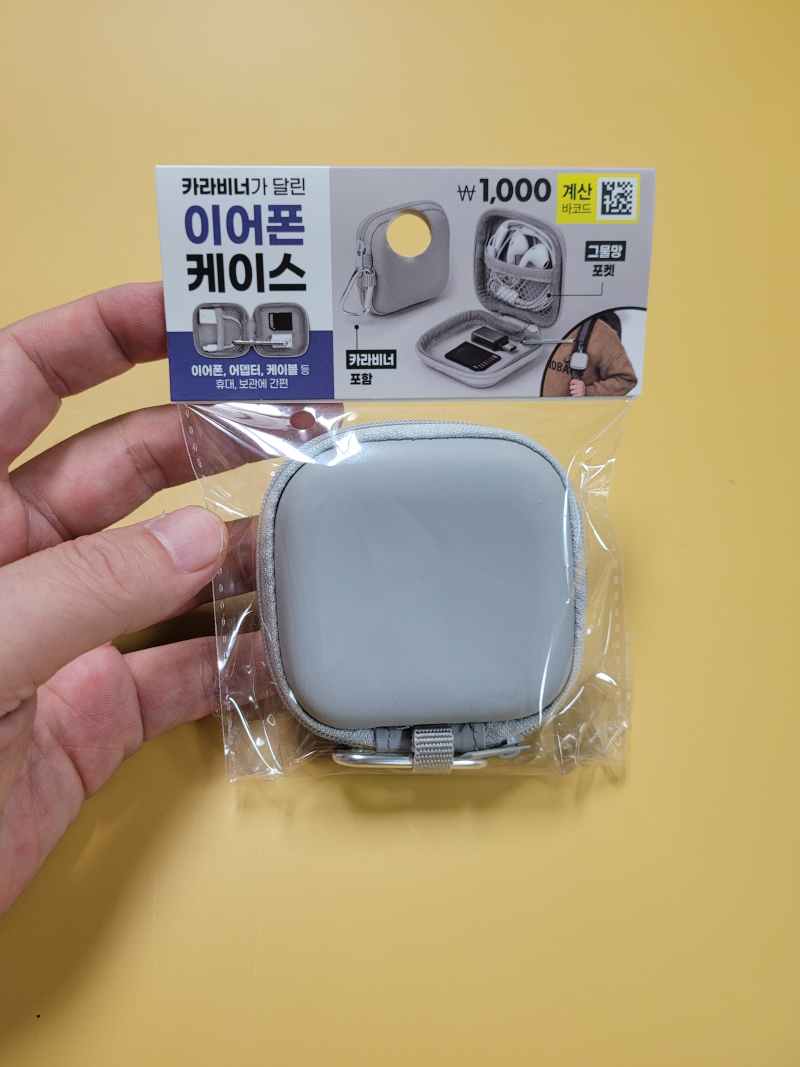

휴대용 케이스 : 다이소 마트

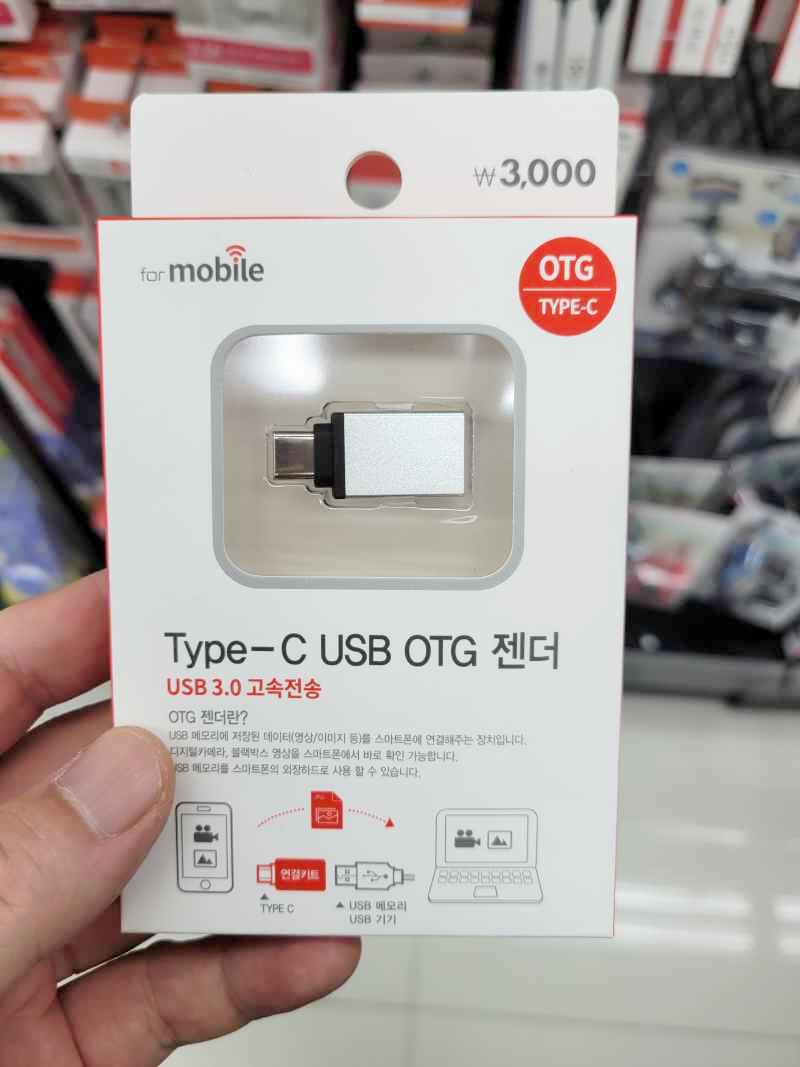

OTG젠더, 케이스





blueDV jumbospot 휴대용 핫스팟 만들기



1. hc-05 블루투스 모듈  설정하기  https://gnsnow.tistory.com/81



    동영상과 사이트를 참고해 다음을 변경합니다.

• 블루투스 모듈 이름 : BlueStack
• 통신속도 : 115200
• 패스워드 : 1234

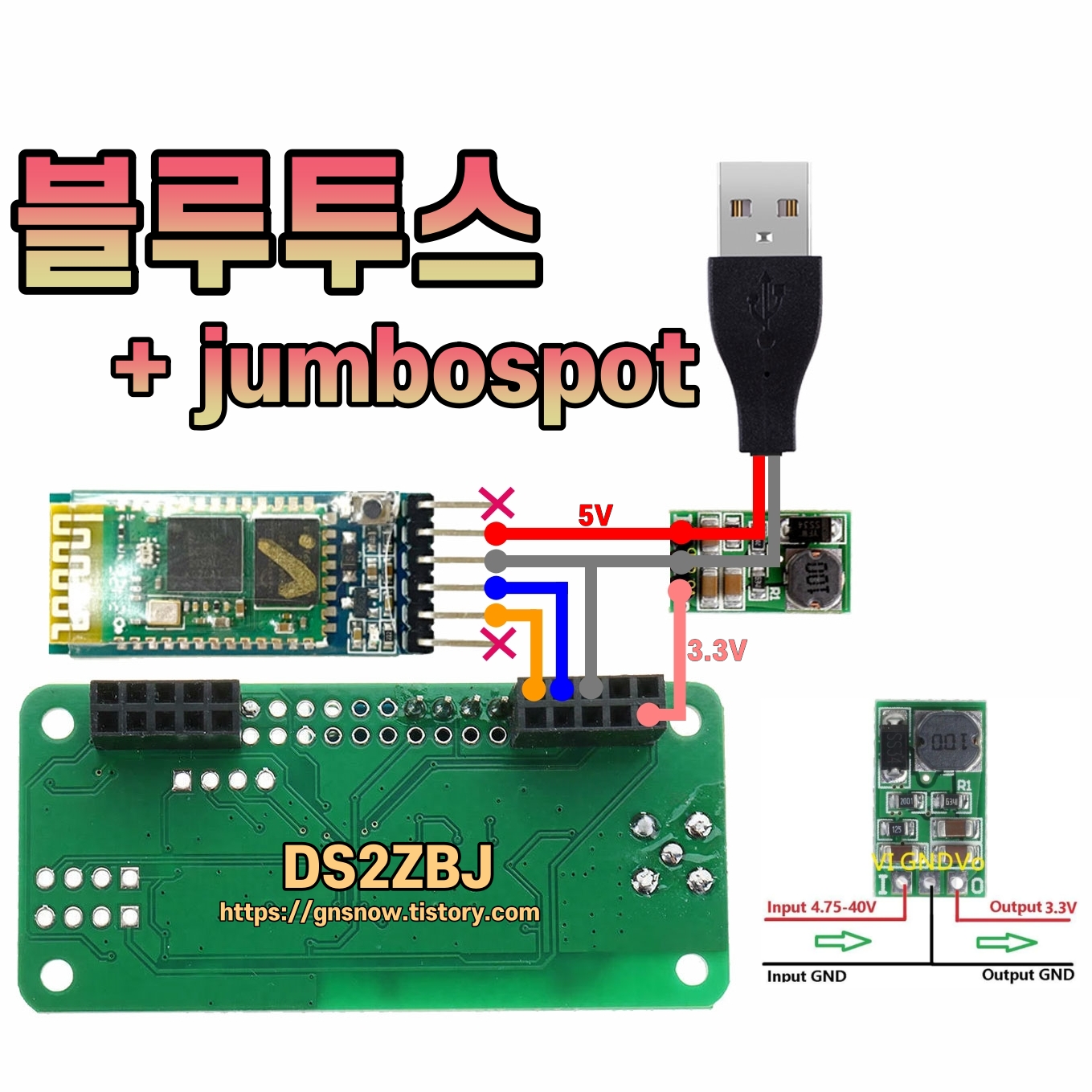

2. 블루투스 모듈과 hc-05, usb전원 배선도 (연결방법)

블루투스 모듈은 5V를 사용하고, jumbospot은 3.3V로 동작합니다. 5볼트 전원은 요즘 주위에서 흔한 USB로 컴퓨터, 노트북이나, 핸드폰 충전기, 보조배터리 등에 연결하고, 전압 다운 컨버터를 사용해 3.3V로 변환시켜 점보스팟에 공급합니다.



배선도







3. BlueDV 설치 및 환경설정

핫스팟 소프트웨어인 블루 디브이는 가장 많이 사용하는 윈도우용 외 이동식 핸드폰, 패드에 설치하는 안드로이드용(갤럭시 등), IOS(아이폰 등)용 앱이 있습니다.  안드로이드용 앱은 플레이 스토어에서 'bluedv'로 검색해 설치합니다.

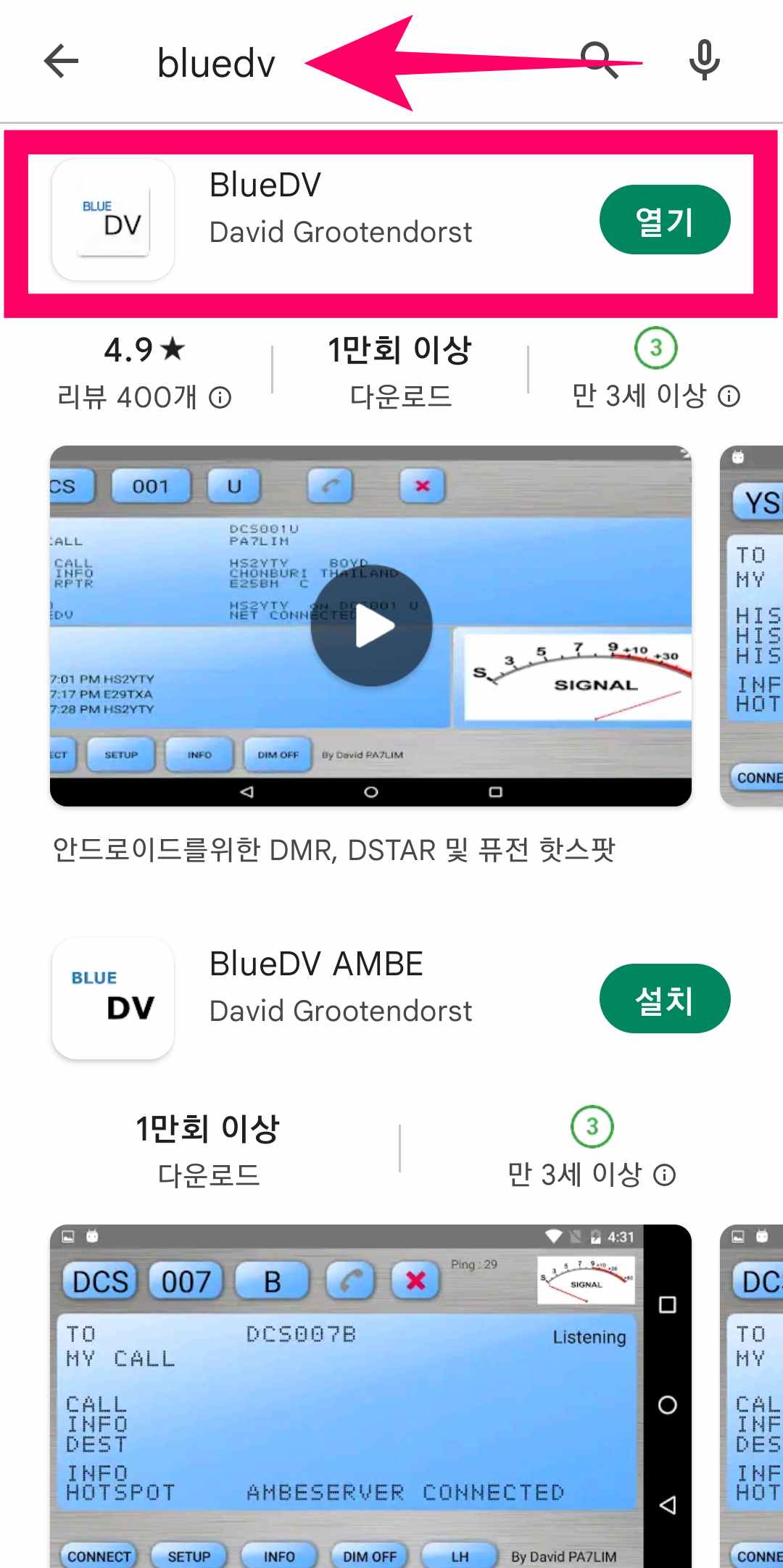

store에서 blueDV 검색







blueDV 환경설정 하기

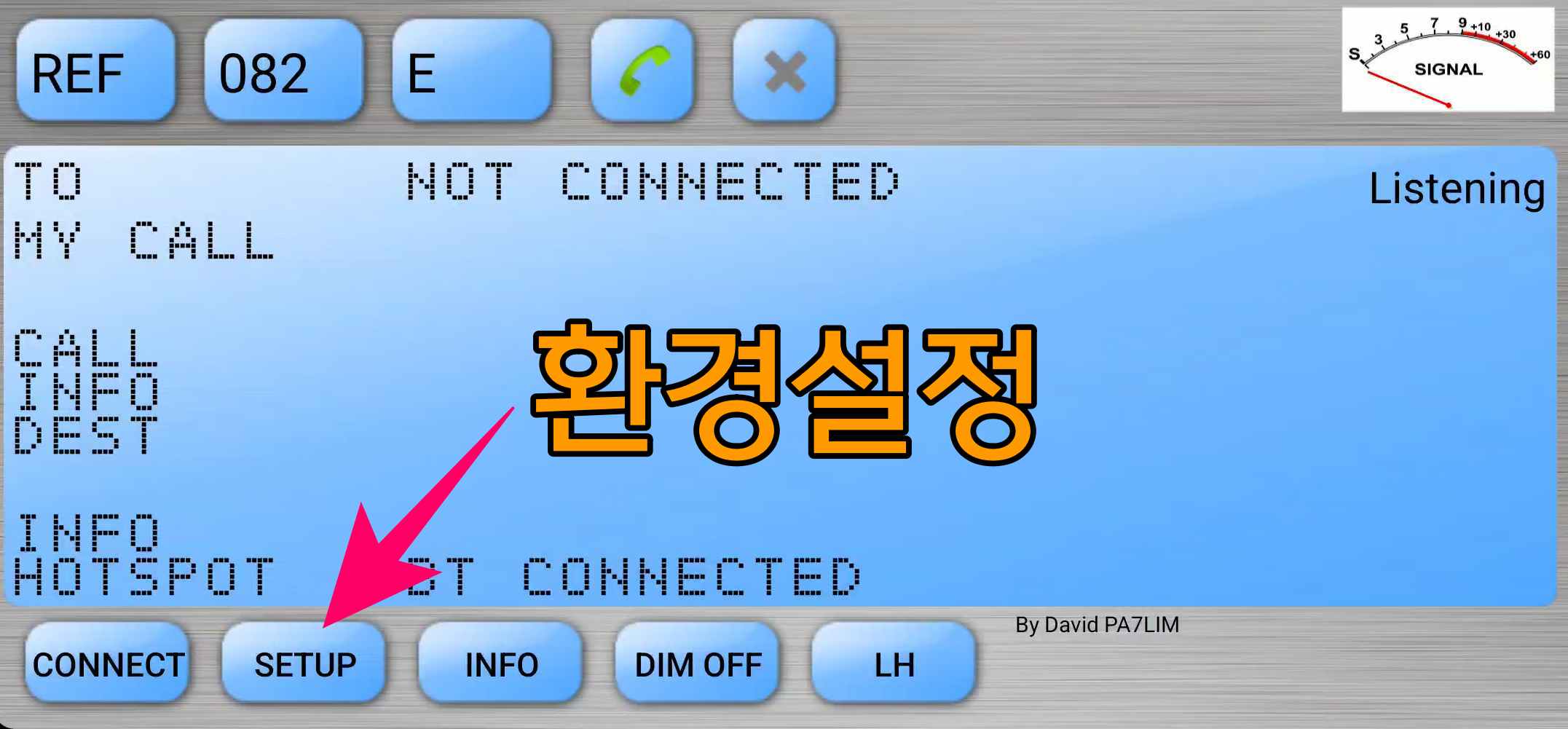

앱 설치 후 실행하고 setup메뉴에서 환경 설정합니다.

• CallSing  : 본인의 콜싸인을 입력합니다.
• DMRI id  : 본인의 DMR 아이디를 입력합니다.
• 사용 주파수  : 사용하고 싶은 주파수를 설정합니다. (예제는 433.450Mhz)

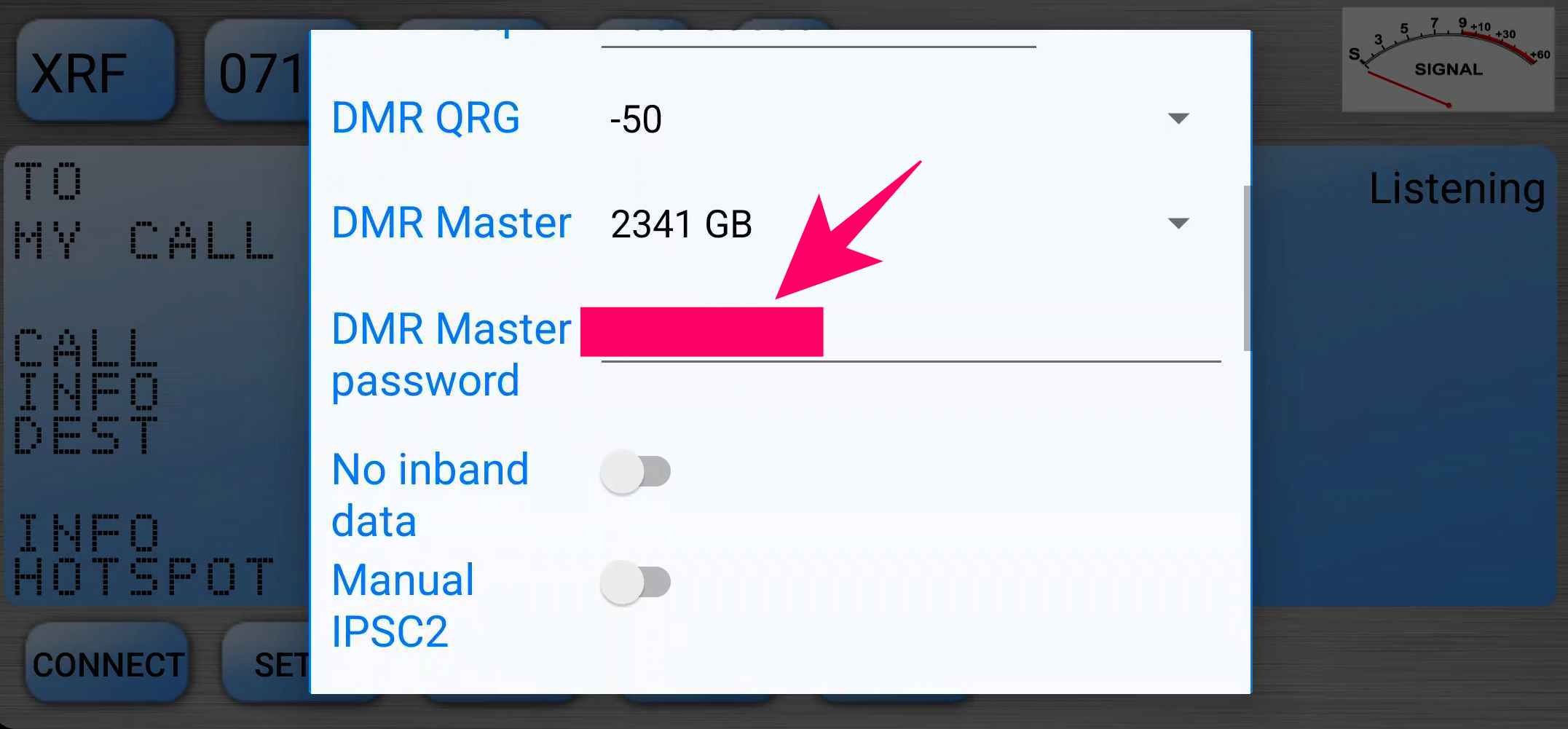

• brandmester 보안키

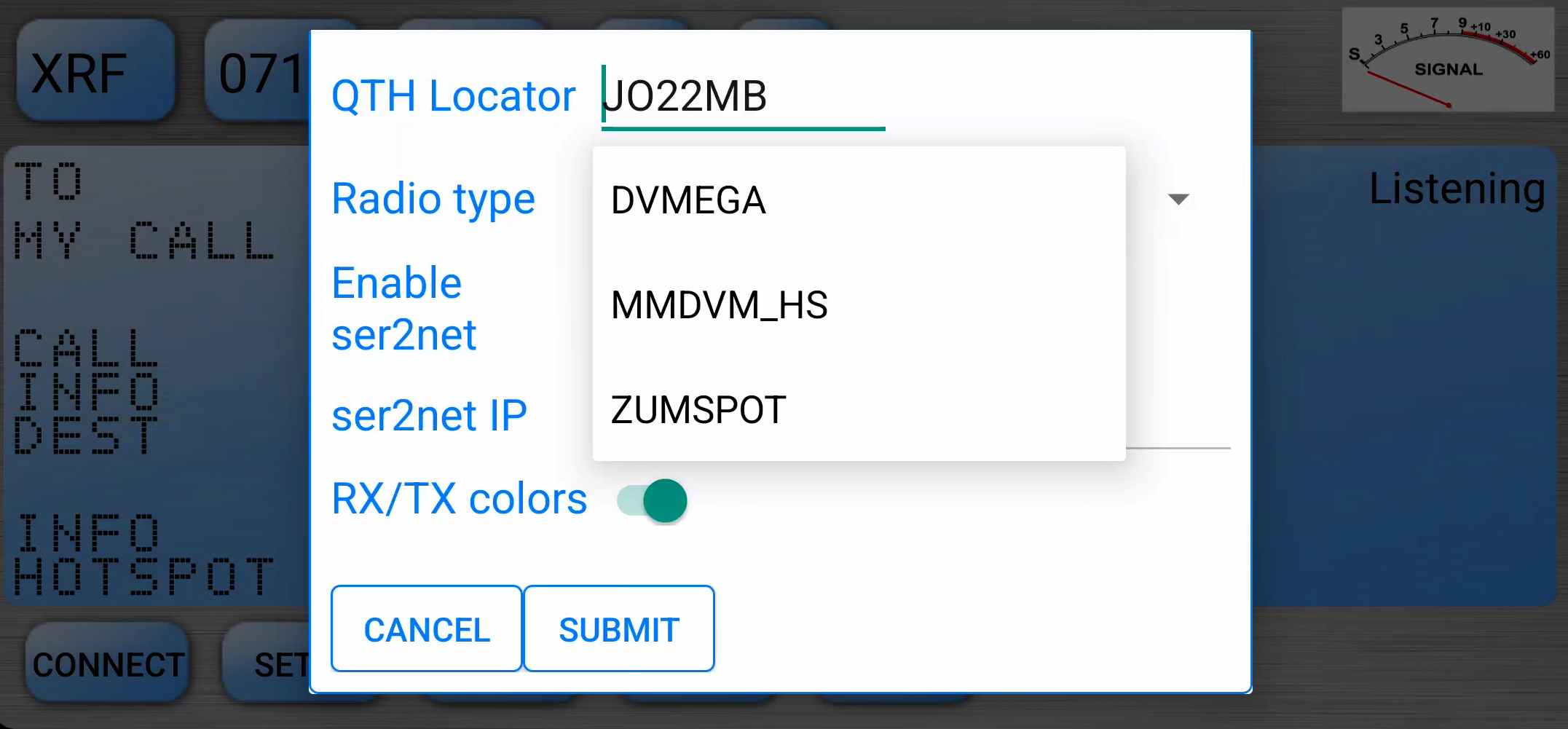

• Radio Type : 'DVMEGA'로 변경





blueDV앱에서 설정

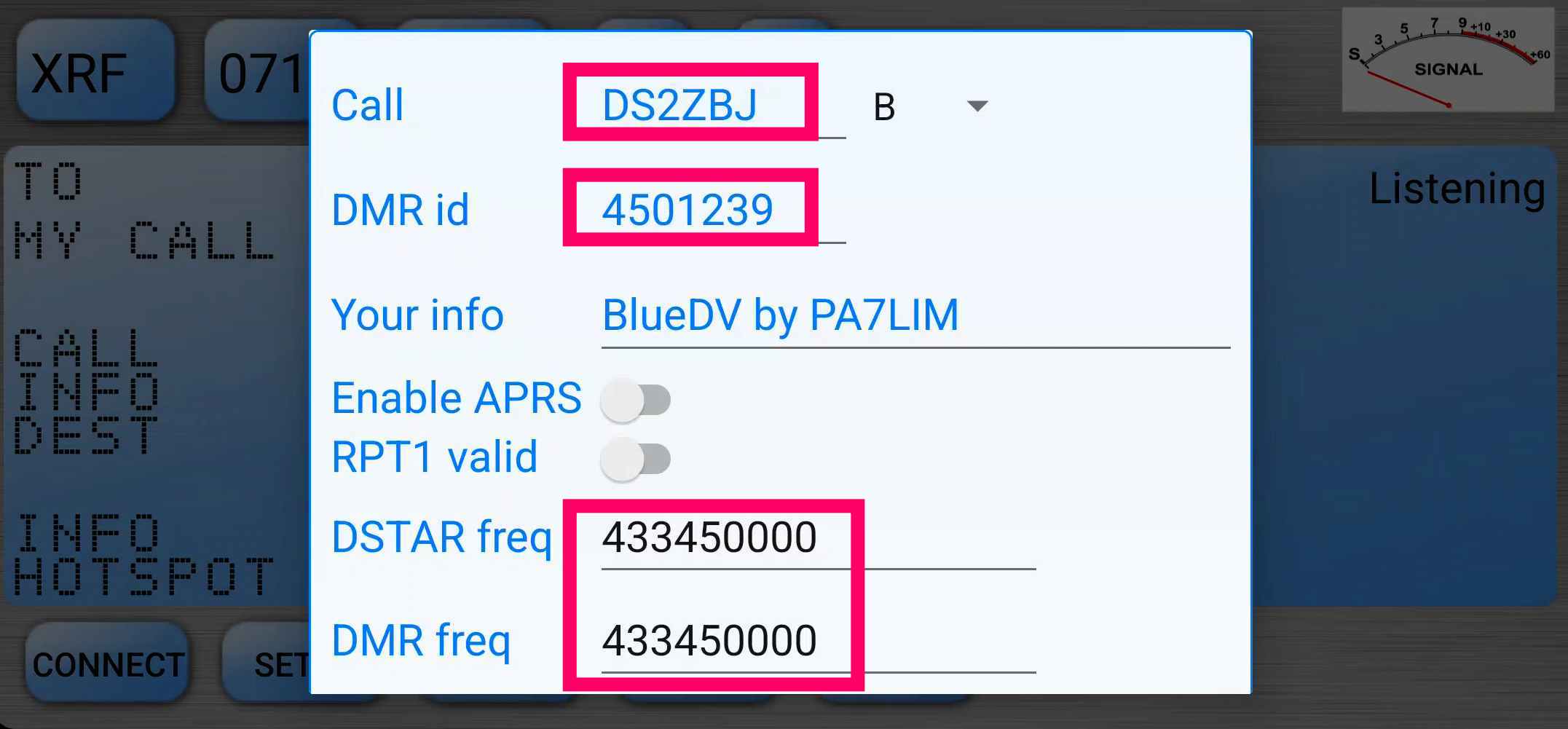

blueDV앱에서 콜싸인, dmr id, 사용주파수, bm보안키입력

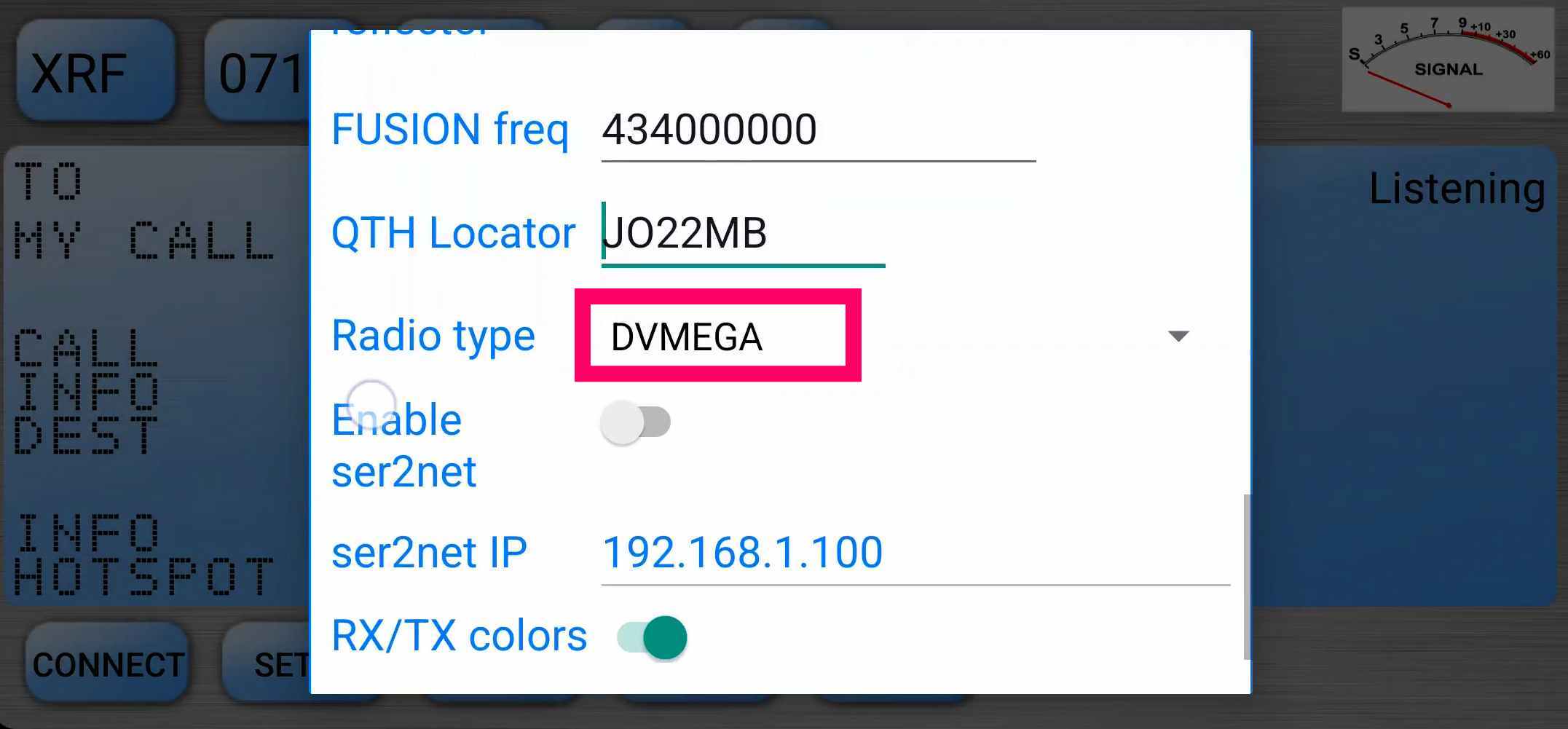

라디오 타입을 dvmega로변경





blueDv 통신 모드 변경하기

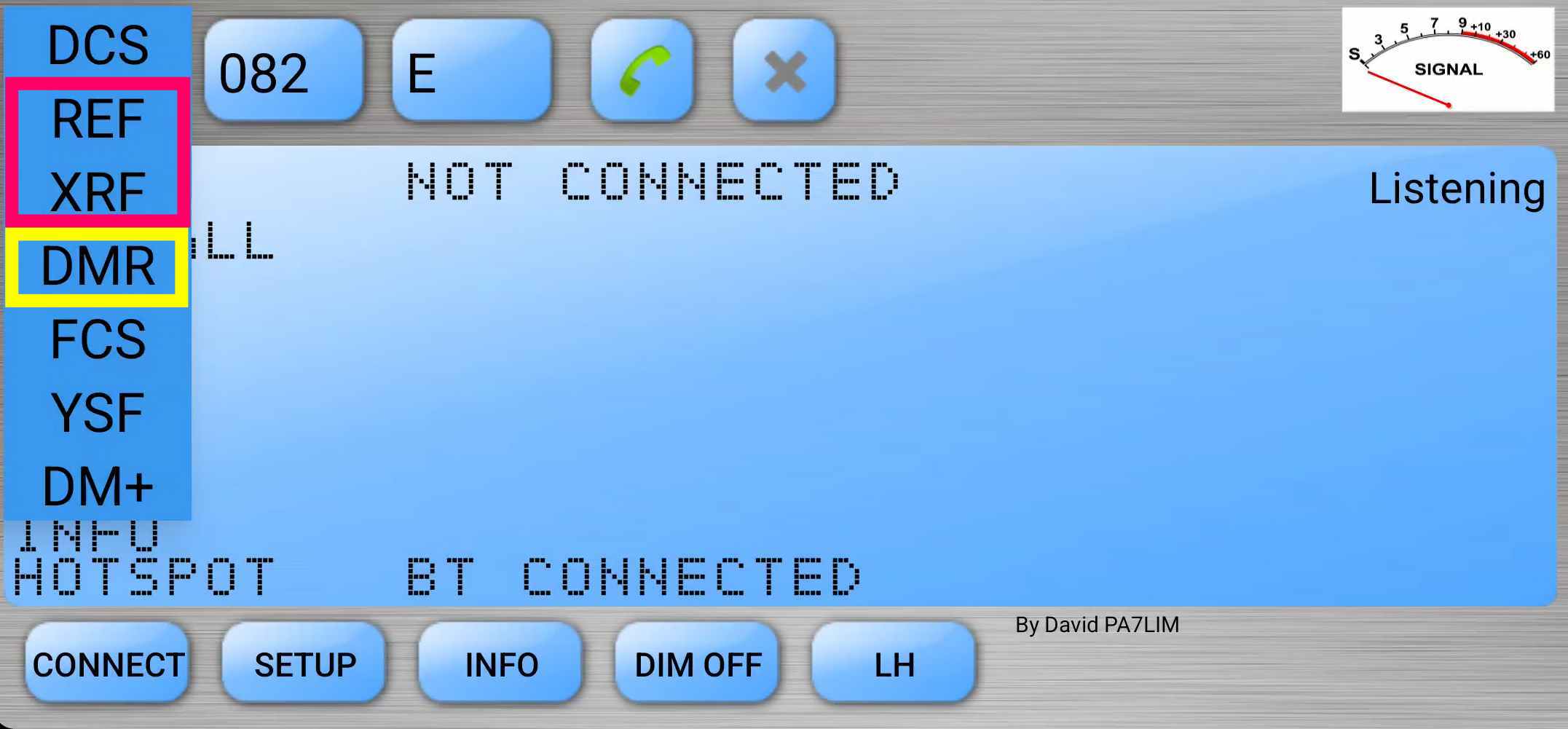

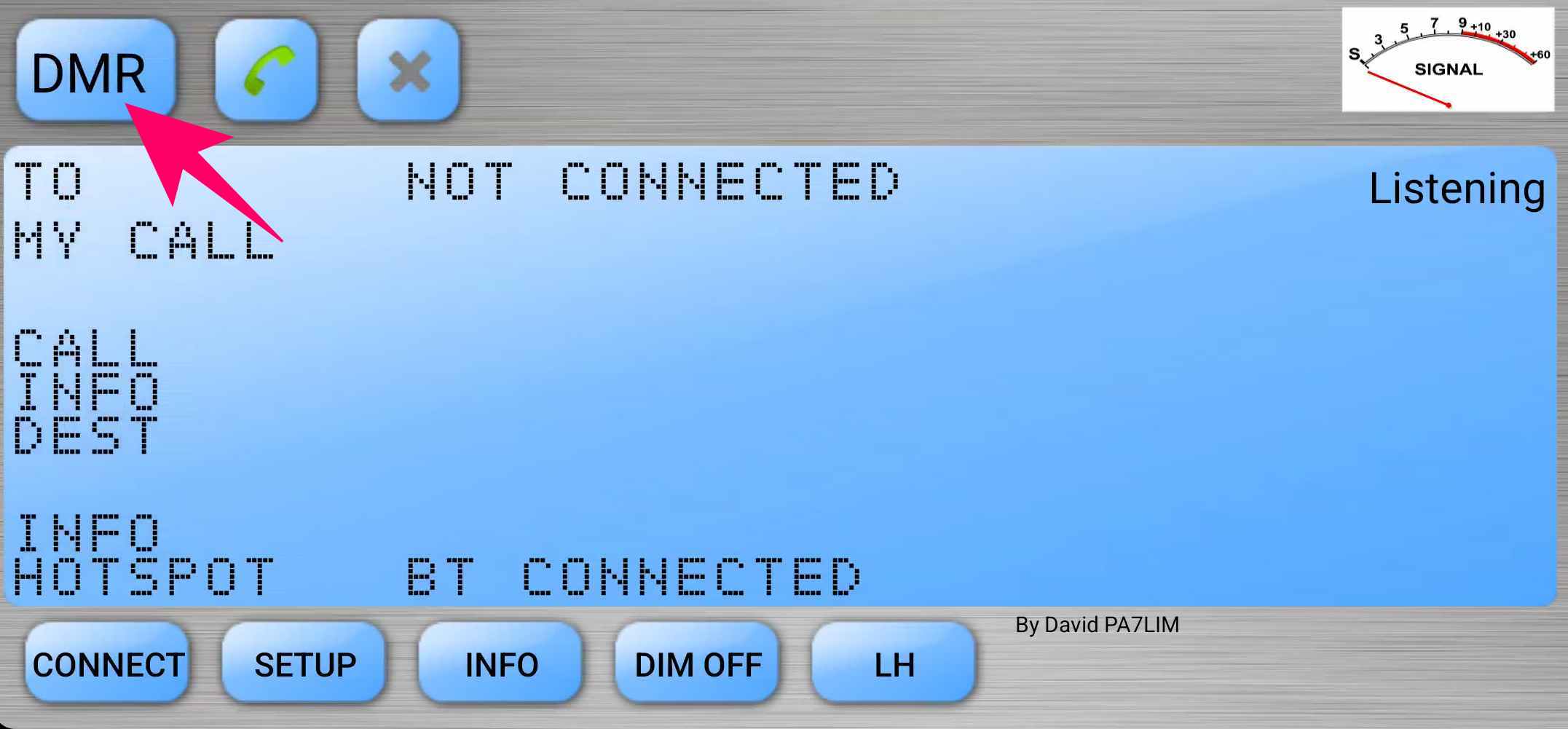

통신 모드는 화면 좌측 상단에서 DMR, D-STAR(REF, XRF), YSF 등으로 바꿀 수 있습니다.

적절한 모드를 선택후, 녹색아이콘으로 연결합니다.

dmr,dstar 통신모드 변경하기

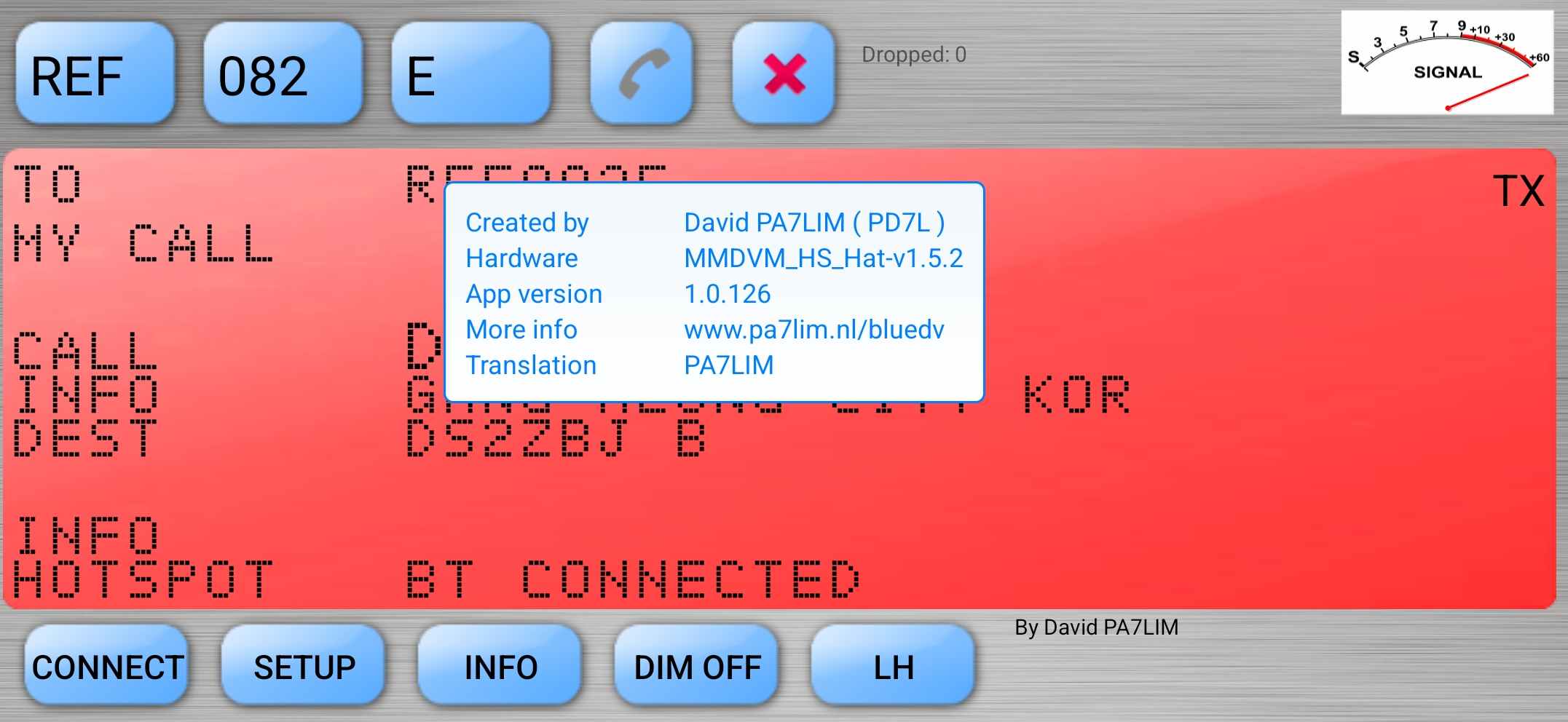

아래 그림은 REF082 E에 연결한 에코테스트 화면이며, 'INFO'메뉴로 점보스팟의 펌웨어를 확인 (현재 1.5.2 버전) 할 수 있으며, D-STAR의 경우 접속이 원활하지 않을 때 아래의 링크를 참조해 펌웨어를 다운그레이드(1.3.3 버전) 하면 됩니다.





jumbospot 펌웨어 다운그레이드 업그레이드 초간단 방법

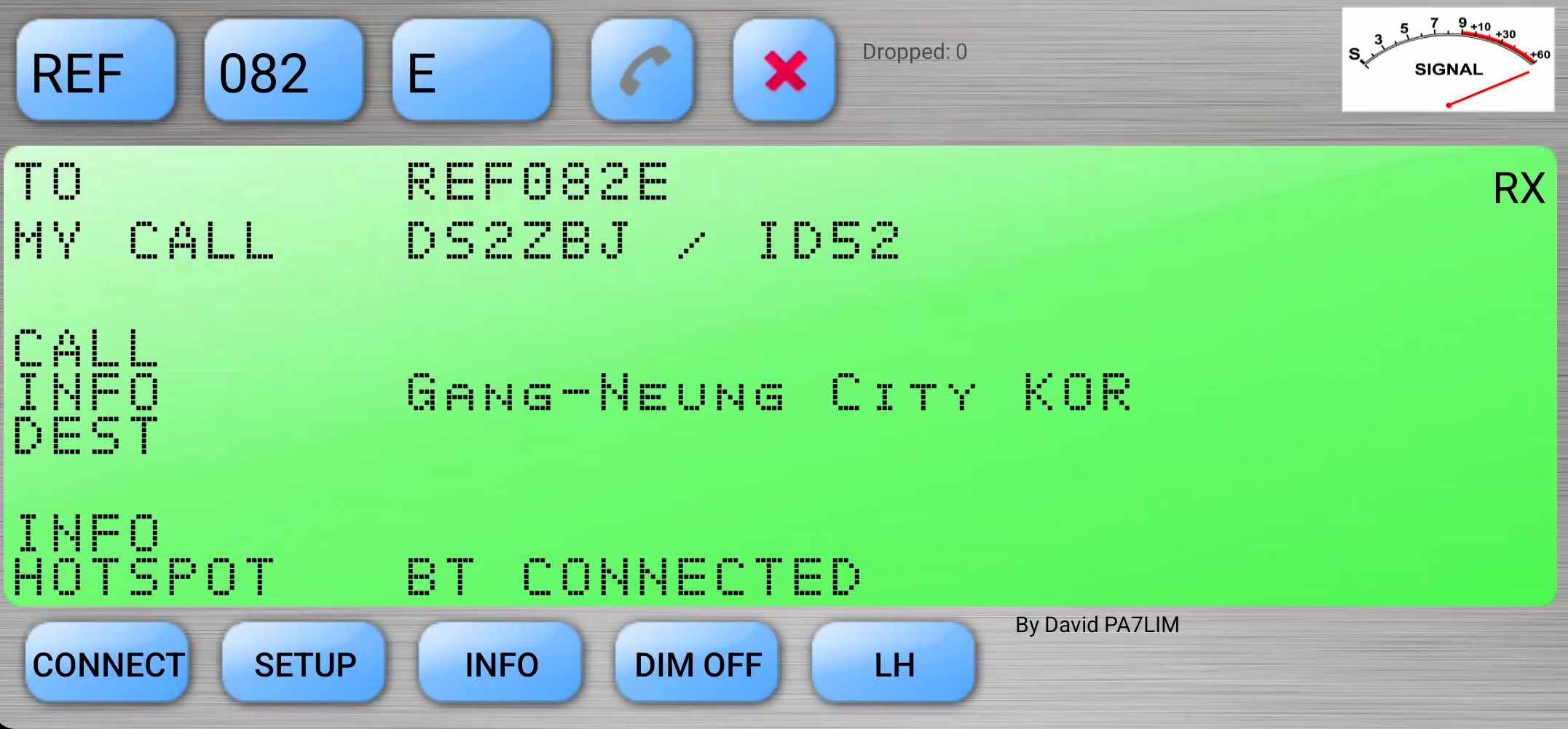

송수신화면 및 jumbospot 펌웨어 확인

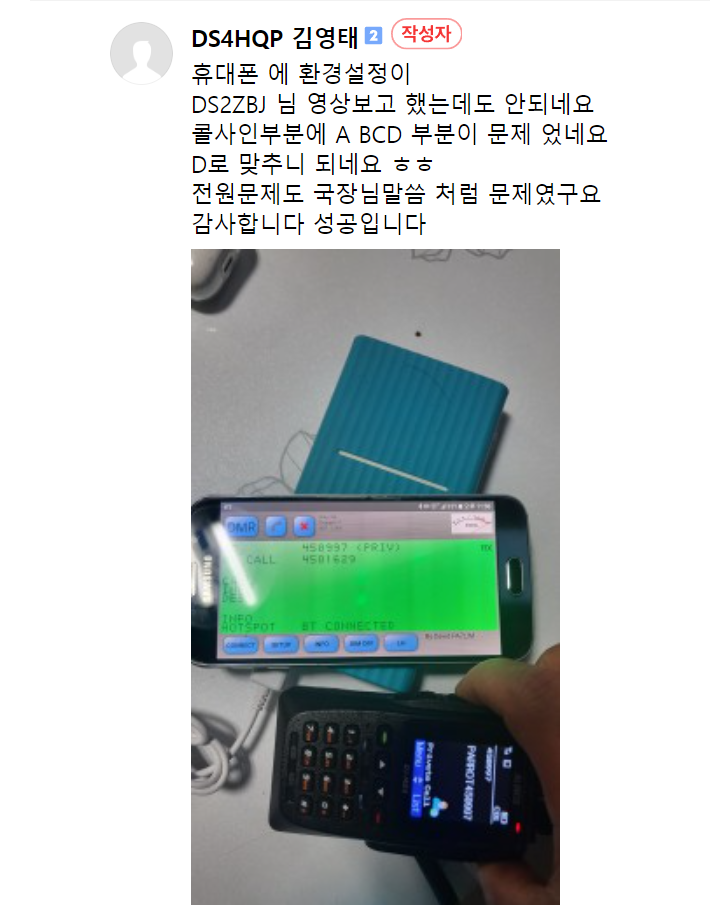

DMR접속에서 접속이 안될때 콜싸인 부분에서 D로 맞추니된다는 보고가 있습니다. DMR사용자님들은 확인하시기 바랍니다.









모바일 BleDV 끊김 현상

핸드폰 블루 디브이를 사용하다 보면 끊어지는 증상이 생긴다고 들 하십니다. 이는 송신자뿐 아니라, 수신자 입장에서 더 답답한 일입니다.  방금 호출을 해서 회신을 했는데 회신이 없으면 더욱더 답답함을 느끼기 때문입니다.



반드시 아래 조치후,  핸드폰 화면이 꺼진 상태(핸드폰 절전모드)에서도 에코테스트 성공 확인 후에 실제 교신을 하시기 바랍니다.



일반적인 상황에서 연결이 끊어지는  현상은 두 가지 문제로 기인합니다.

• 데이터 연결 끊김
• 앱 종료(절전모드 전환)

blueDV 앱은 DMR, D-STAR 등 서버와 상시 연결이 되어 있어야 합니다.

무선(Wifi)으로 연결하셨으면, 수신 커버리지 지역을 벗어나면 끊어지는 것은 당연하지만, 특히 LTE,5G 핸드폰 데이터를 사용할 때 끊어지는 문제는 핸드폰 설정에 관한 것입니다.  핸드폰은 데이터 용량과 배터리 사용을 줄이기 위해 활성화되지 않은 상태(화면에 띄워져 있지 않은 어플)는 데이터 사용중지와, 앱을 절전상태로 바꿉니다.



또한 다른 어플이 활성화되는 상황으로 예를 들면 교신 중, 전화를 받으면 전화 어플이 활성화되고, blueDv어플은 비활성화되고 백그라운드에서 실행되어 연결이 끊어집니다. 하지만 카카오톡과 같이 핸드폰 화면이 꺼져있는 절전상태에 있더라도, 메시지 수신을 하고, 알림을 띄워주는데요. 이는 백그라운드에서도 데이터 사용 허용과, 앱을 절전하지 않기 때문입니다.



blueDV도 애플리케이션 설정에서 바꿔주면 됩니다.



• blueDV 모바일 데이터 사용 및 배터리 절전 해제하기
• 안드로이드 폰에서  '설정' 실행
• 애플리케이션 접속

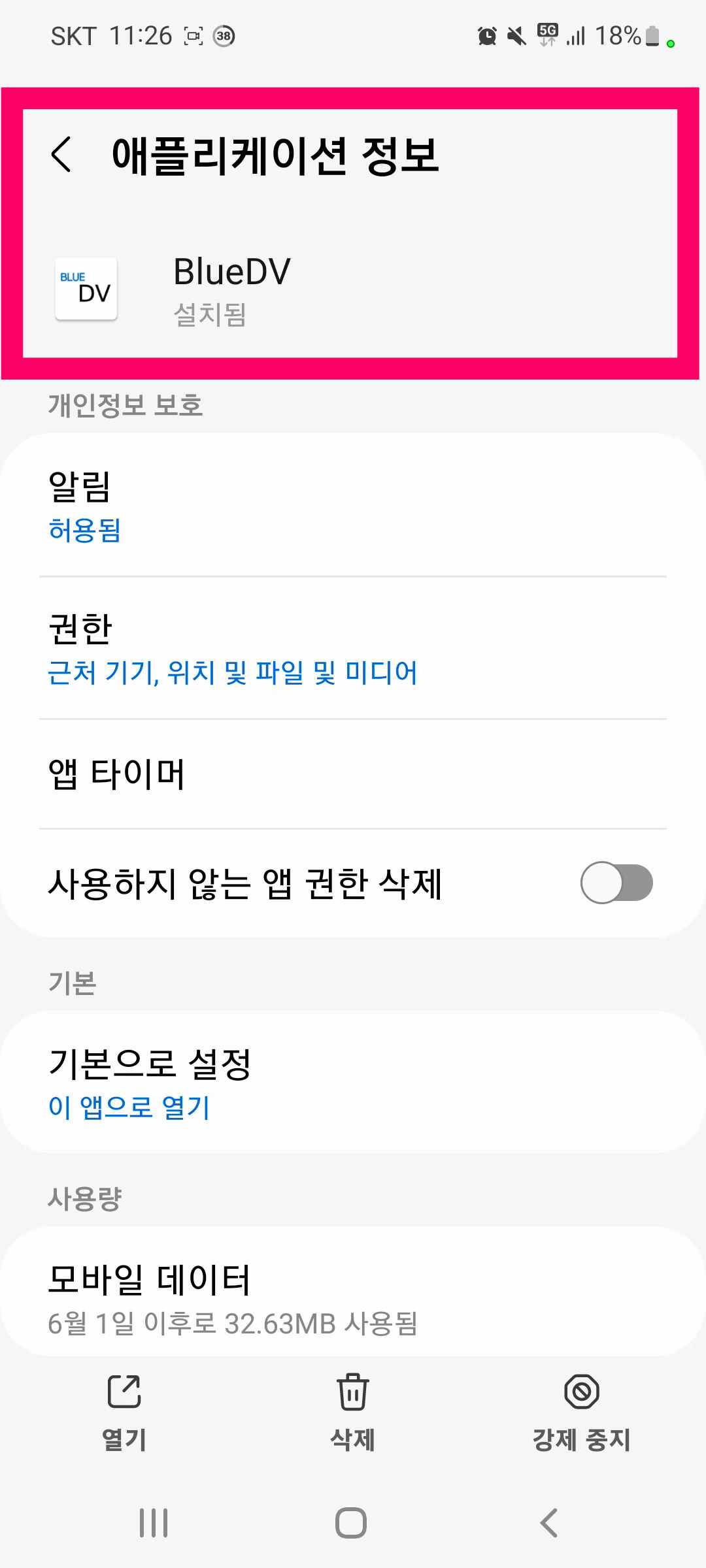

• 설치된 앱 목록 중에서 'BlueDV' 선택

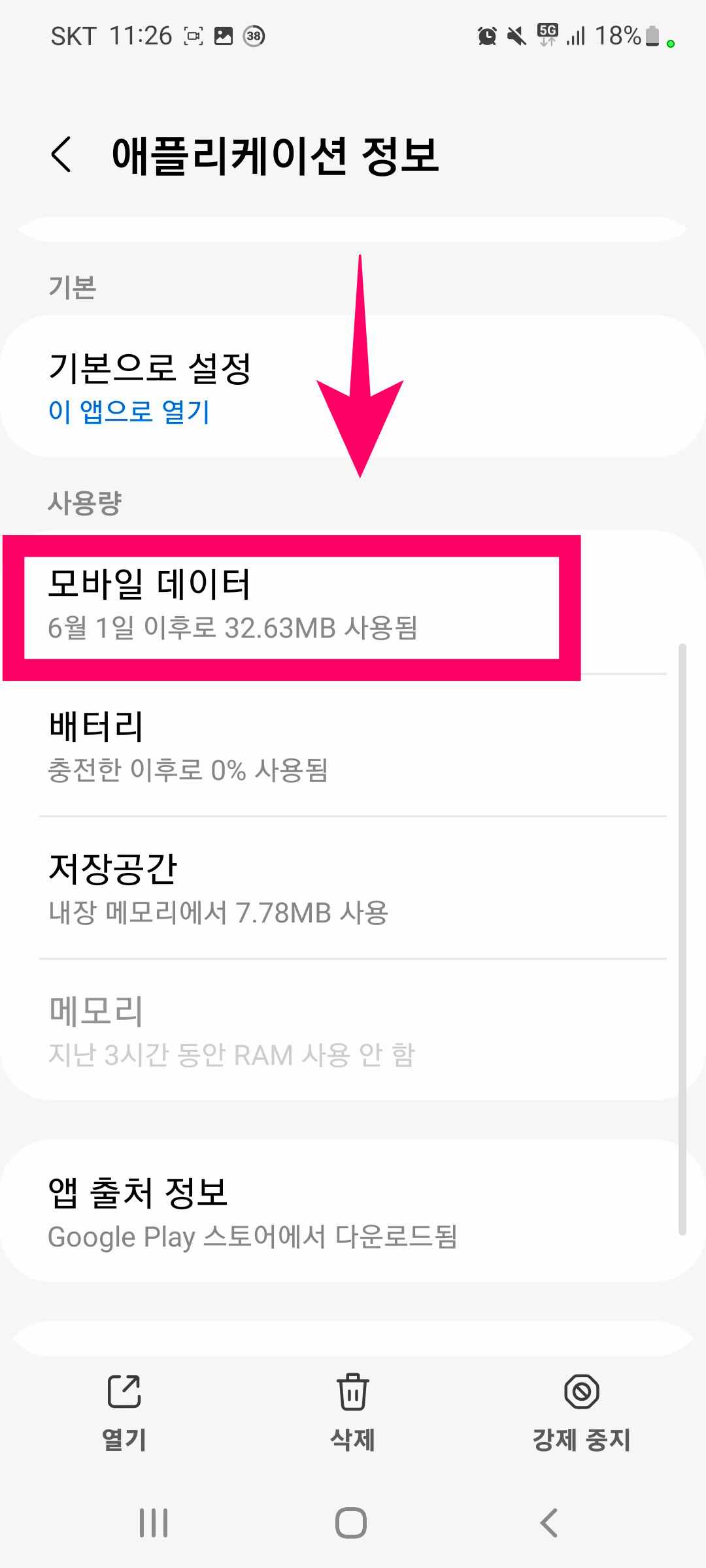

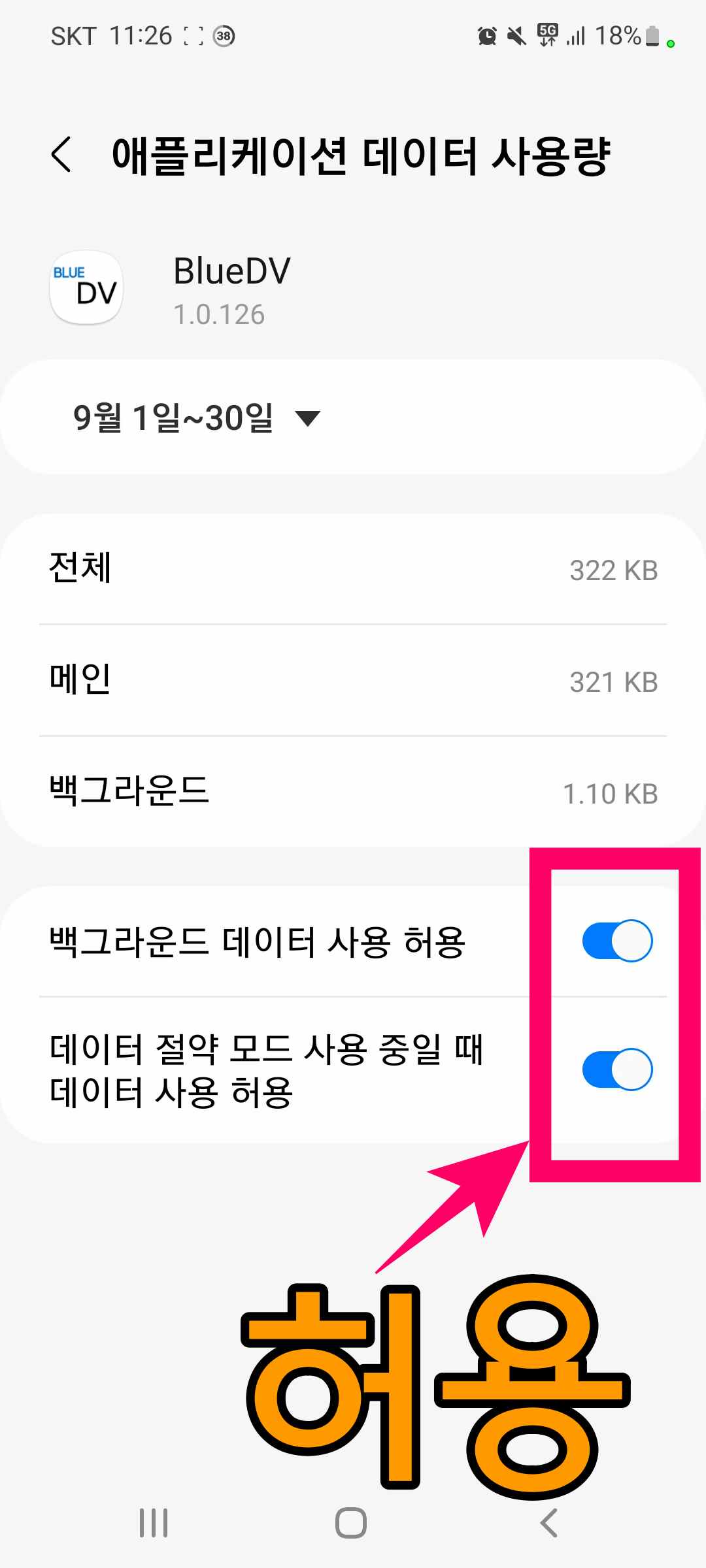

• 화면을 내려서 '모바일 데이터' 선택  후 '백그라운드 데이터 사용 허용'과, '데이터 절약 모드 사용 중일 때 데이터 사용 허용' 활성화

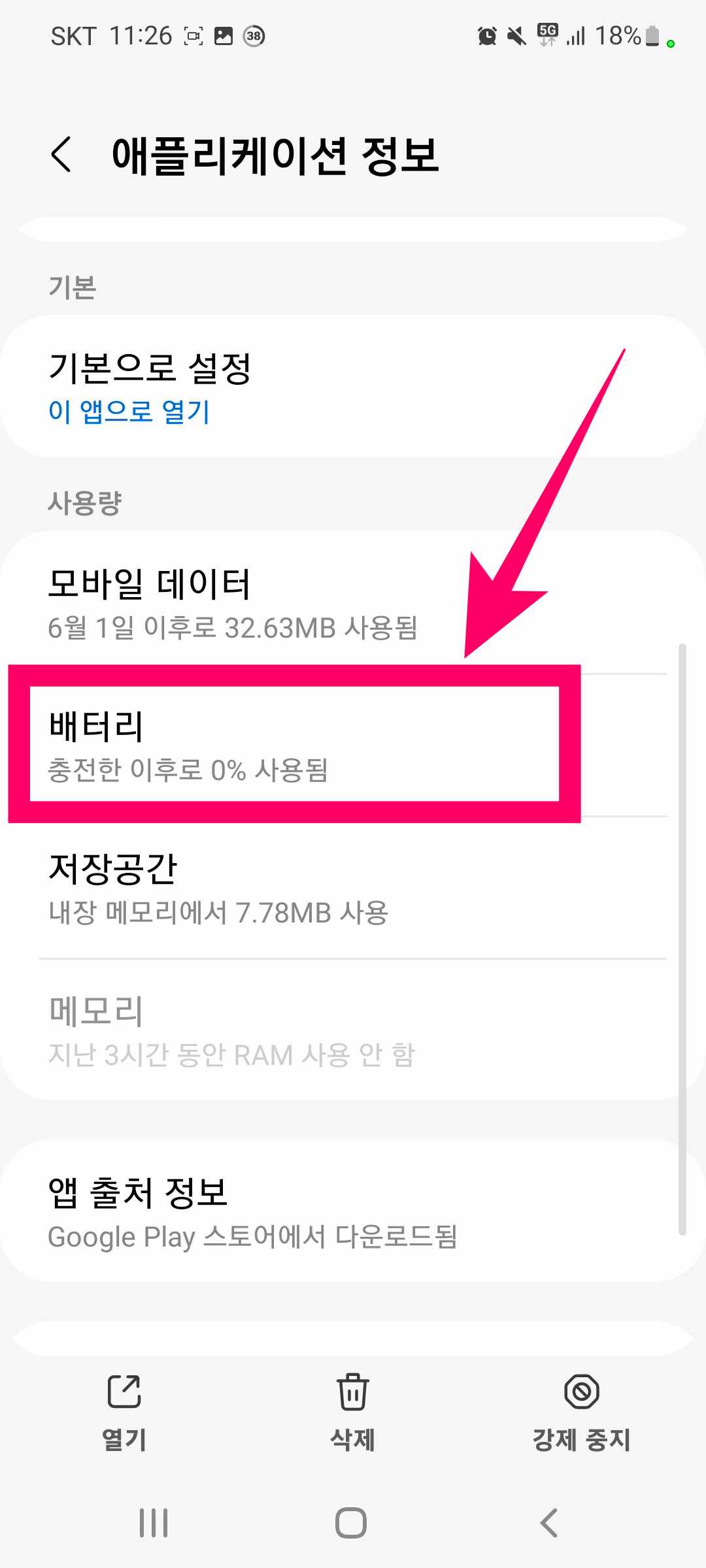

• '배터리' 선택후 '제한없음'으로 변경









설정에서 애플리케이션 blueDV확인















백그라운드 데이터 사용 허용

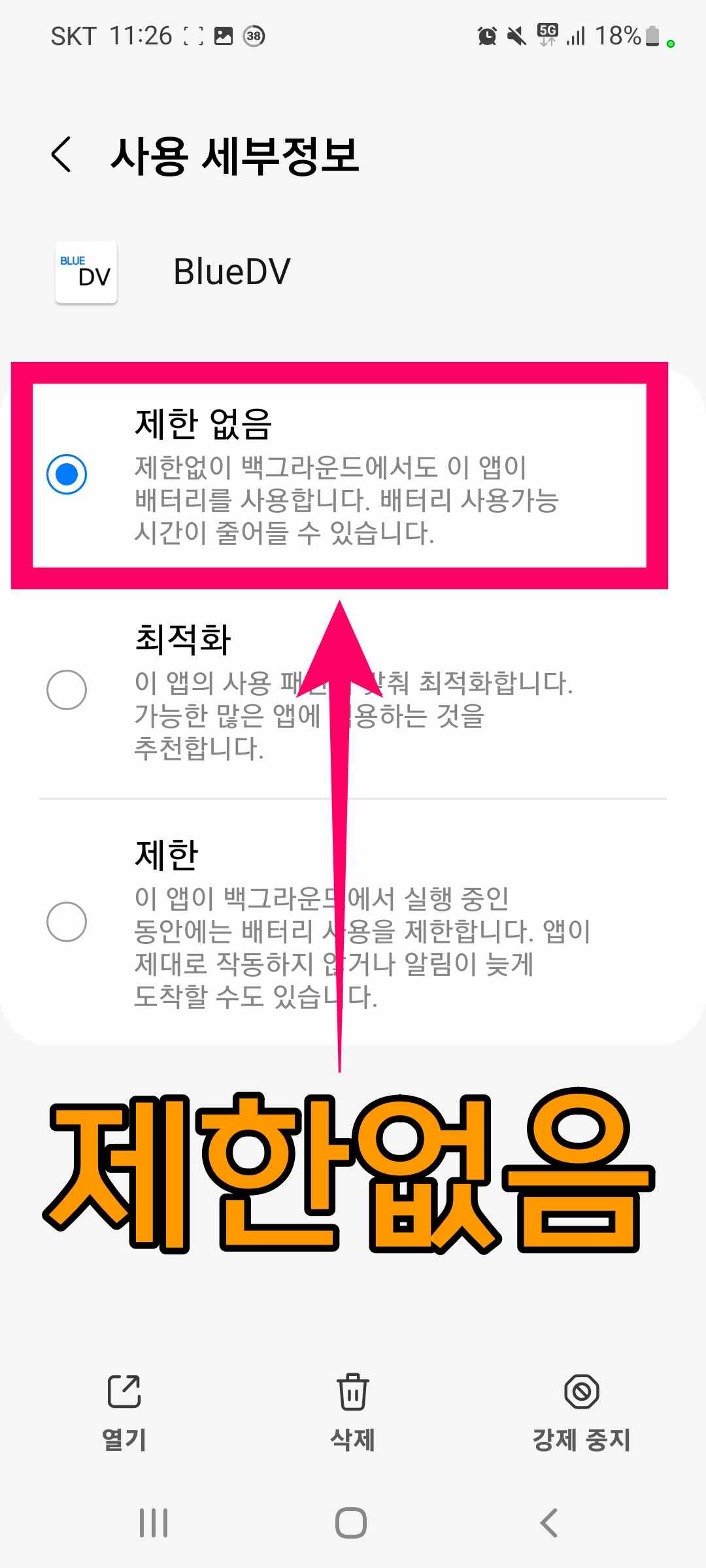

절전모드에서 베터리 사용 제한 풀기



데이터 사용과 베터리 사용제한을 풀었습니다.

데이터는 음성데이터로 데이터량 많지 않습니다. 위와 같이 모니터링도 할 수 있습니다.







배터리 절약하기

핸드폰에서 가장 많은 배터리를 사용하는 것은 디스플레이(화면)입니다.

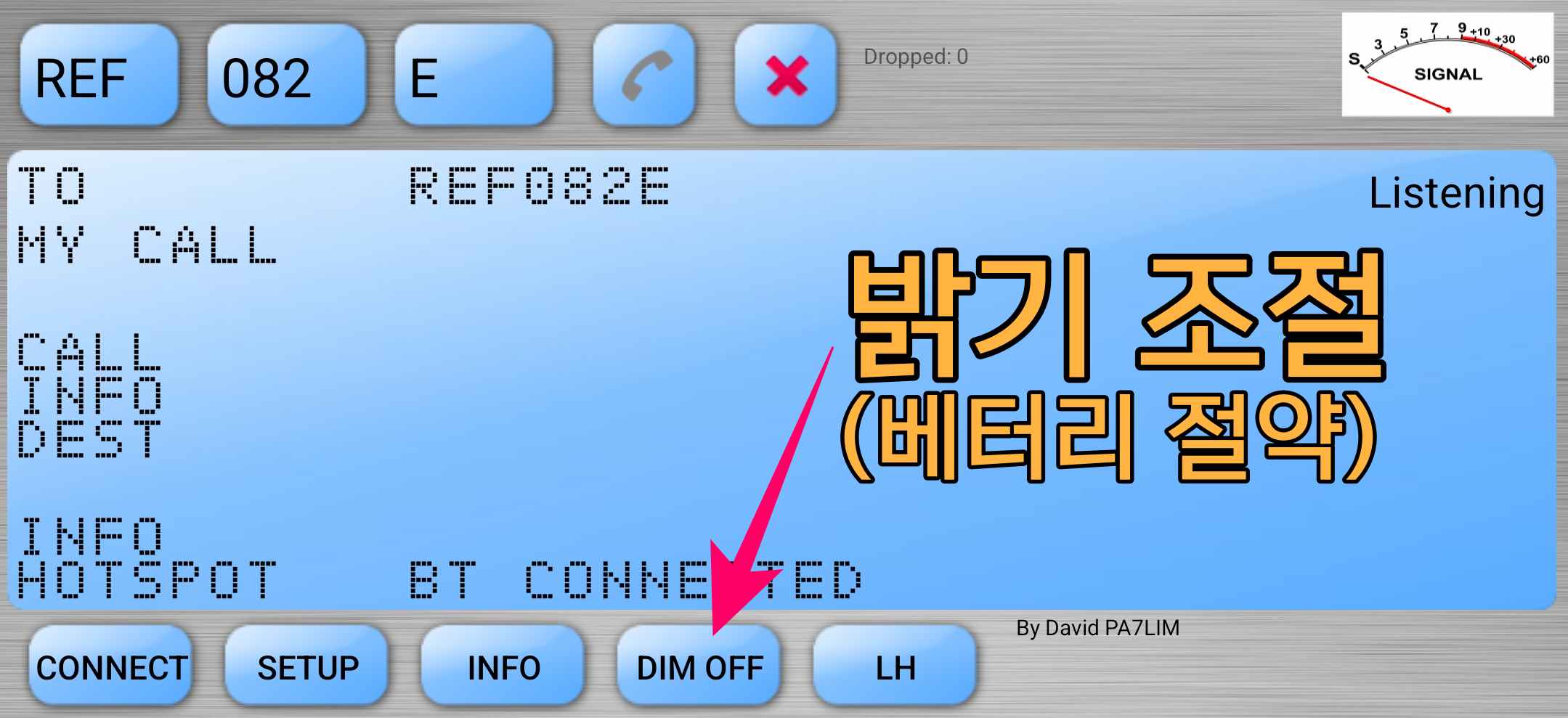

blueDV를 핸드폰에 띄워놓고 사용하실 때는 'DIM OFF'로 화면을 어둡게 하면 배터리를 절약할 수 있습니다.

화면어둡게





이상으로 핸드폰으로 dmr, d-star  등 이동용 DV 통신하는 핫스팟 제작방법에 대해 설명드렸습니다.
