icom IC-905 VHF UHF SHF 무전기 새로운 점과 특징
- 아마추어무선(HAM)
- 2022. 8. 21.

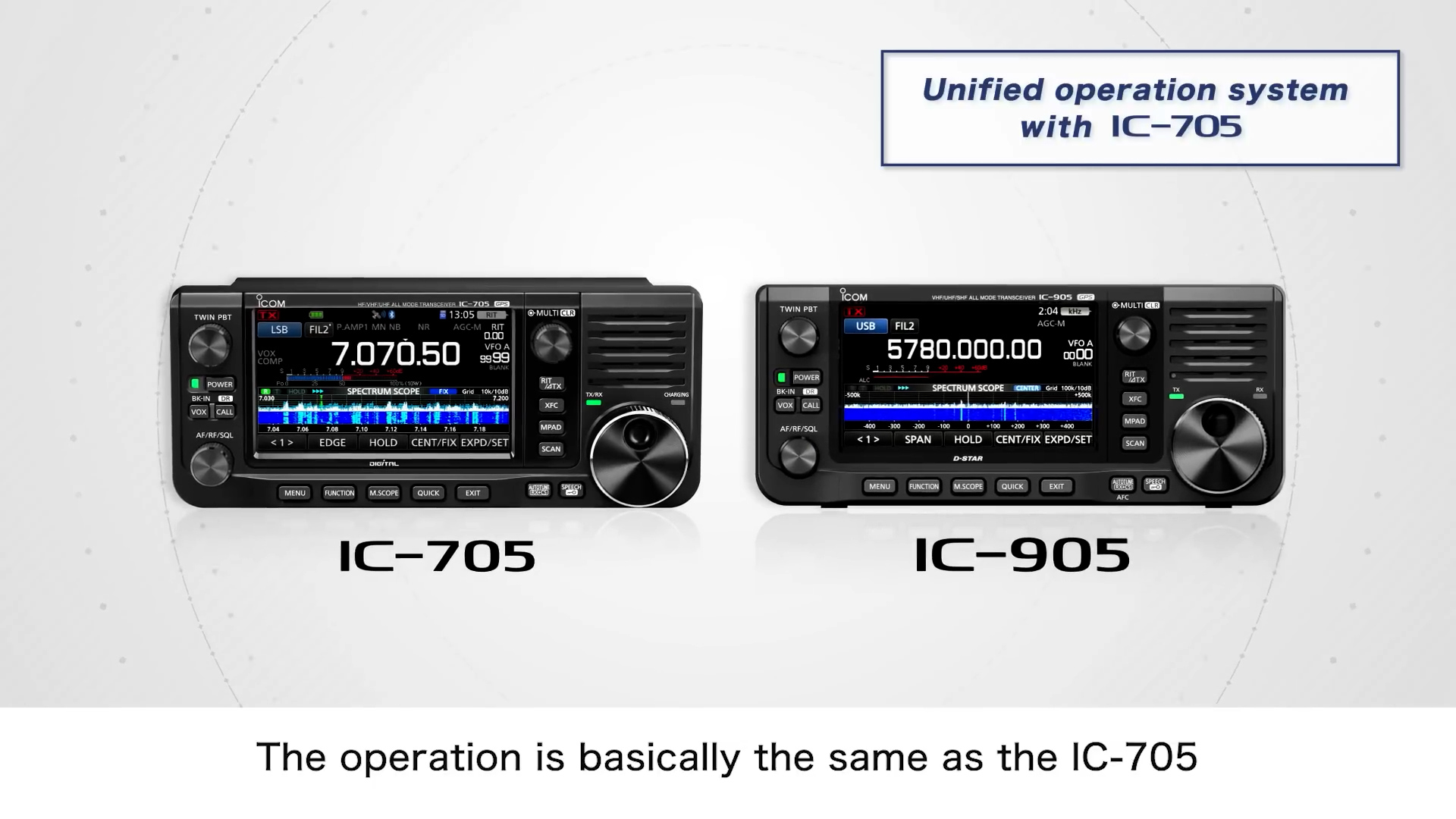

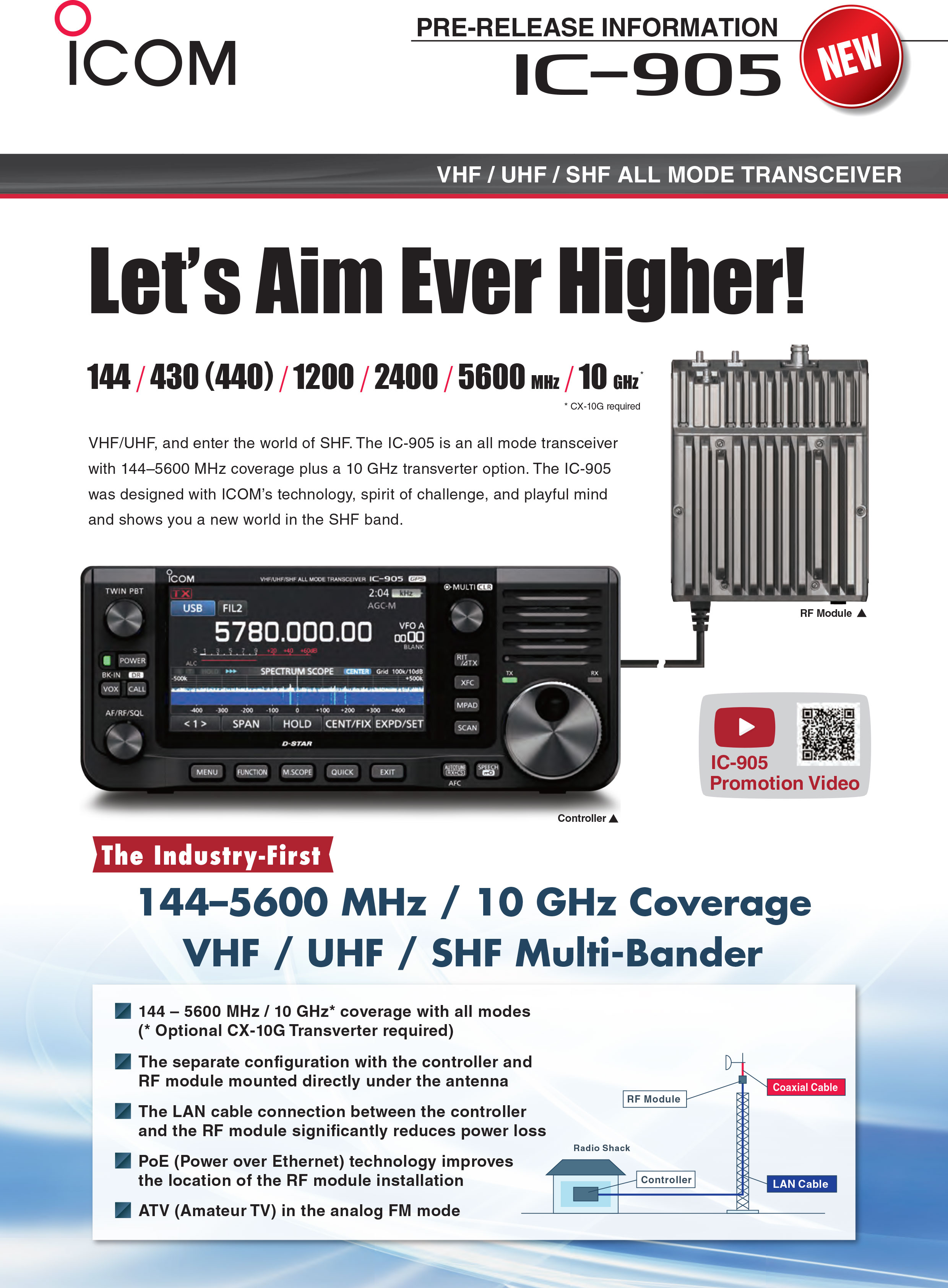

2022년 8월 20일 도쿄 햄 박람회에서 아이콤 ic-905가 공개했습니다. 10Ghz 대역 SHF 추가 및 동영상 ATV 전송 등 올인원 통합 무전기입니다. 아이콤 IC-705 후속 모델로 IC-905 본체 컨트롤과 RF 모듈이 별도로 구성되며 LAN으로 연결합니다.
아이콤 IC-905 새로운 점과 특징
- ALL BAND 무전기 (VHF/UHF/SHF)
- 본체 컨트롤과 RF모듈 분리로 LAN 케이블 연결 (동축케이블의 전력 손실 방지, RF 모듈은 LAN 케이블 POE로 전원 공급)
- 아날로그 라이브 TV (ATV)
- 주파수의 정확도와 안정성을 위해 RF 모듈에 GPS 탑재

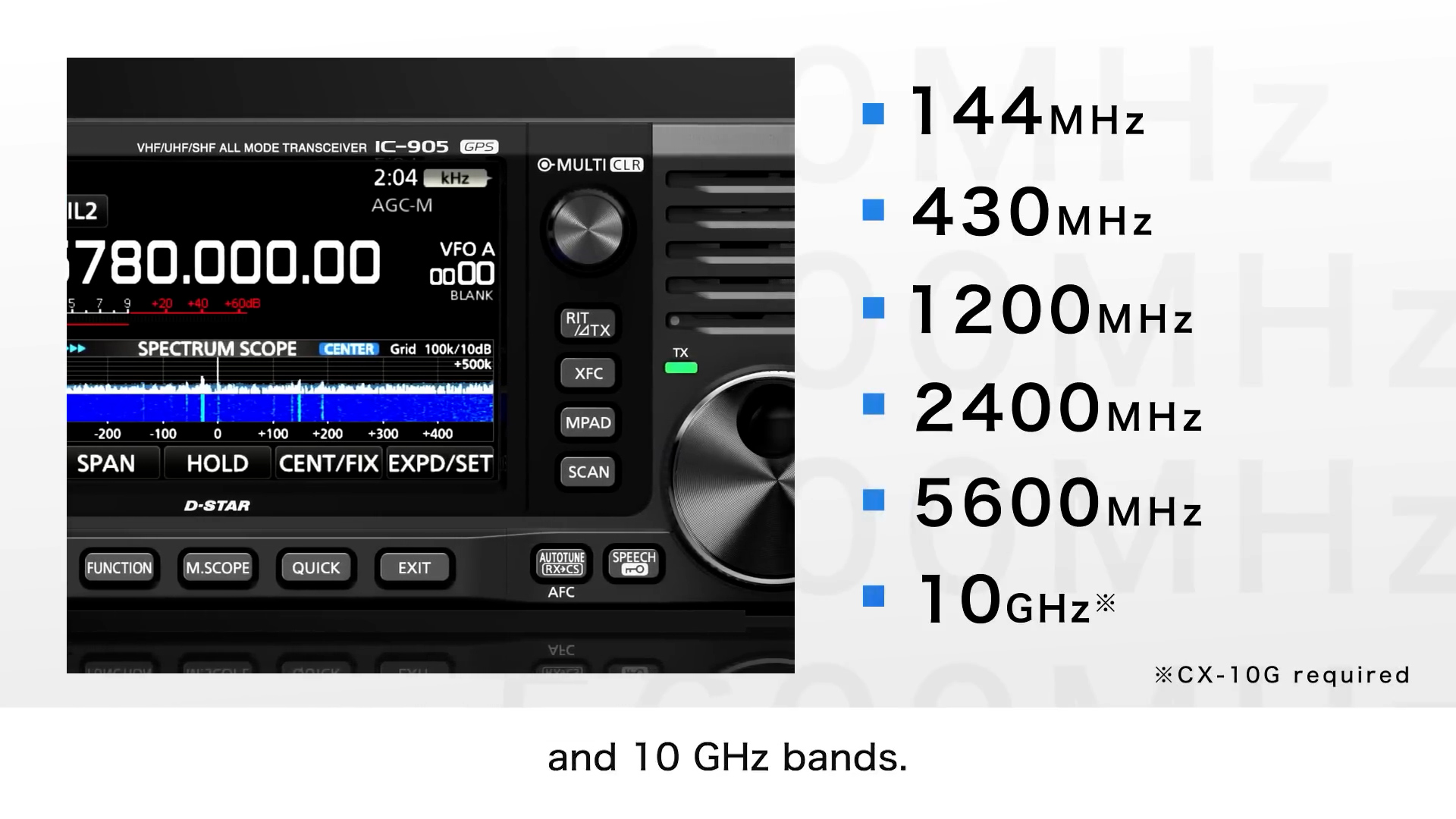

Icom ic-905 사용 주파수
- 144 Mhz
- 430 mhz
- 1.2 Ghz
- 2.4 Ghz
- 5.6 Ghz
- 10 Ghz
그간 아마추어 무선통신에서 VHF, UHF를 주로 사용했습니다. 물론 오랜 역사를 자랑하는 HF 대역도 있지만, 최근에는 특히 UHF 대역을 사용하고 있습니다. 아이콤 IC-9700 제품이나 IC-910h 제품에서 SHF 1.2 Ghz대역을 지원을 시작으로 이젠 본격적인 SHF대역 주파수 통신을 할 수 있습니다.
높은 주파수가 갖는 장점 중 안테나의 길이가 중요합니다. 주파수가 높은 만큼 안테나가 짧습니다. 직진성이 강하기 때문에 회절성은 떨어지지만, 지금의 아파트와 같은 환경에서는 단파대의 큰 안테나를 세우기가 불가능하기 때문에 주파수가 짧은 고주파 통신이 유리할 수도 있습니다.

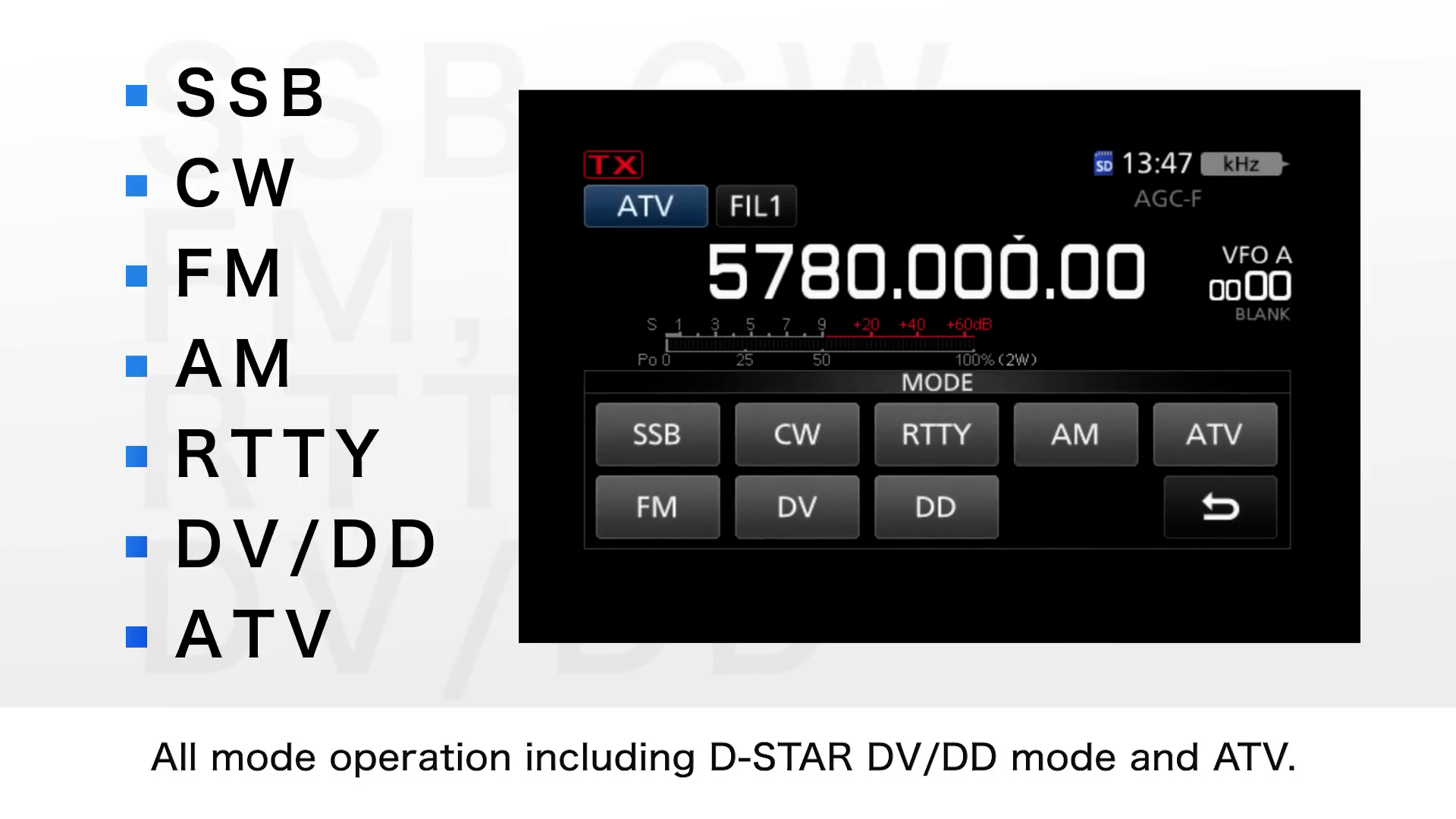

icom ic-905 통신 모드
- SSB
- CW
- FM
- AM
- RPPT
- DV/DD
- ATV
통신 모드는 기존의 아날로그 외, 음성, 디지털 데이터, ATV가 가능해졌습니다. 직전 모델(ID-52, IC-705)까지만 하더라도 사진을 주고 받는 정도이지만, 이젠 무선으로 동영상을 주고받을 수 있습니다.

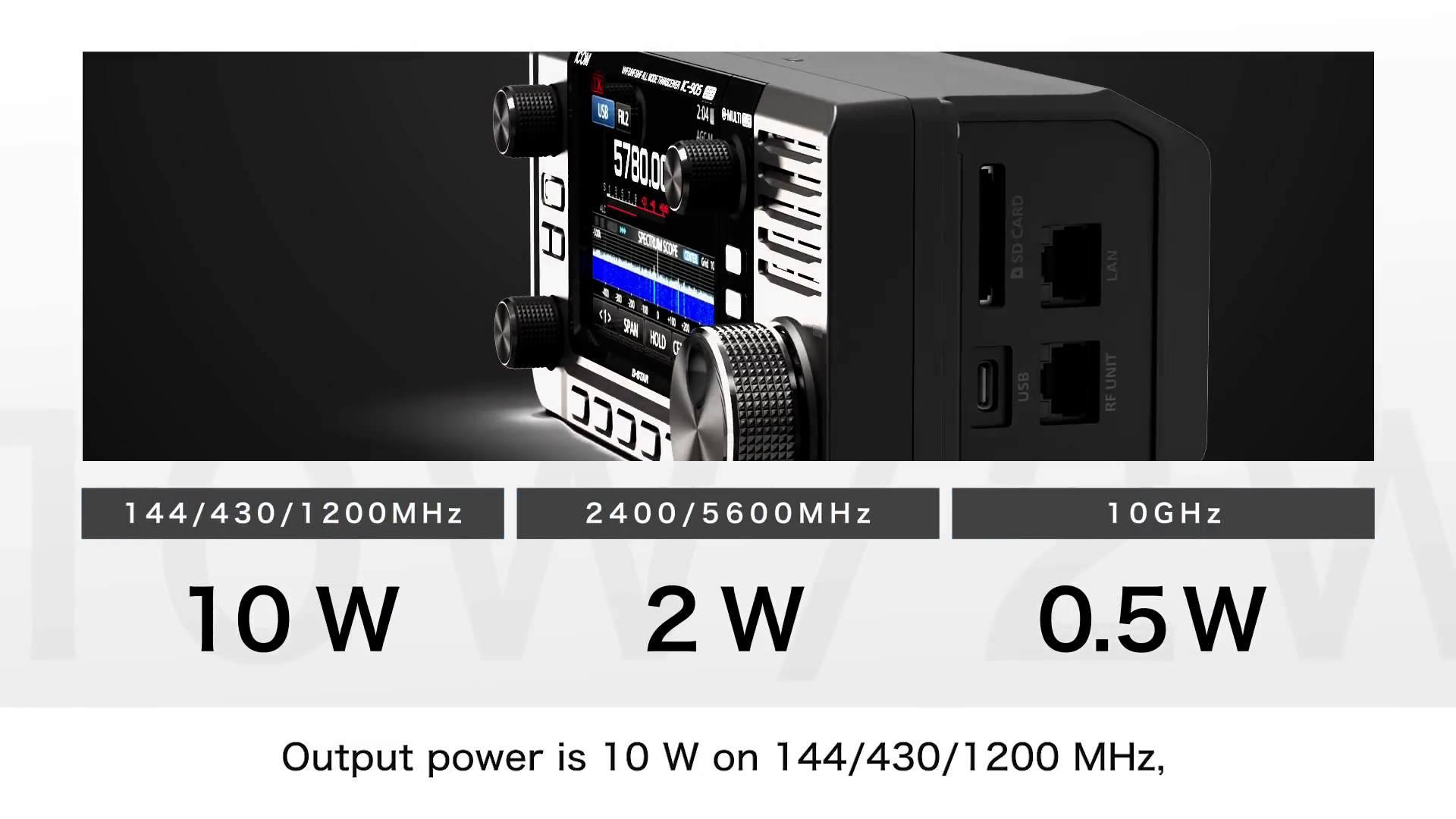

아이콤 ID-905 출력
- 144/430/1.2 Ghz - 10W
- 2.4/5.6 Ghz - 2W
- 10 Ghz - 0.5W
같은 DC 커넥터 전원과 크기 외형도 비슷한 705 제품도 최대 10W인 것과 차이가 없습니다. 1.2 Ghz를 최대 10와트로 출력한다는 점이 특징입니다. 전원 공급을 변경(상향)하면 좀 더 높은 출력이 가능 해질 것 같습니다.

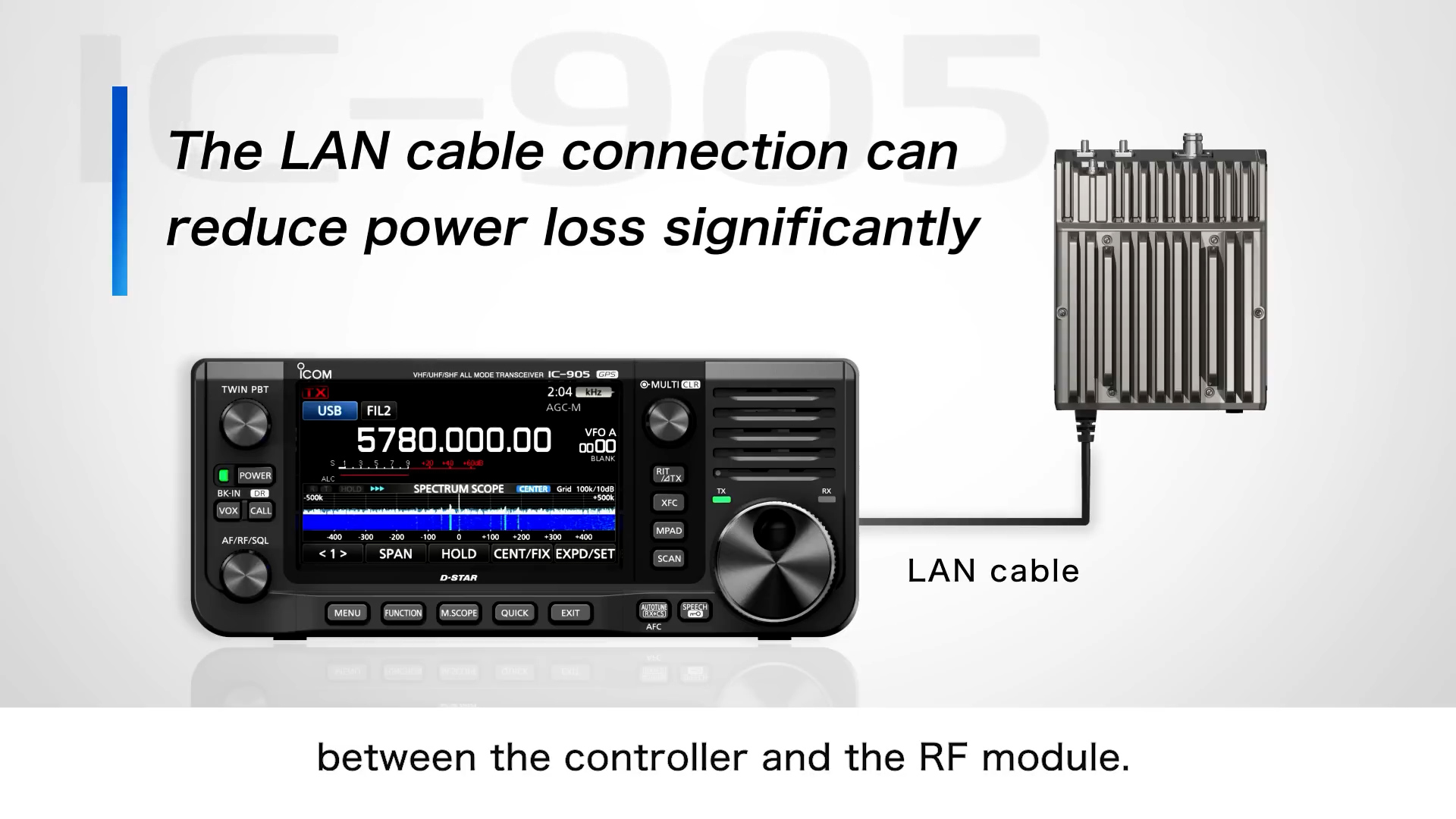

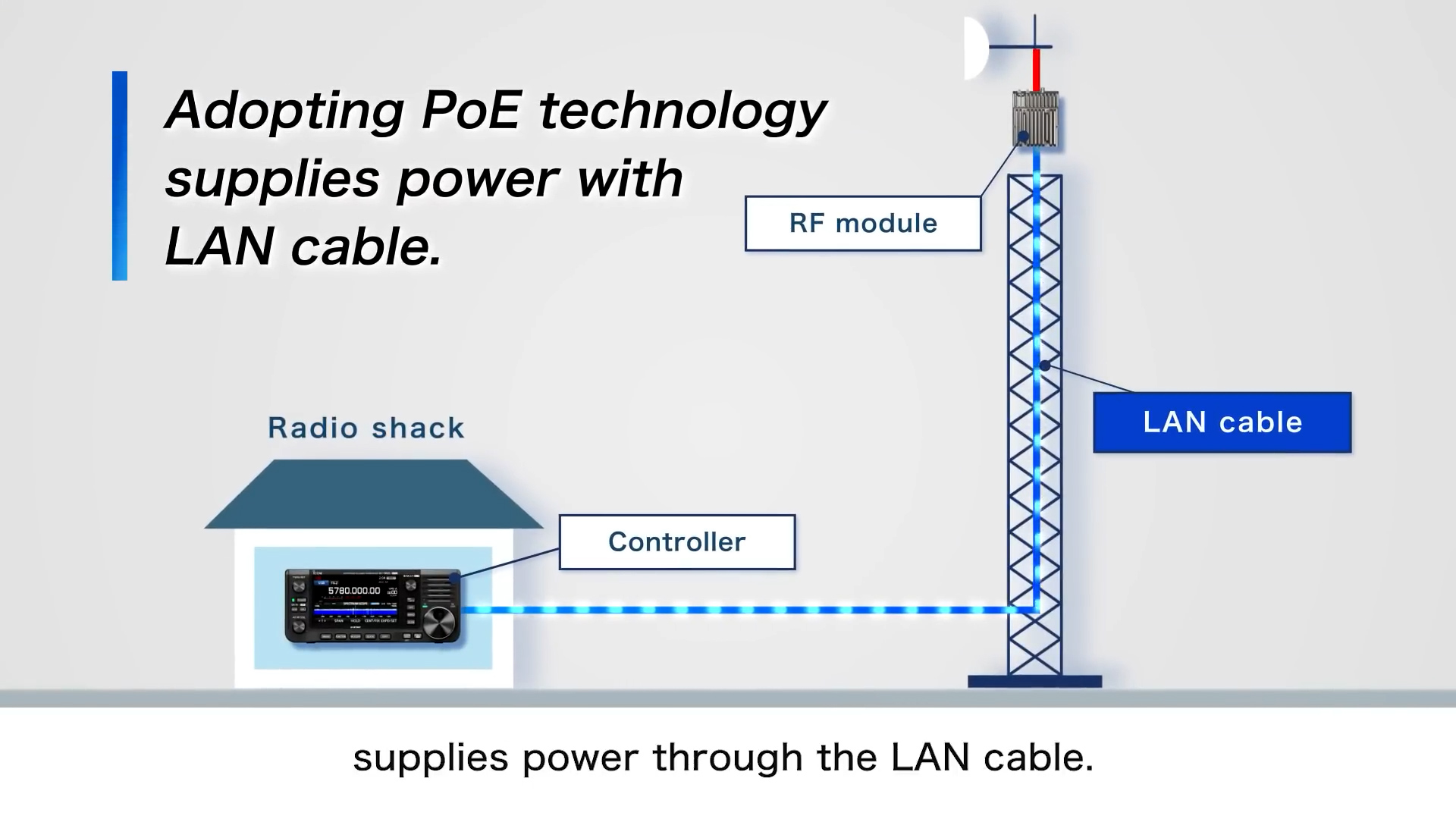

IC-905 제품은 본체(컨트롤러)와 RF모델 분리형입니다. 두 제품은 랜케이블로 연결하며 랜케이블을 통해 전원을 공급하는 POE LAN입니다. 길이는 최대 20미터로 길이를 한정하고 있습니다.
기가 주파수 (Ghz) 마이크로파를 사용함으로 기존 동축케이블 손실을 최소화하기 위해 급전선의 길이가 짧아야 합니다.
그래서 무전기 뒤에 바로 안테나를 꼽으면 되겠지만, 실현이 어려움에 있어서 분리를 했습니다.
본체(컨트롤러)와 RF 모듈 간의 통신은 LAN 케이블로 통신하며, 분리된 RF 모듈은 외부 안테나 부근에 연결해 동축케이블 길이를 최소화합니다. 외부모듈은 방수 실외용으로 설계되었습니다.

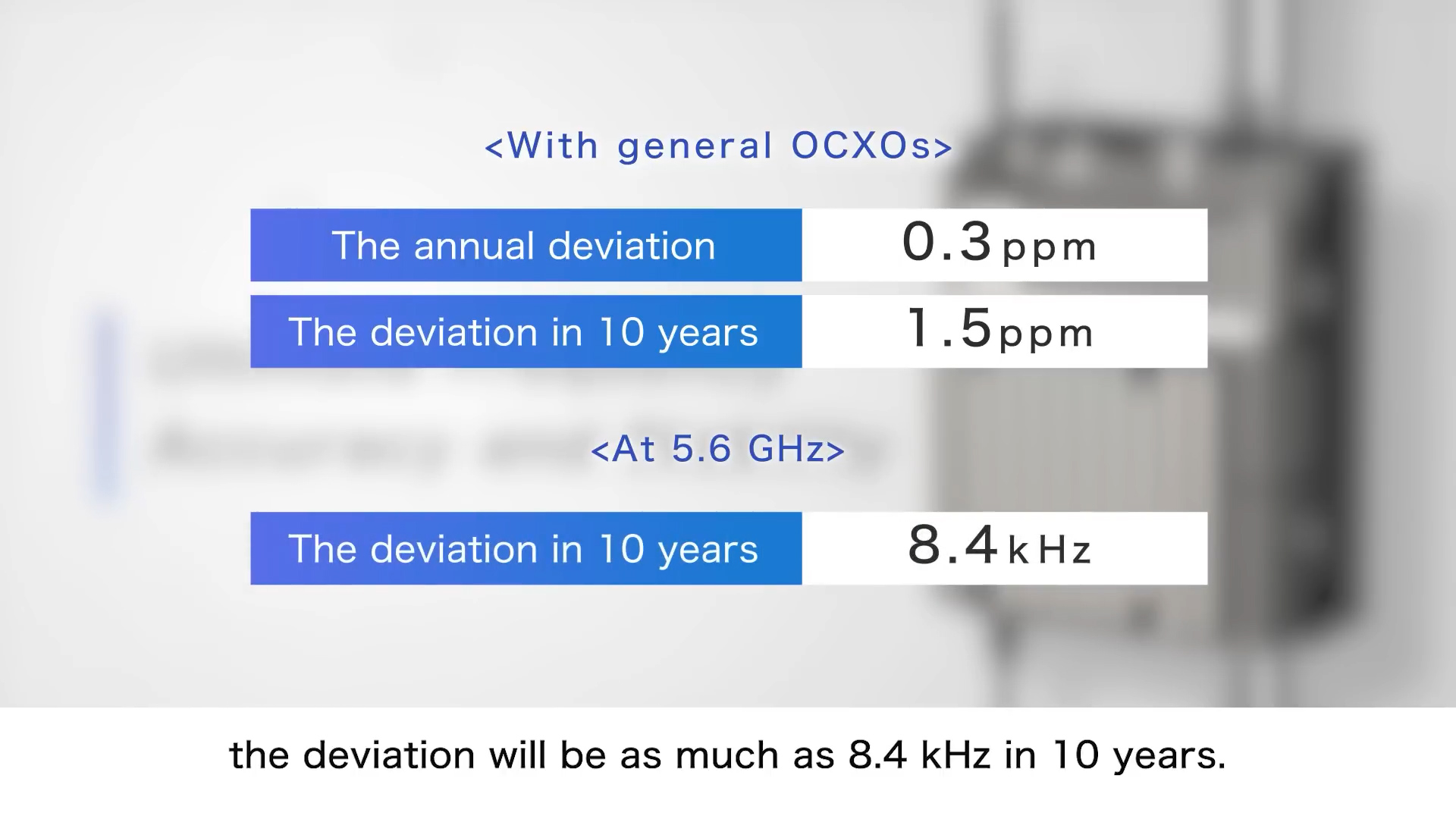

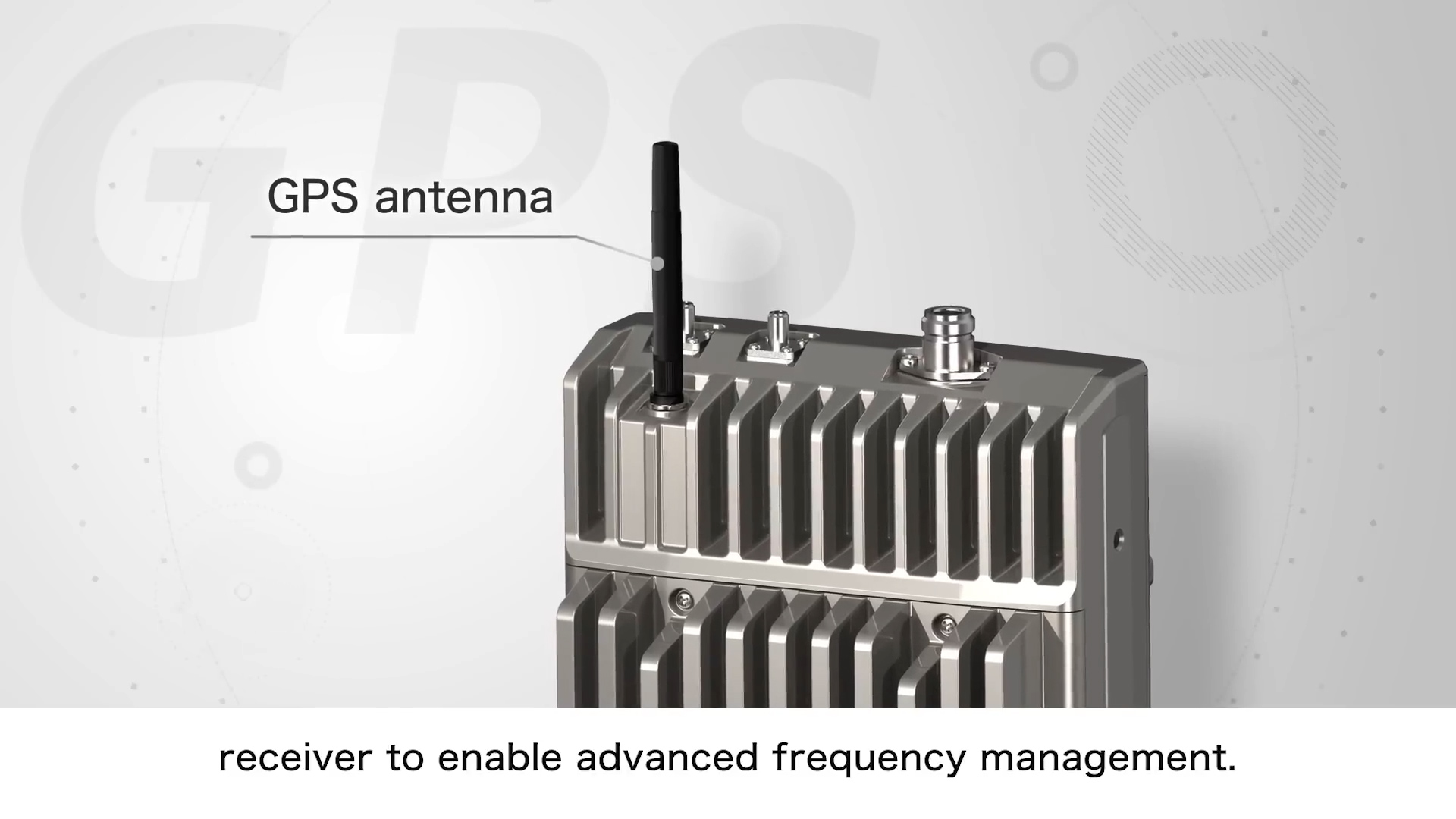

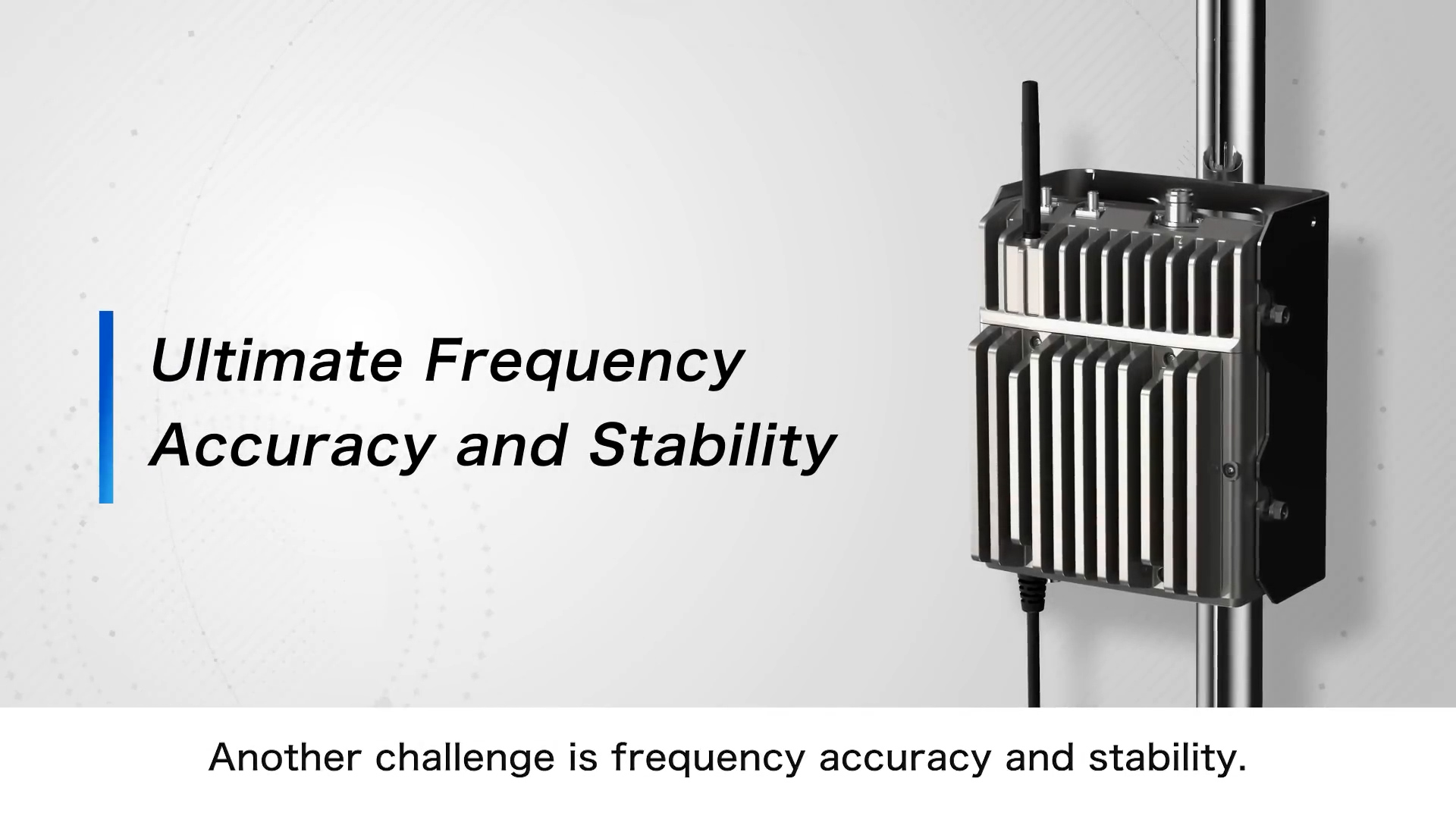

주파수 발진기가 10년 지나면 8.4k 정도 오차가 발생하는데 고주파 통신에서 주파수의 정확도와 안정성을 위해 RF 모듈에 GPS 탑재 보정합니다.

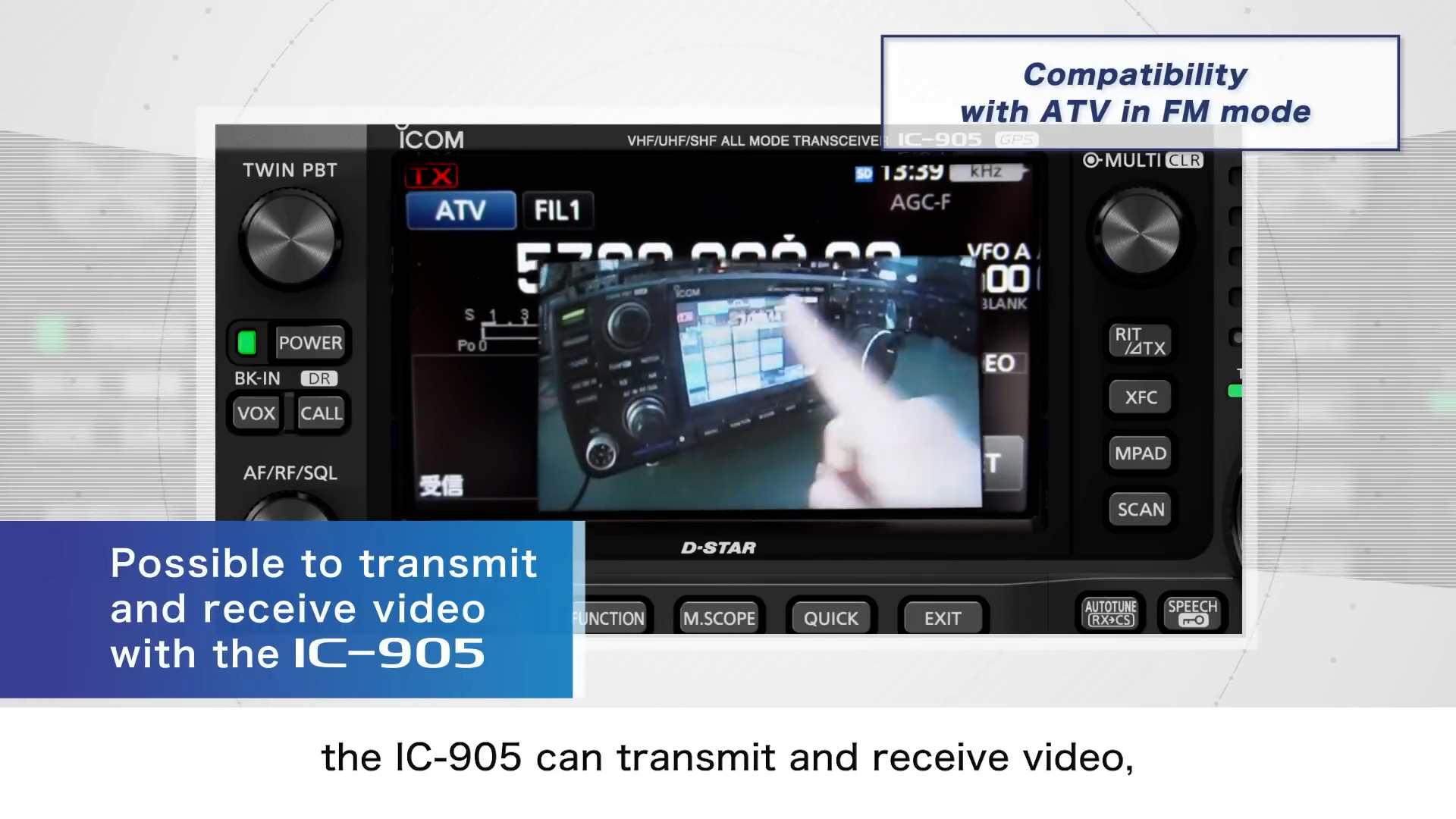

ic-905는 최초의 라이브 TV(동영상) 송수신 무전기입니다. DTV가 아니라고 실망을 하실 수도 있습니다.
DTV는 화질에서 우수한 면이 있지만 외부 잡음에 민감해 화면 깨짐 또는 프리징이 발생할 수 있어, 어쩌면 ATV가 유리할 수도 있습니다. 무엇보다 시작하는 단계인만큼 앞으로 해상도가 높아지면서 변하지 않을까 기대해봅니다.
라이브 TV 송수신으로 위성이나, 국제 우주 정가장에서 보내는 SSTV를 수신할 수 있지 않을까 기대가 됩니다.

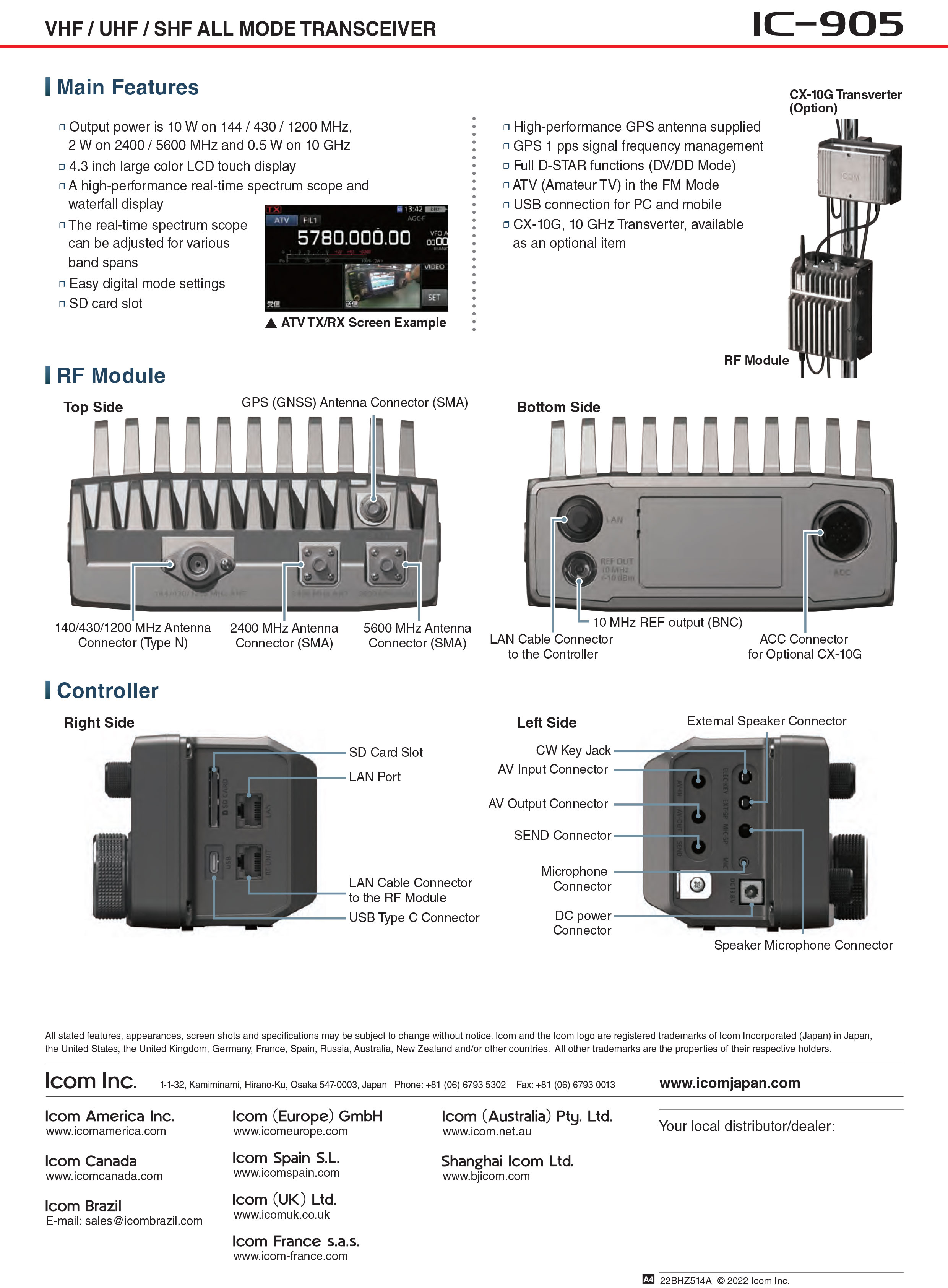

IC-905 외형 및 접속단자

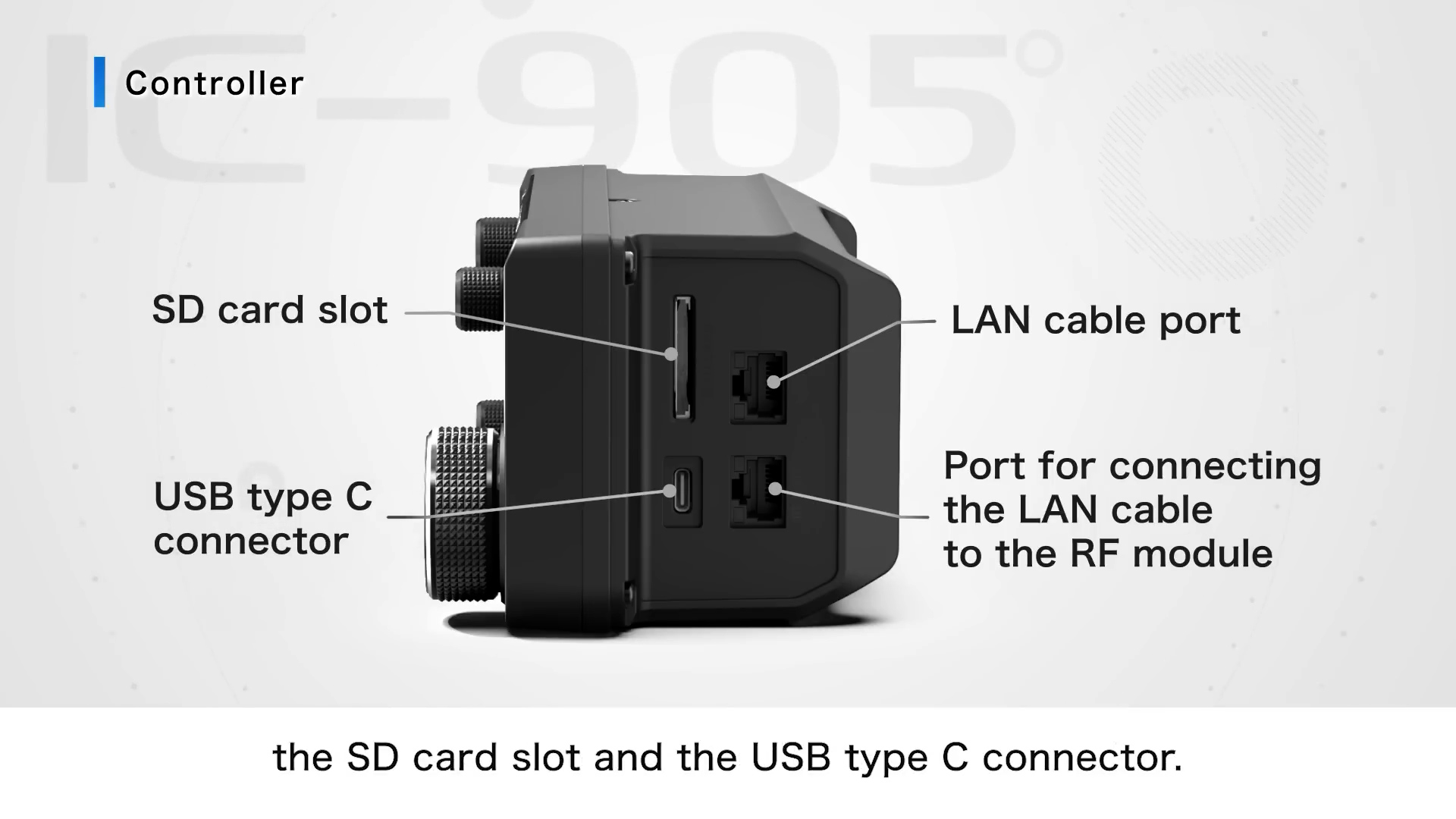

왼쪽을 보면 펌웨어 업그레이드, 녹음, 데이터 백업 복원 등을 위한 SD카드 슬롯이 있습니다.
컴퓨터와 연결할 수 있는 USB-C타입의 커넥터가 탑재해 터미널 모드로 간편히 D-STAR에 접속할 수 있습니다.
LAN 케이블이 있어 원격 컨트롤이 가능하며, 아래는 RF 모듈용 LAN 슬롯이 있습니다.

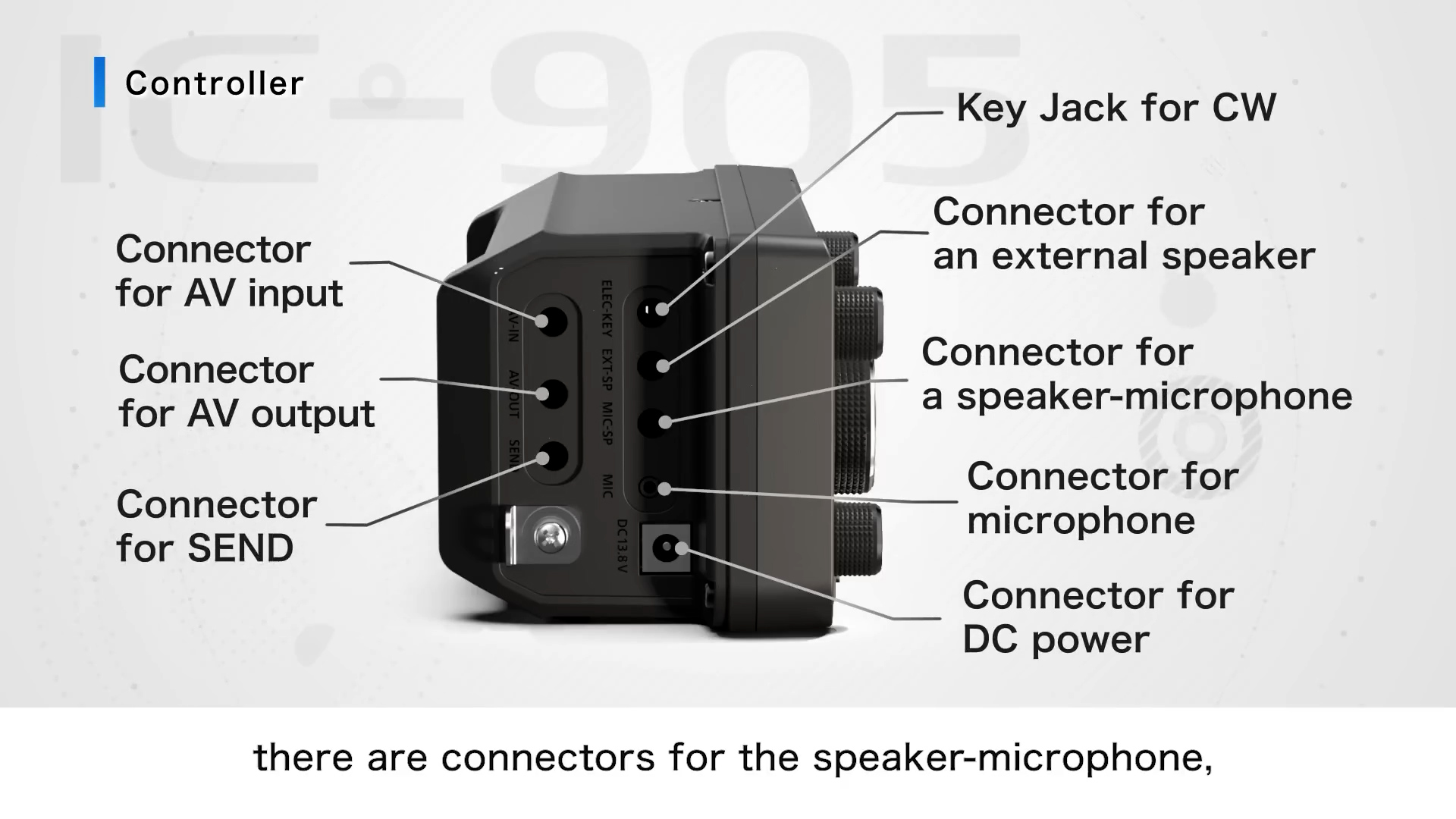

좌측에는 전원, 마이크, 스피커 외 AV입력, AV output와 send 단자가 특징입니다.
ICOM IC-905의 무선 안테나 연결은 4가지로 연결합니다.
- 140 Mhz / 430 Mhz / 1.2 Ghz BNC 커넥터
- 2.4 Ghz SMA 커넥터
- 5.6 Ghz SMA 커넥터
- 10 Ghz SMA 커넥터
낮은 주파수는 BNC로 고주파는 SMA를 사용합니다.

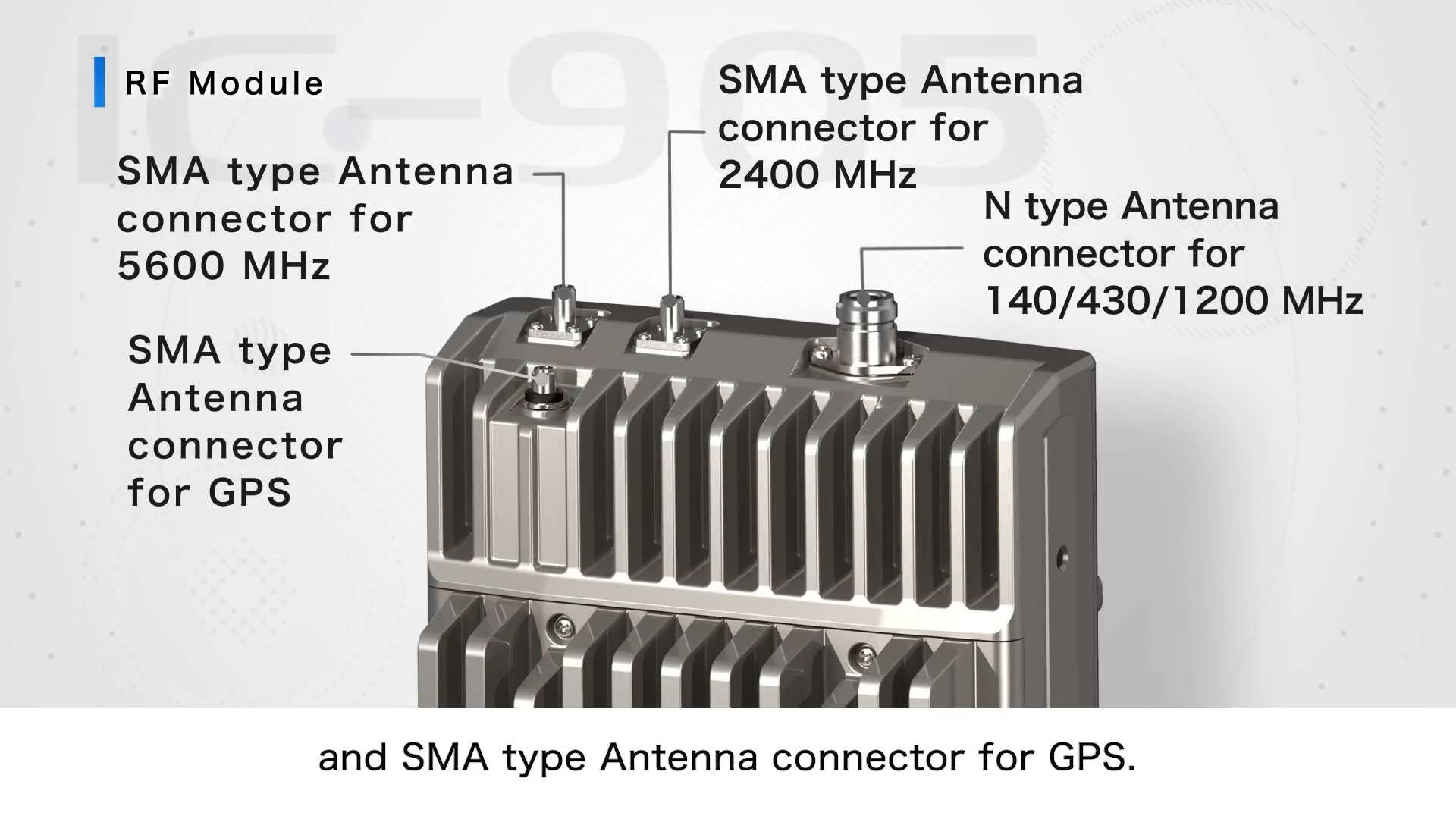

상단에는 SMA 커넥터 2개와 BNC 1개의 안테나 연결잭이 있으며, GPS 연결을 위한 SMA연결이 있습니다.

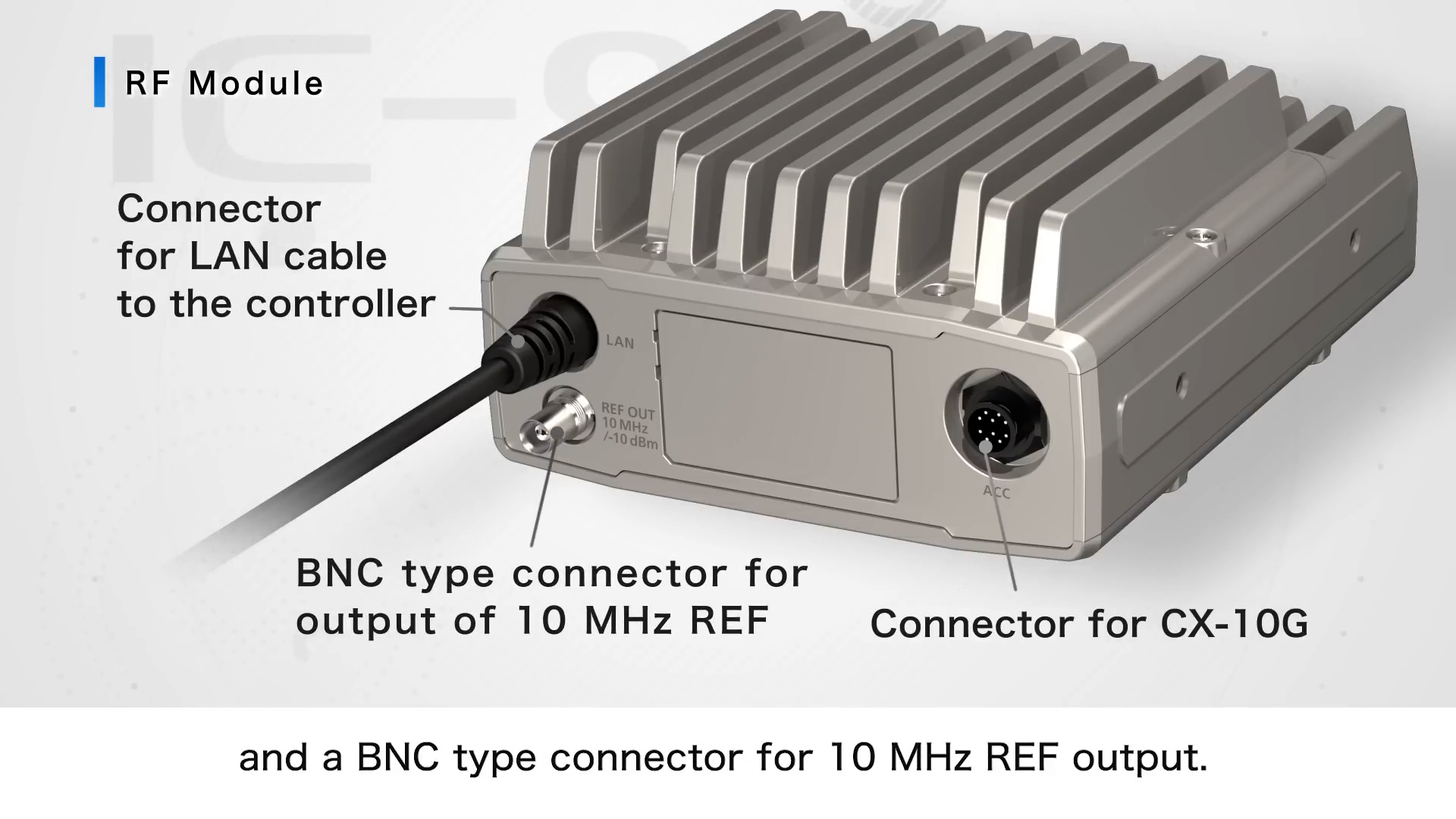

하부에는 10기가 통신을 위한 CX-10 트랜시버와 연결하는 잭이 있습니다.

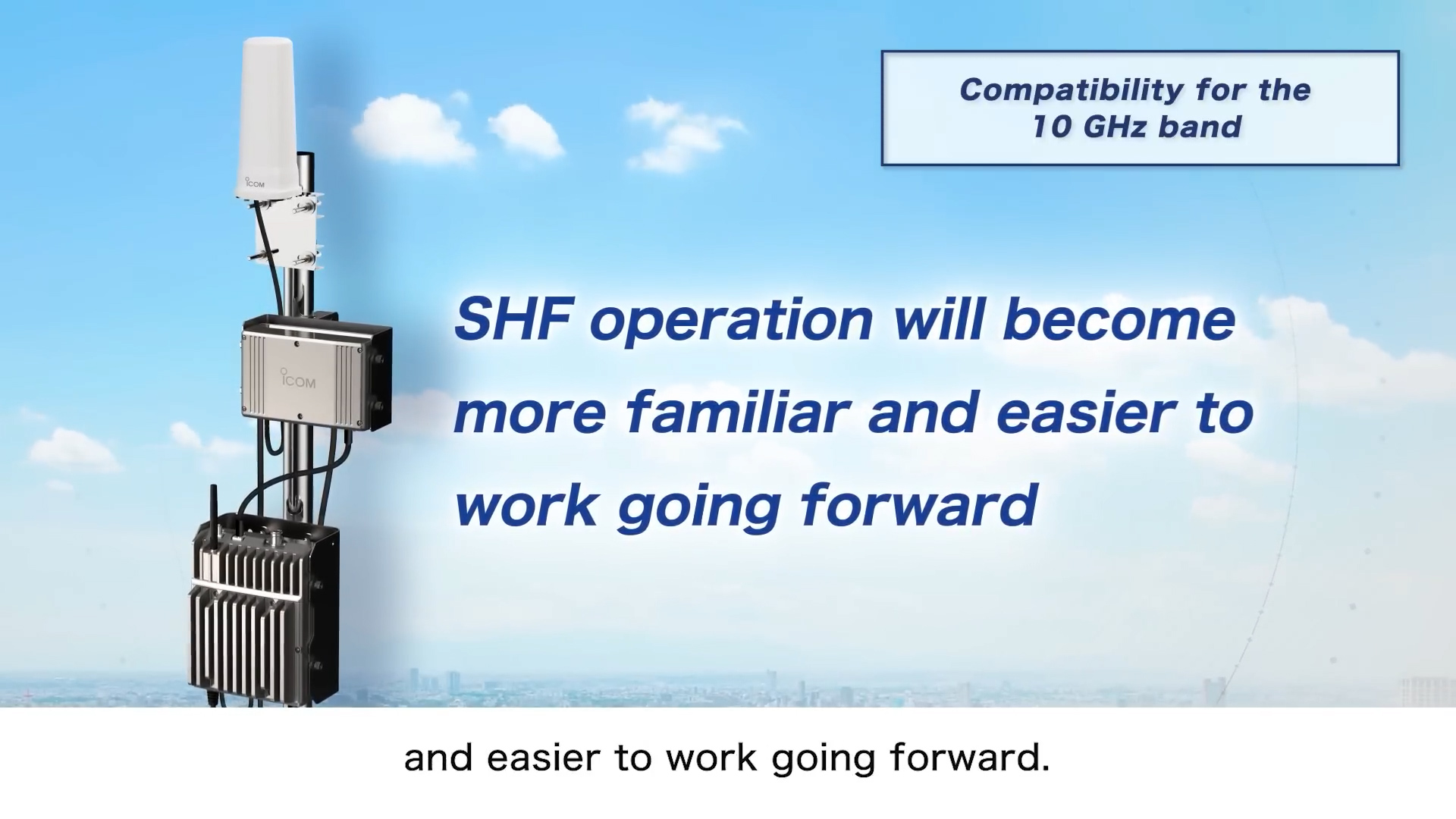

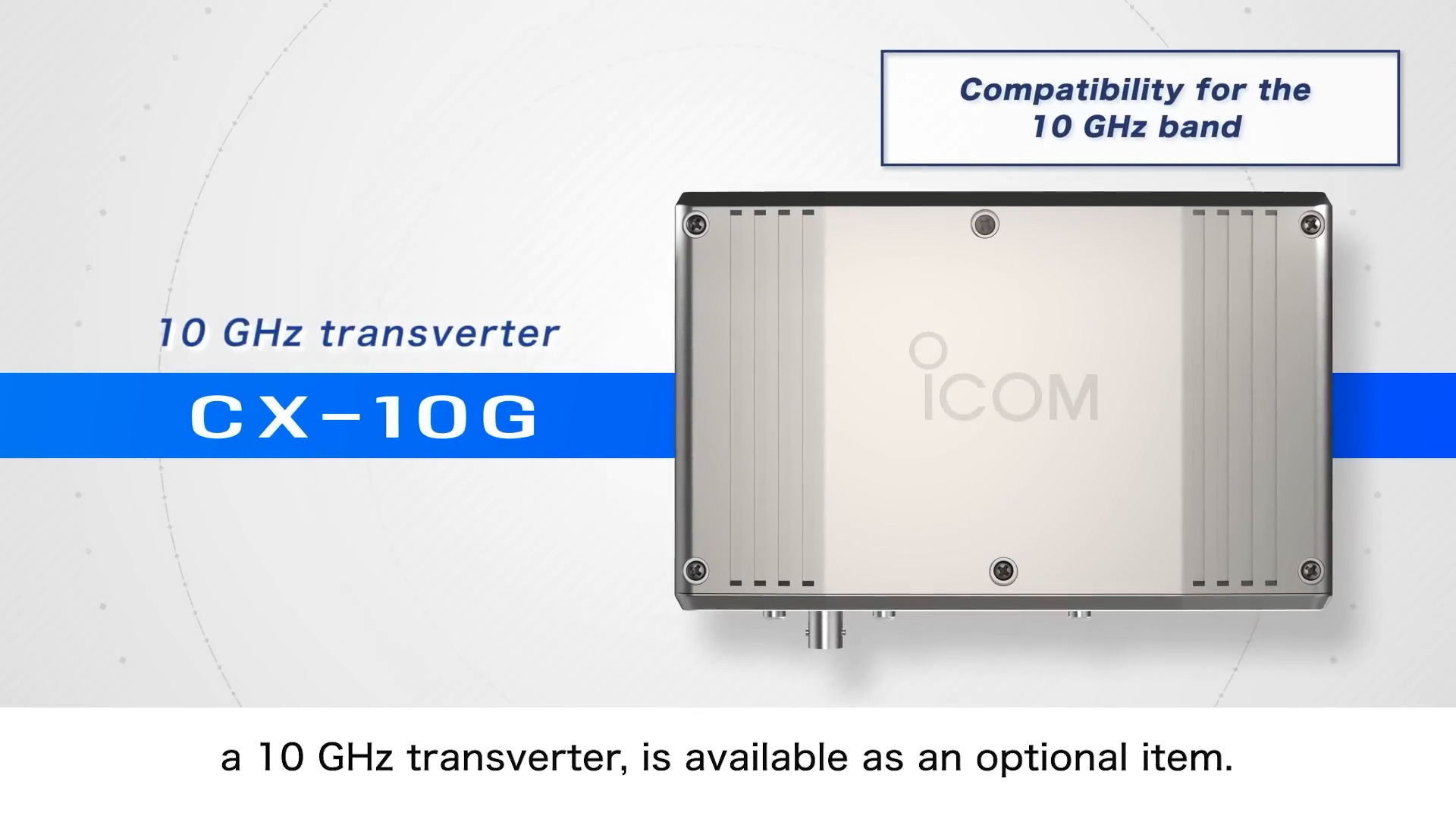

ICOM CX-10G
10 Ghz 통신을 위해는 옵션으로 CX-10G 무선 트랜시버가 필요하며, RF 모듈과 결합합니다.

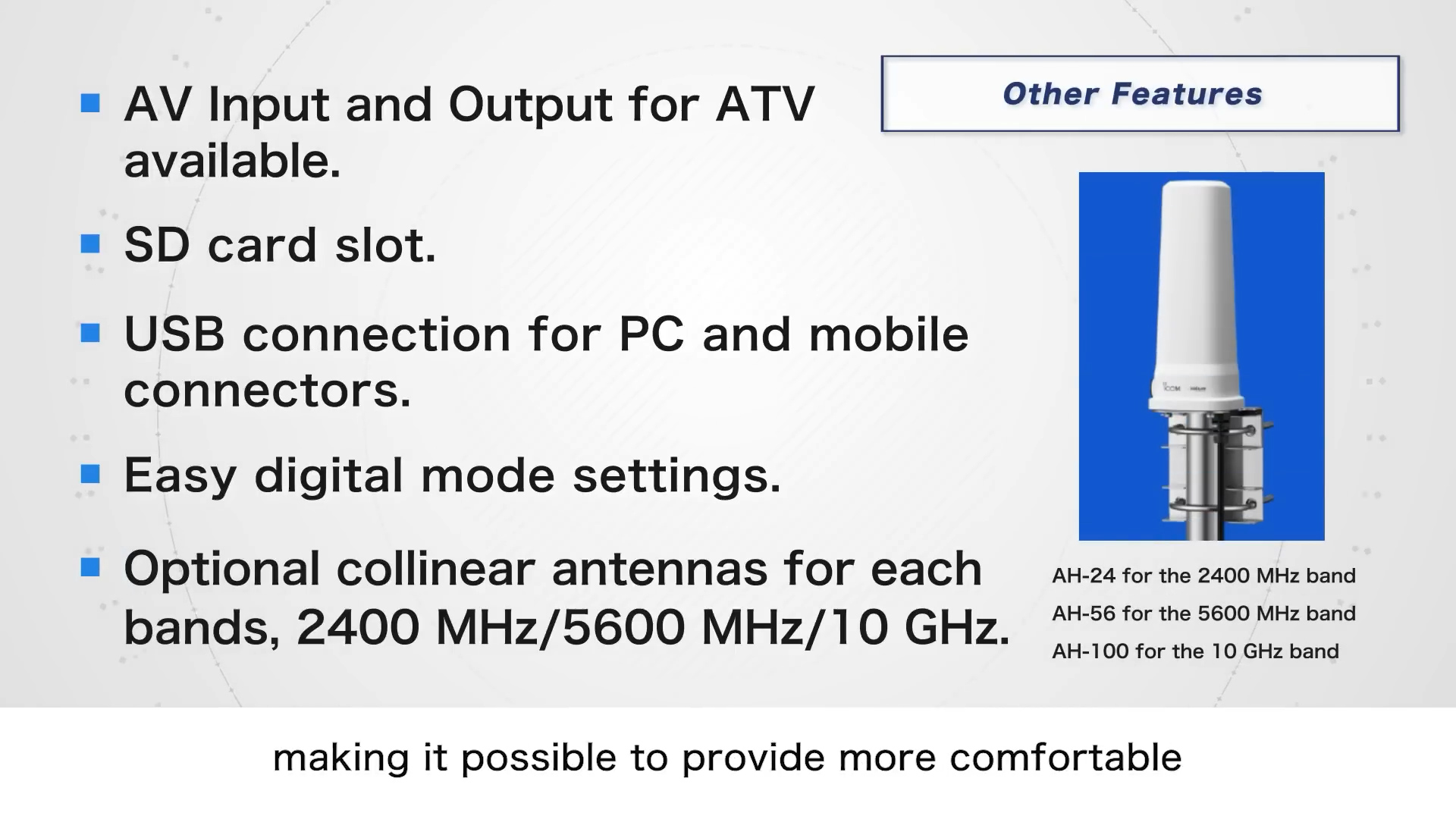

사용안 주파수에 따라 아래와 같습니다.
- AH-24 - 2.4 Ghz
- AH-56 - 5.6 Ghz
- AH-10 - 10 Ghz
ICOM IC-905 가격과 출시일
어제(2022. 8. 22.) 도쿄 햄 박람회에 공개를 시작했습니다. 아직 icom 홈페이지에서도 언급이 없으며 다만 ICOM SNS와 유튜브 채널에 어제부터 공개했습니다. 11월 호주 박람회 등 아시아를 시작으로 유럽 미국 등 순회를 마칠 때쯤 출시일과 가격이 정해질 것 같습니다.
